3D кривая проецирования

Вызов команды:

Команда позволяет создать 3D кривую как проекцию существующих 3D элементов на поверхность или набор поверхностей. По умолчанию проекция строится по нормали к целевой поверхности, а в случае выбора набора поверхностей – по нормали к ближайшей из них. Опционально можно задать произвольное направление. В зависимости от заданных параметров, результатом проецирования является единая 3D кривая либо несколько независимых 3D кривых.

Команда 3D кривая проецирования вызывает режим создания кривых проецирования, доступный в рамках общей команды 3D кривая. После вызова команды можно в любой момент переключиться в режим создания 3D кривых других типов с помощью выпадающего списка в разделе Тип в верхней части окна параметров команды. Полный список доступных типов приведён в описании команды 3D кривая.

Для создания 3D кривой проецирования выполните следующие действия после вызова команды:

1.Выберите исходные элементы для проецирования.

2.Выберите целевые элементы, на которые будет производиться проецирование.

3.Задайте направление проецирования (необязательное действие).

4.Укажите параметры проецирования на скрытые грани (необязательное действие).

5.Задайте точность операции (необязательное действие).

6.Выберите необходимые участки (необязательное действие).

7.Задайте параметры обрезки результата (необязательное действие).

8.Задайте параметры дополнительного проецирования результата (необязательное действие).

9.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

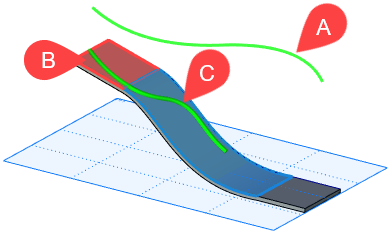

Исходные элементы, Целевые элементы

Выбор исходных элементов для проецирования задаётся с помощью списка Элементы в верхней части раздела Основные параметры окна параметров команды. Поле выбора исходных элементов активируется автоматически после вызова команды, в результате чего можно выбрать желаемый элемент в 3D окне или дереве модели. В качестве исходного элемента можно выбрать 3D профиль, цикл, ребро, грань или набор таких элементов, сопряжённых между собой (не обязательно гладко).

Целевые элементы задаются с помощью одноимённого списка ниже. В качестве целевого элемента, на который будет выполняться проецирование, можно выбрать рабочую плоскость, рабочую поверхность, твёрдое тело, тело-поверхность, 3D профиль, грань, либо набор таких элементов, сопряжённых между собой (не обязательно гладко).

Управление списками осуществляется при помощи кнопок расположенных справа: Развернуть, Свернуть, Удалить элемент из списка (удаляет выбранную строку списка), Очистить (удаляет все объекты из списка).

Исходные элементы могут быть неплоскими, а их проекция не обязательно должна целиком умещаться на выбранных целевых элементах.

Направление

По умолчанию проекция строится по нормали к целевому элементу, а в случае набора целевых элементов – по нормали к ближайшему из них. Опционально можно задать произвольное направление вручную.

В ряде случаев (например, при наличии нескольких ближайших целевых поверхностей, а также при наличии пересечений между нормалями целевых поверхностей) система не может определить направление по умолчанию. В таких случаях обязательно нужно задать направление вручную, иначе команда выдаёт ошибку.

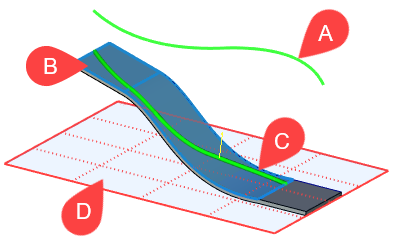

Произвольное направление проецирования задаётся с помощью поля Направление/Точка, доступного в разделе Основные параметры окна параметров команды. Поле позволяет выбрать любой элемент, способный определять точку или направление. При выборе точки ниже появляется дополнительное поле для задания Второй точки направления. Направление проецирования можно сменить на противоположное с помощью кнопки Развернуть, расположенной справа от поля Направление/Точка.

Проецирование на скрытые грани

Опция Проецировать на скрытые позволяет проецировать элементы не только на ближайшие по направлению проецирования грани выбранного тела, но грани, перекрываемые ими.

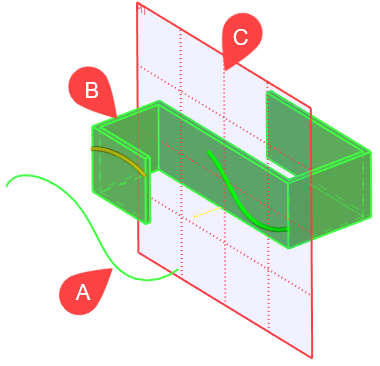

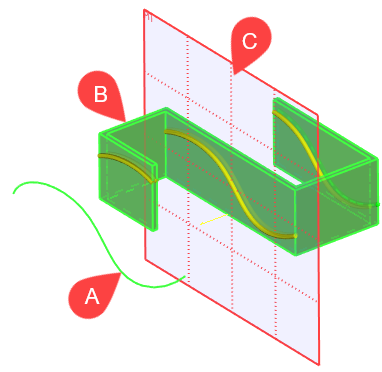

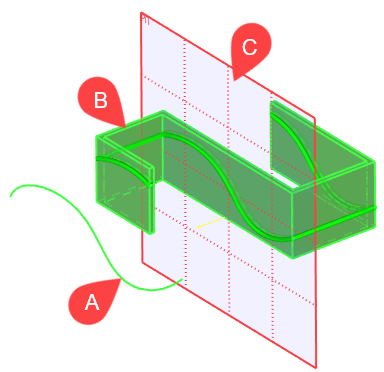

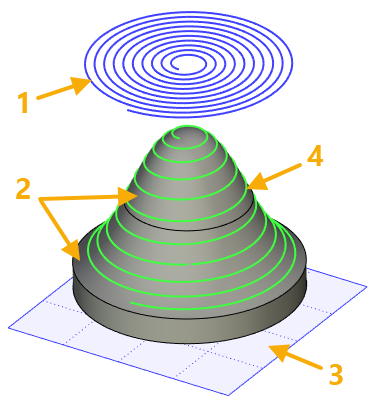

Если результат проецирования на скрытые грани состоит из нескольких несвязанных участков, то их можно объединить в одну непрерывную кривую включив опцию Соединить проекции.

Соединение происходит следующим образом: каждый участок выталкивается по направлению проецирования, пересекая тело насквозь; линии пересечения выталкивания с гранями тела образуют соединяющие участки.

Участки

Когда результат проецирования состоит из нескольких несвязанных участков, их список отображается в нижней части раздела Основные параметры окна параметров команды. Для каждого участка в списке доступен флаг. По умолчанию все флаги сняты. Флаг можно установить, нажав на него в списке или выбрав манипулятор участка в 3D окне. Манипуляторы выполнены в виде толстых линий, повторяющих форму соответствующих участков. Чтобы понять расположение того или иного участка в 3D окне, выберите его строку в списке - манипулятор подсветится красным. Цвета манипуляторов остальных участков зависят от состояния их флагов: жёлтый - флаг снят, зелёный - флаг установлен. Какие из участков будут созданы в итоге, зависит от параметра Оставить, расположенного выше:

Если выбранные участки не образуют непрерывную кривую, то в результате проецирования создаётся несколько независимых 3D кривых, каждую из которых можно редактировать отдельно.

При редактировании ранее созданной кривой проецирования возможна смена выбранного участка. Выбрать другой участок можно, выбрав его манипулятор в 3D окне, либо изменив значение параметра Индекс решения, который отображается в режиме редактирования в окне параметров команды вместо списка участков. Индекс решения соответствует номеру участка, отображаемому при создании кривой. Индекс решения может быть задан переменной.
