3D Ось

Новая команда 3D Ось является частью механизма 3D аннотаций и заменяет собой старую команду 3D Ось, основанную на механизме построения 3D кривых (путей). Оси, создаваемые новой командой, являются не 3D кривыми, а элементами отдельного типа - 3D ось. В дереве модели они отображаются внутри папки Аннотации.

Функционал новой команды разделён на следующие режимы:

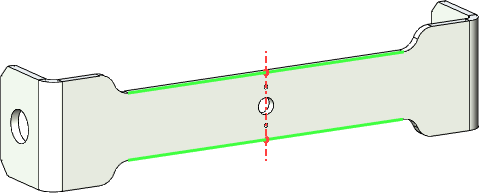

По двум точкам
Построение прямолинейной оси, соединяющей две указанные точки.

По грани
Построение осей  граней, основанных на поверхностях вращения. В данном режиме доступны три способа задания осей:

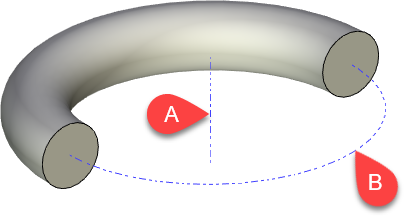

A - ось вращения, B - траектория, C - вторичная ось.



Линейная разметка
Построение центровых осей рёбер, имеющих форму окружностей, эллипсов и их дуг.
Предусмотрена возможность выбора количества формируемых осей для каждой обозначаемой линии – Горизонтальная ось, Вертикальная ось, Две оси.
Направление осей по умолчанию определяется системой автоматически на основе направления осей ЛСК элемента, определяющего ребро. При необходимости можно вручную указать направление горизонтальной оси.

Слева направление осей определено автоматически, справа - задано вручную точкой.



Коллинеарные оси разных обозначаемых линий могут быть объединены

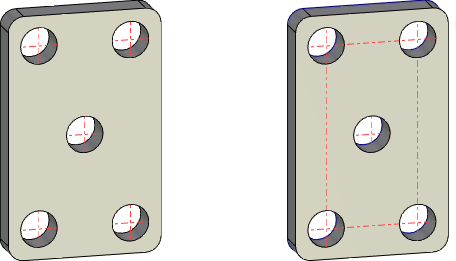

Слева коллинеарные оси не объединены, справа - объединены.



Круговая разметка
Построение круговых осей рёбер, имеющих форму окружностей и дуг, центры которых располагаются на одной окружности.
В данном режиме доступы два способа задания осей:

По центру
Сначала задаётся центр круговой разметки, после чего допускается выбирать несколько линий на разных диаметрах.

По точкам
Круговая разметка определяется на основе центров не менее трёх выбранных линий.

Для обоих способов задания предусмотрена возможность выбора количества формируемых осей – Круговая ось, Радиальная ось, Две оси.
В случае формирования круговой оси допускается указать способ её отрисовки – Окружность, Общая дуга, Отдельная дуга.

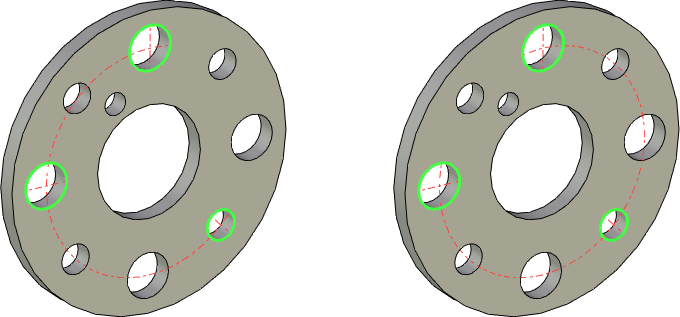

Начало круговой оси определяется по первой выбранной обозначаемой линии, конец – по той выбранной линии, длина круговой дуги до которой наибольшая. Предусмотрена возможность реверса направления дуги относительно первой обозначаемой линии.

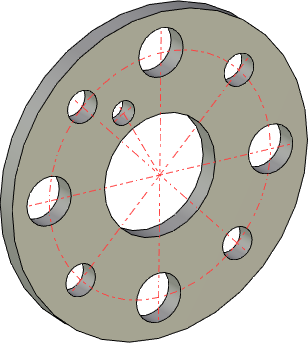

В случае формирования радиальных осей допускается продлить их до центра круговой оси.
