Аннотации и Элементы оформления

Введено разделение понятий "аннотации" и "элементы оформления чертежа":

Элементы оформления чертежа - это элементы, содержащие общую информацию об изображённом на чертеже изделии, положение которых определяется стандартами относительно границ страницы (основная надпись, технические требования на чертеже, неуказанная шероховатость).

Аннотации - это элементы, используемые для отображения различной информации на чертеже и в 3D модели (размеры, тексты и таблицы, обозначения баз и допусков формы и расположения поверхностей, надписи, шероховатости), положение которых произвольно определяется пользователем.

Обозначения видов и картинки считаются отдельными типами элементов, не относящимися ни к аннотациям, ни к элементам оформления чертежа.

Для работы с аннотациями добавлена отдельная вкладка ленты. Содержимое вкладки зависит от типа активного окна: для 3D окна отображаются только команды, применимые к 3D модели.

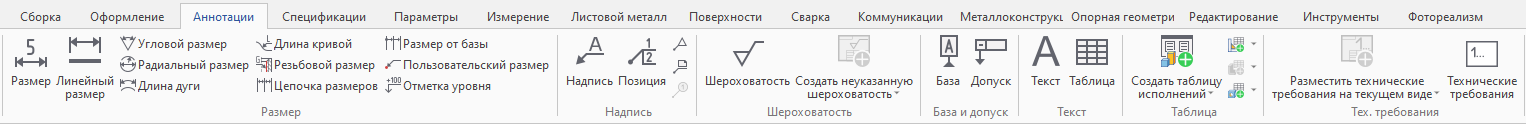

Содержимое вкладки для 2D окна (группы команд Стиль и Дополнительно не показаны)

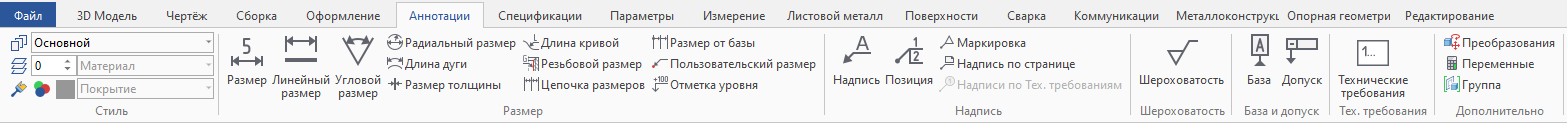

Содержимое вкладки для 3D окна
