База и Допуск

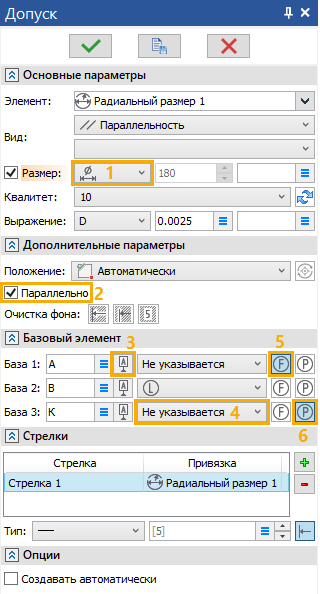

Помимо нововведений, общих для аннотаций разных типов, в команде Допуск добавлены следующие новые элементы:

1.Выпадающий список, позволяющий добавить знак радиуса, диаметра или квадрата перед значением размера, на который даётся допуск, если включено отображение этого значения в рамке допуска.

2.Опция размещения рамки допуска параллельно размерной линии связанного размера. Также доступна для Базы.

3.Кнопка выбора имеющегося обозначения базы, с которого будет наследоваться имя базы в обозначении допуска.

4.Выпадающий список свойств материала. Позволяет добавить знак Ⓛ, Ⓜ или Ⓢ после имени базы.

5.Кнопка знака свободного состояния. Позволяет добавить знак Ⓕ после имени базы.

6.Кнопка знака выступающего поля допуска. Позволяет добавить знак Ⓟ после имени базы.

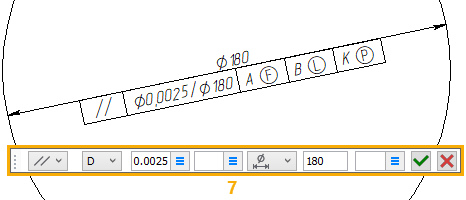

7.Панель параметров. Позволяет изменять ключевые параметры обозначения непосредственно в окне чертежа/модели.
