Надпись

Команда Надпись теперь поддерживает разные типы надписей, отличающиеся друг от друга формой и содержимым полок. Прочие параметры и принцип создания надписи являются общими для всех типов. Доступны следующие типы:

Текстовая надпись

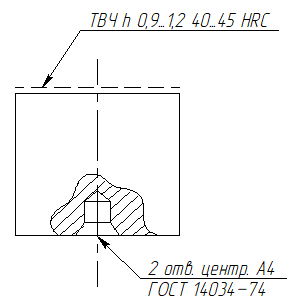

Полка представляет собой прямую линию с произвольным текстом на ней или рядом с ней. При необходимости отображение линии полки можно отключить, оставив только текст. В отличие от других типов, на стрелке текстовой надписи можно разместить специальные знаки, используемые для обозначения различных соединений, а в корне полки - обозначения обработки сварных швов.

Позиция

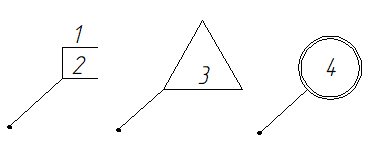

Полка содержит номер позиции выбранной записи состава изделия. Полка может представлять собой представляет собой прямую линию с номером позиции на ней или рядом с ней, либо стандартную геометрическую фигуру с номером позиции внутри. При необходимости отображение линии полки можно отключить, оставив только номер позиции.

Маркировка

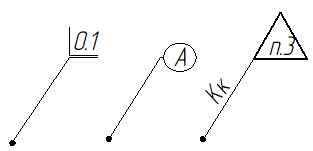

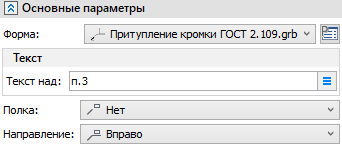

Полка маркировки представляет собой стандартную геометрическую фигуру или пользовательский 2D фрагмент с произвольным текстом внутри.

Надпись по странице

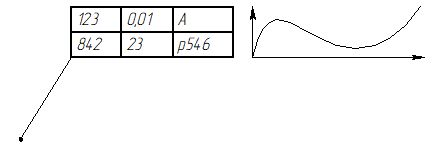

Полка надписи по странице представляет собой изображение выбранной страницы текущего документа, масштабируемое до указанного размера или масштаба. Таким образом можно использовать любое произвольное изображение в качестве полки.

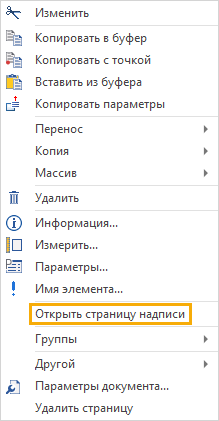

В контекстном меню надписи по странице доступна команду Открыть страницу надписи, позволяющая быстро перейти к странице, используемой в качестве полки.
