Ассоциации 3D аннотаций

При создании и редактировании 3D аннотаций можно указать элементы, которые будут ассоциированы с аннотацией, но при этом не будут использоваться для её привязки. Таким образом можно, например, разместив обозначение шероховатости на одной из граней, дополнительно указать в качестве ассоциированных элементов остальные грани с такими же параметрами шероховатости или ассоциировать типовой размер со всеми элементами, к которым он применим.

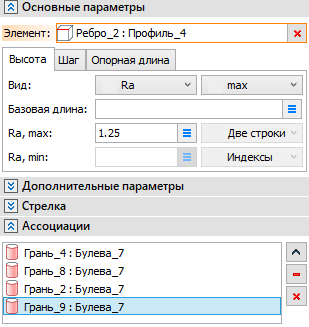

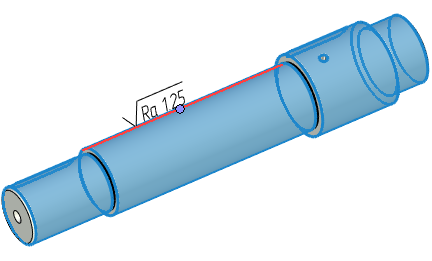

Использование ассоциаций для обозначения шероховатости

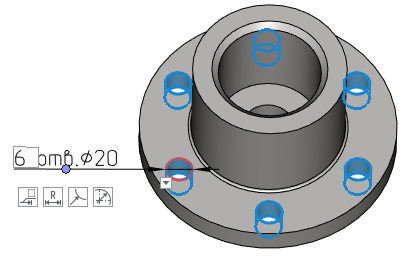

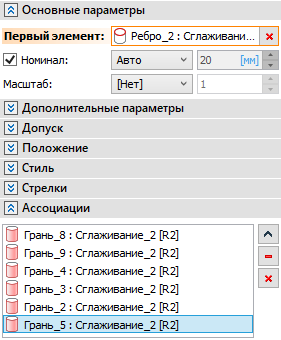

Использование ассоциаций для обозначения размера отверстий
