Управление параметрами 3D окна

Команда Параметры 3D вида переименована в Параметры 3D окна. Вместо модального диалога, имевшегося в предыдущих версиях системы, теперь все параметры, задаются в служебном окне параметров и применяются в активном окне в прозрачном режиме.

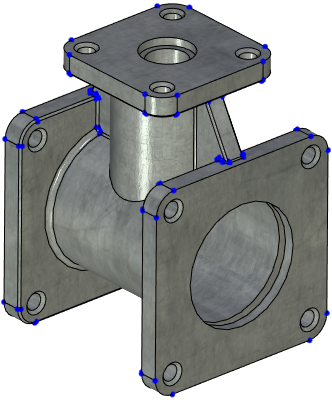

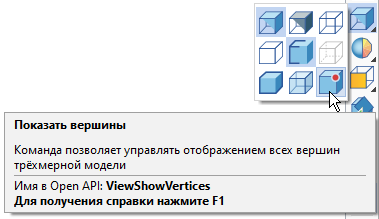

В число опций стиля отображения добавлена возможность прорисовки всех вершин модели (концов рёбер).

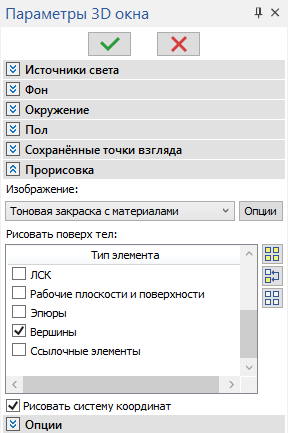

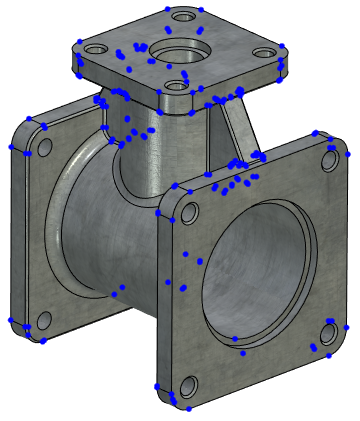

По умолчанию вершины, перекрываемые непрозрачными телами, не отображаются. В команде Параметры 3D окна можно включить отображение вершин поверх тел.

Аналогичным образом в команде Параметры 3D окна можно включить отображение элементов других типов поверх тел без использования механизма удаления невидимых линий.

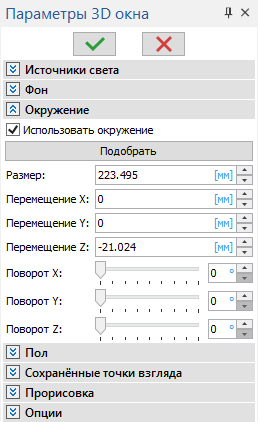

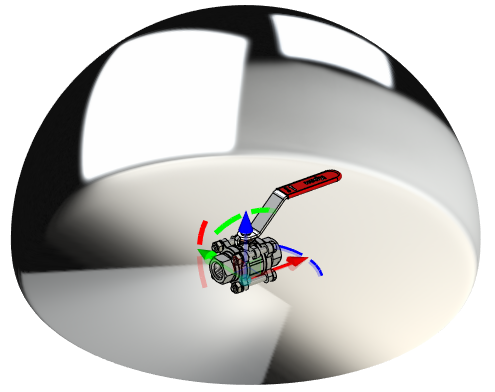

В команде Параметры 3D окнареализована возможность управления параметрами окружения.

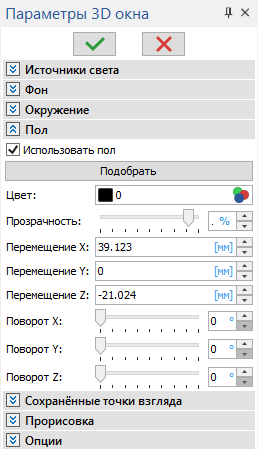

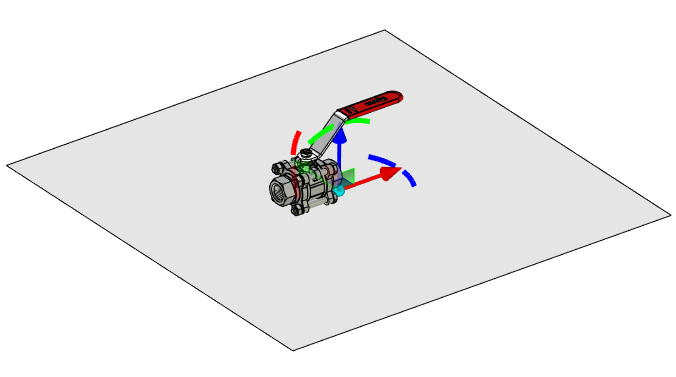

В команде Параметры 3D окна реализована возможность управления параметрами пола.

Элементы Окружение и Пол не являются частью модели, и принадлежат 3D окну. Т.е. в разных окнах или сценах могут быть установлены различные параметры этих элементов.

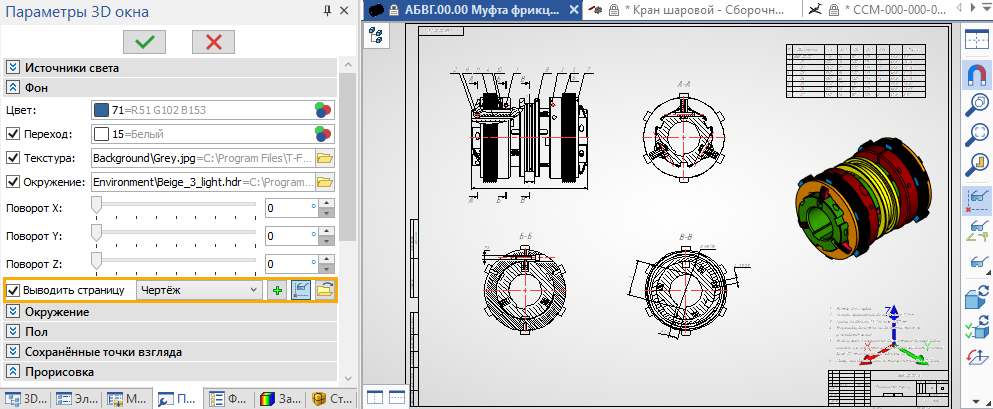

В команде Параметры 3D окна добавлена возможность задания 2D страницы, отображаемой в окне. В качестве страницы может отображаться как произвольная страница документа, так и страница нового типа 3D, которую можно создать, нажав кнопку непосредственно в команде Параметры 3D окна. Изображение на такой странице можно отредактировать при помощи команды Страницы. 3D страница может содержать основную надпись, текстовые технические требования, значок неуказываемой шероховатости, а также любые другие 2D элементы.
