Сцена

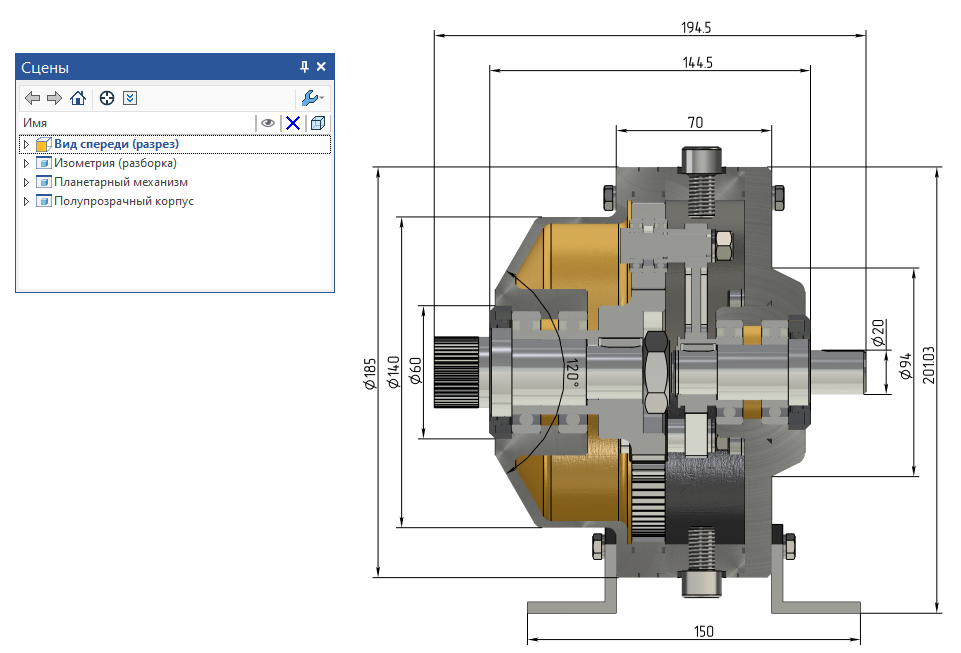

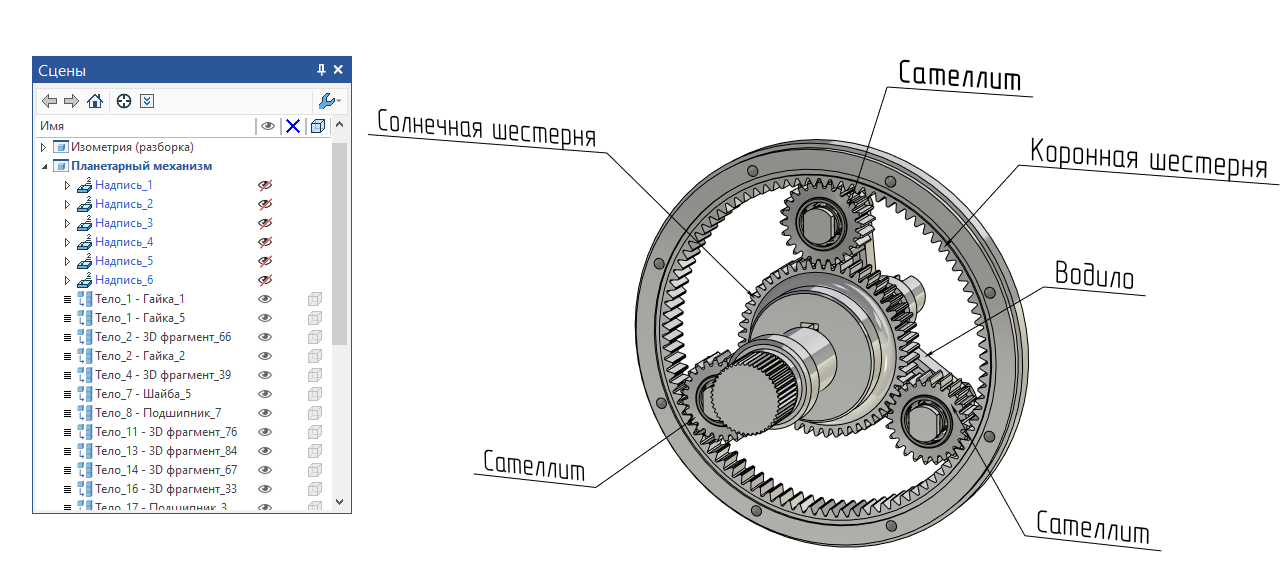

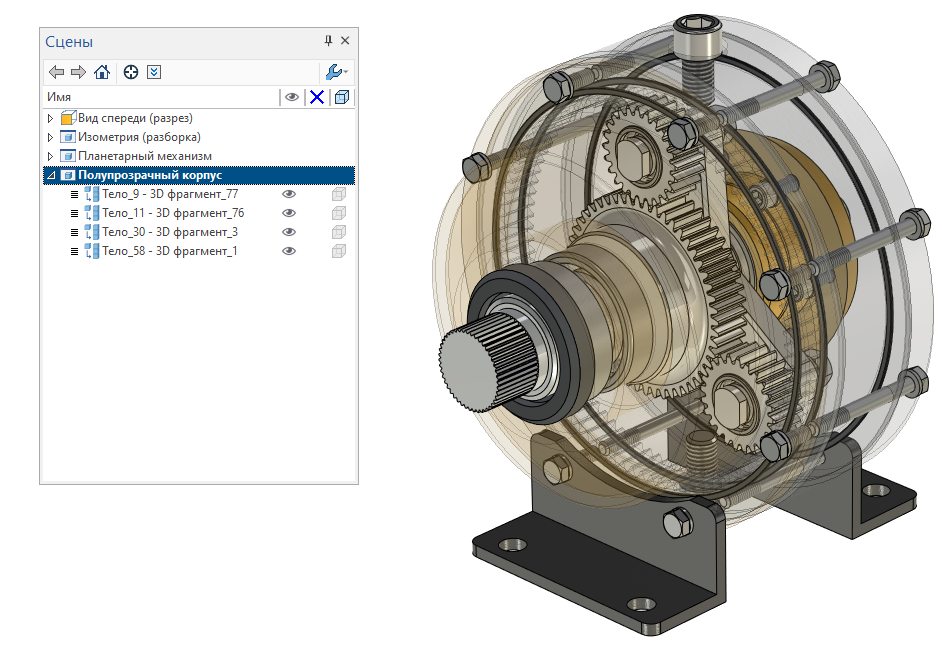

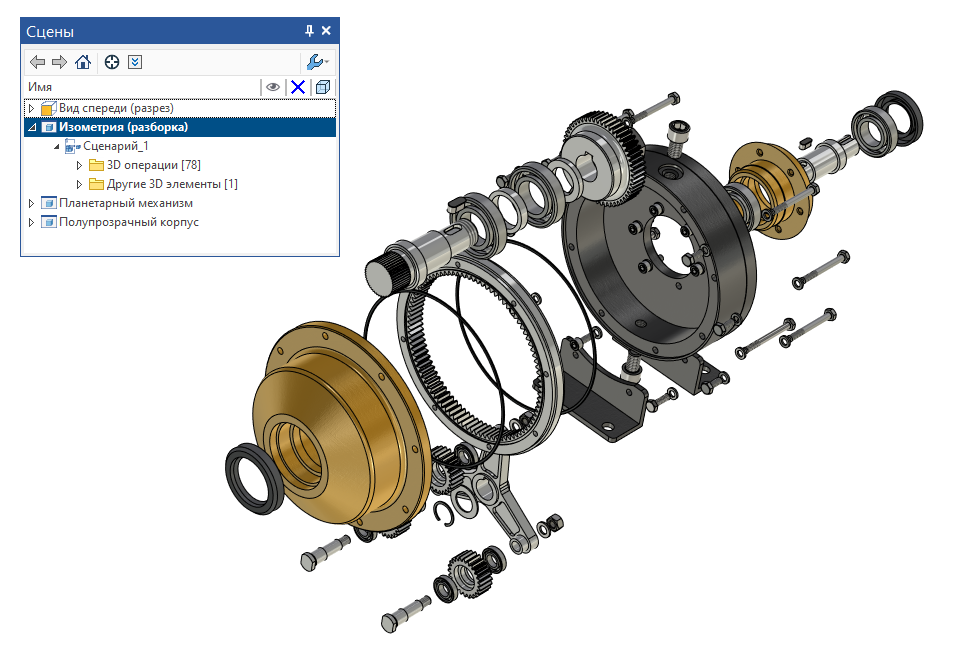

Реализован новый тип элемента модели: Сцена - объект, который содержит информацию о номенклатуре отображаемых элементов 3D модели и параметрах их отображения. Использование сцен позволяет быстро загружать нужный вариант визуализации 3D модели. Одновременно может быть открыто несколько 3D окон с разными сценами. При сохранении документа сохраняются все имеющиеся сцены и текущий набор окон. При последующем открытии документа открывается тот же набор окон с теми же применёнными сценами. Ниже показаны примеры разных сцен одного и того же документа.

Изначально после создания 3D документа в нём есть только Сцена по умолчанию. В сцене по умолчанию все элементы модели отображаются или не отображаются в соответствии с их собственными параметрами и общими параметрами 3D окна.

Для создания пользовательских сцен используется команда Сцена. Для каждой из пользовательских сцен можно назначить свои параметры: стиль отображения элементов модели, цвет фона, масштаб изображения элементов, положение и направление взгляда активной камеры, источники света, качество изображения и т.д. С помощью команды Проекция сцены может быть создана проекция сцены на чертеже. Также с помощью команды Экспорт можно экспортировать в нужный формат не всю 3D модель, а только элементы, входящие в выбранную сцену.

Для активации сцены, т.е. отображения содержимого 3D окна в соответствии с параметрами выбранной сцены, нужно воспользоваться командой Применить сцену. Пользовательскую сцену также можно применить, нажав на ней в дереве модели.

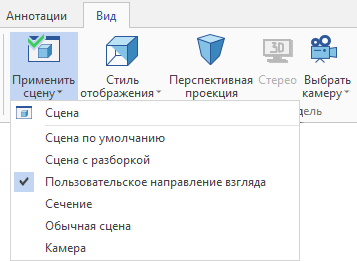

Команды для работы со сценами доступны в ленте на вкладке Вид:

Созданные пользователем сцены размещаются в папке Сцены дерева модели. Внутри ветки сцены в дереве модели показывается список элементов модели, добавленных в список отображаемых в сцене, а также сечения и сценарии анимации, используемые в сцене.

Следует понимать, что сцена - лишь один из вариантов отображения модели. При редактировании элементов модели в одной сцене - изменения будут применены и в самой модели, и в других сценах. На панели Вид доступна команда Добавлять элементы только в активную сцену, активирующая режим, в котором новые элементы, добавляемые в модель, будут по умолчанию отображаться в активной в данный момент пользовательской сцене и погашены в сцене по умолчанию. Однако в дальнейшем можно свободно включать/выключать отображение этих элементов в любых сценах.
