Экспорт чертежей и моделей

Вызов команды:

Пиктограмма

Лента

Файл > Экспорт

Листовой металл (2D) > Экспорт > Экспорт

Клавиатура

Текстовое меню

<EX>,

Файл > Экспорт

Команда также доступна на панели быстрого доступа.

T-FLEX CAD позволяет экспортировать свои 2D чертежи и 3D модели в следующие форматы:

Только для 2D чертежей

•AutoCAD (*.dwg, *.dxf, *.dxb);

•Метафайлы Т-FLEX CAD (*.bmf);

•Метафайлы T-FLEX CAD с удалением невидимых линий (*.bmf);

•Scalable Vector Graphics (*.svg).

Для 2D чертежей и 3D моделей

•Windows Metafiles (*.wmf);

•Enhanced Windows Metafiles (*.emf);

•Растровое изображение (*.bmp, *.jpg, *.gif, * tif, *.tiff, *.png),

•PDF (*.pdf).

Только для 3D моделей

3D документы

•Parasolid (*.x_t, *.xmt_txt, *.x_b, *.xmt_bin);

•STEP (*.stp, *.step);

•IGES ЗD (*.igs, *.iges);

•JT (*.jt);

•ACIS (*.sat, *.sab);

•PRC (*prc);

•RGK (*.RGK_XML).

Сеточная геометрия

•AutoCAD DXF 3D (*.dxf);

•Стереолитография (*.stl);

•PLY (*.ply);

•OBJ (*.obj);

•VRML 2.0 (*.wrl);

•U3D (*.u3d);

•X3D (*.x3d);

•POV-Ray (*.pov);

•Open Inventor (*.iv);

•Rhino Model (*.3dm);

•IFC (*.ifc);

•3MF (*.3mf);

•Файлы 3D сцены T-FLEX CAD (*.tf3d);

•GLTF (*.gltf, *.gld);

•Файлы системы «EULER» (*.ect).

При переносе моделей из T-FLEX CAD в другие системы и из других систем в T-FLEX CAD настоятельно рекомендуется, при наличии выбора между форматами IGES и STEP, использовать формат STEP как более развитый.

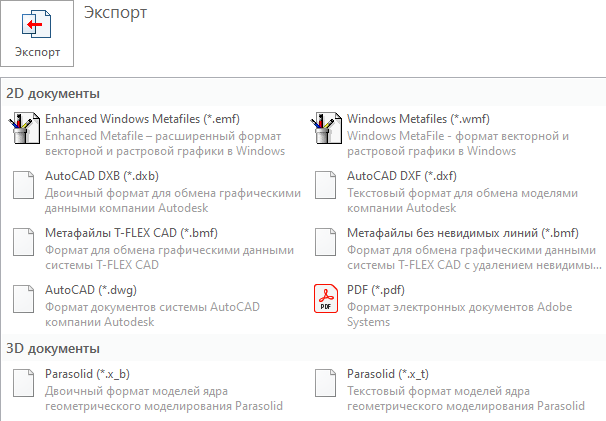

Выберите требуемый формат и нажмите кнопку Экспорт в верхней части окна.

После вызова команды, в служебном окне Параметры отобразятся соответствующие параметры для экспорта форматов.

31Export1

В зависимости от выбранного формата экспорта далее либо сразу происходит сохранение файла (метафайлы Т-FLEX CAD, метафайлы без удаления невидимых линий), либо требуется задать дополнительные параметры, описанные в подразделах данного раздела.

Экспорт полигональных сеточных форматов

Когда модели экспортируются в полигональные сеточные форматы, их геометрическая форма преобразуется в набор треугольных элементов. Можно задавать точность полигональной модели. При повышении точности увеличивается число треугольников и размер конечного файла.

Основные темы в этом разделе:

•Экспорт в 2D документы

oЭкспорт в PDF

oЭкспорт в AutoCAD (DXF, DXB, DWG)

oЭкспорт в EMF и WMF

oЭкспорт в SVG

•Экспорт в 3D документы

oЭкспорт в Parasolid

oЭкспорт в STEP и IGES

oЭкспорт в JT, ACIS, PRC

•Экспорт в 3D документы с сеточной (полигональной) геометрией

oЭкспорт в AutoCAD (DXF 3D)
