Экспорт в STL (Стереолитография)

Экспортировать модель в формат STL можно как с помощью общей для всех форматов команды экспорта, так и с помощью отдельной команды, предназначенной для экспорта именно в этот формат:

Команда также доступна на панели быстрого доступа.

При экспорте в формат стереолитографии геометрическая форма поверхностей 3D модели передаётся с помощью разбиения поверхностей на совокупность плоских треугольных областей. Точность моделирования поверхности зависит от параметров трёхмерной сетки.

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого .stl-файла.

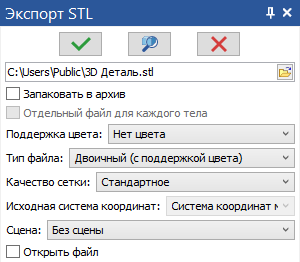

Выбранные путь и название файла отображаются в поле в верхней части окна параметров. При необходимости их можно указать заново с помощью окна выбора файлов, нажав кнопку , расположенную в правой части поля, или ввести с клавиатуры. Ниже можно задать параметры экспорта.

Запаковать в архив

Файл .stl будет запакован в формат .7z.

Отдельный файл для каждого тела

Для каждого тела в сборке будет создан отдельный файл выбранного формата с сеткой.

Поддержка цвета

Можно выбрать один из двух стандартных форматов: Формат VisCAM и SolidView или Формат Materialise Magics. Также можно выбрать пункт Нет цвета.

Тип файла

Доступны следующие типы:

•Двоичный (с поддержкой цвета) – бинарный формат с поддержкой цвета. Тела хранятся в виде одной большой сетки.

•ASCII (многотельность) – текстовый формат без поддержки цвета. Тела разделены на отдельные сетки.

Качество сетки

Качество поверхностей экспортируемой модели. Чем выше качество, тем больше размер файла.

В выпадающем списке доступны такие же наборы стандартных параметров качества, как и в команде, управляющей качеством изображения в 3D окне.

При выборе набора Пользователя можно вручную настроить каждый параметр генерации сетки. Геометрический смысл данных параметров описан в разделе Параметры документа > Документ > 3D.

Опция Игнорировать мелкие элементы позволяет игнорировать элементы, максимальный размер которых меньше заданного, при построении сетки.

При задании пользовательских настроек качества сетки также доступна опция Равномерная сетка. По умолчанию плотность сетки неравномерна - криволинейные поверхности разбиваются на большее количество полигонов, чем плоские, и чем сложнее форма поверхности тем больше число образующих её полигонов. При включении опции Равномерная сетка плотность сетки будет одинаковой для всех поверхностей модели.

Исходная система координат

В выпадающем списке можно выбрать одну из ЛСК модели, которая будет считаться основной. Это означает, что при импорте файла эта ЛСК будет совмещена с началом координат.

Сцена

Можно выбрать состав экспортируемых элементов модели. По умолчанию установлен вариант Без сцены, при котором экспортируется вся 3D модель. Если в выпадающем списке выбрать одну из сцен, имеющихся в документе, то будут экспортированы только элементы в составе сцены.

Открыть файл

Опция позволяет по окончании экспорта открыть экспортированный файл в программе, с которой этот формат ассоциирован.
