Качество изображения 3D модели

Команда Качество изображения позволяет настроить качество сетки 3D модели, используемое для отображения модели в 3D окнах. Вызов команды доступен на Панели Вид в 3D окне.

Качество изображения является единым для всех 3D окон. Изменение качества в одном окно автоматически меняет его и в других окнах.

При применении пользовательской сцены используется качество, заданное в параметрах сцены; команда Качество изображения влияет только на сцену по умолчанию и те пользовательские сцены, в параметрах которых выбрано качество Из документа.

Качество можно также задавать индивидуально для конкретного тела в диалоге его параметров.

При вызове команды появляется выпадающее меню, в котором доступны следующие опции:

Существует ряд встроенных в систему наборов параметров качества (Очень грубое, Грубое, Пониженное, Стандартное, Повышенное, Высокое и Очень высокое).

Вариант По умолчанию применяет параметры Качества сетки, установленные в разделе Параметры документа > Документ > 3D > Качество сетки.

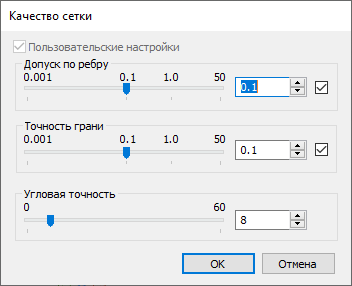

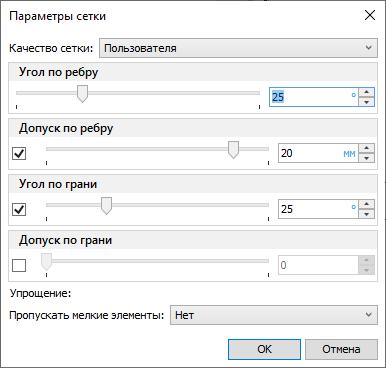

Вариант Пользователя позволяет настроить параметры качества сетки вручную. При активации этого варианта появляется диалоговое окно, в котором можно непосредственно задать конкретные значения геометрических параметров, определяющих качество сетки:

Геометрический смысл этих параметров описан в разделе Параметры документа > Документ > 3D > Качество сетки.

Чем меньше значение каждого параметра, тем точнее будет отображаться модель.

Значения, установленные по умолчанию при открытии данного диалога, соответствуют примененным в данный момент.

Увеличение качества изображения может привести к уменьшению производительности.

Опция Игнорировать мелкие элементы позволяет при построении сетки игнорировать элементы модели, максимальные размеры которых не превышают указанного значения.
