3D сечение

Вызов команды:

Также команду можно вызвать из панели Вид и из контекстного меню, вызываемого по нажатию на пустом месте 3D окна в режиме ожидания команды:

3D сечение – вспомогательный 3D элемент построения T-FLEX CAD. Оно используется как секущий объект при создании 2D проекций (для получения разрезов и сечений), в операции Отсечение.

3D сечение может учитываться при визуализации объектов 3D окна, позволяя быстро оценить внутреннюю структуру модели, не изменяя её.

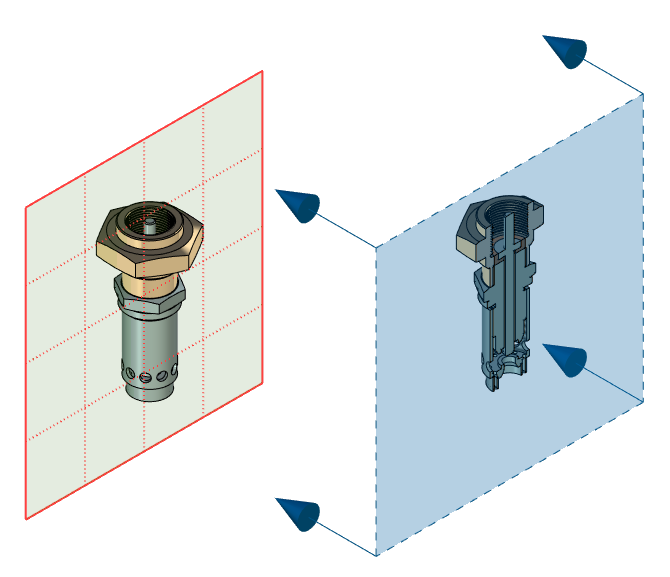

В 3D окне сечение отображается пунктирными линиями, показывающими границы 3D сечения. Стрелки на изображении 3D сечения показывают направление сечения. Направление сечения определяет ту часть модели, которая останется в результате применения сечения к телам в 3D окне.

Создание сечения

Для создания сечения необходимо после вызова команды 3D сечение выполнить следующие действия:

1.Выбрать тип сечения.

2.Задать положение и ориентацию сечения. Способ задания зависит от типа сечения.

3.Выбрать рассекаемые тела (необязательное действие).

4.Задать опции отображения результата сечения (необязательное действие).

5.Подтвердить создание сечения с помощью кнопки или <Ctrl>+<Enter>.

Прозрачное редактирование сечений

3D сечение по плоскости, по двум плоскостям, сечение плоским углом, октантом и параллелепипедом можно редактировать прямо в режиме ожидания команды, без вызова команды редактирования сечений. Для этого достаточно выбрать сечение в 3D окне с помощью . В 3D окне появятся такие же манипуляторы, как и при создании сечения, позволяющие изменить положение, размеры и направление сечения.

Основные темы в этом разделе:

•Выбор рассекаемых тел для 3D сечения

•Отображение результата 3D сечения

•Типы 3D сечений

o3D сечение по плоскости

o3D сечение по двум плоскостям

o3D сечение плоским углом и октантом

o3D сечение параллелепипедом

o3D сечение на основе 2D построений

o3D сечение по 3D точкам

•Применить сечение к 3D модели

•Диалог параметров 3D сечения

•Редактировать 3D сечение

См. также:

•Плоскость обрезки 3D модели
