3D сечение параллелепипедом

Вызов команды:

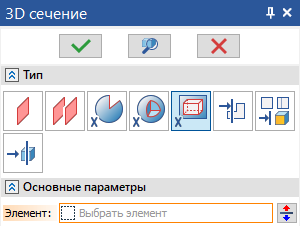

Для создания 3D сечения параллелепипедом необходимо выбрать следующий тип сечения в окне параметров команды 3D Сечение:

Такое сечение позволяет отсечь от модели всё, что находится внутри или снаружи заданного параллелепипеда.

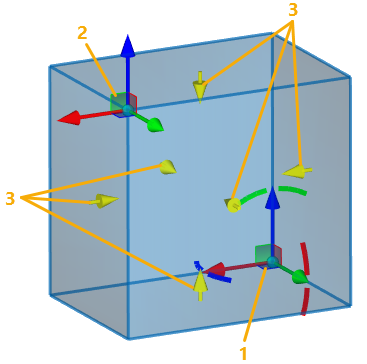

При создании 3D сечения параллелепипедом положение, размеры и ориентация секущего параллелепипеда, а также направление сечения, задаётся с помощью специальных манипуляторов.

1 - Манипулятор ЛСК начальной вершины параллелепипеда

2 - Манипулятор ЛСК конечной вершины параллелепипеда

3 - Манипуляторы направления сечения



Положение, размеры и ориентация секущего параллелепипеда

Положение, размеры и ориентация секущего параллелепипеда задаются с помощью манипуляторов ЛСК, аналогичных используемым для задания преобразований 3D элементов. К манипуляторам привязано положение двух противолежащих вершин параллелепипеда. По умолчанию ориентация параллелепипеда соответствует ориентации осей глобальной системы координат документа, а размеры автоматически подбираются так, чтобы вместить все видимые тела. К манипуляторам можно применить любые произвольные преобразования. Угловые преобразования задаются с помощью манипулятора начальной вершины, после чего автоматически применяются и к манипулятору конечной вершины. В окне параметров отображаются Преобразования, примененные к манипулятору одной из вершин относительно глобальной системы координат. Для переключения между отображением преобразований начального и конечного манипулятора можно использовать следующие опции автоменю:

При использовании манипуляторов система автоматически переключается на отображение преобразований активного манипулятора.

Преобразования задаются так же как в команде Преобразования (см. главу Виды преобразований 3D элементов). Отличия состоят лишь в меньшем наборе доступных разновидностей преобразований и опций контекстного меню манипуляторов. При задании преобразований положение и ориентацию манипуляторов можно привязывать к различным элементам модели.

Активный манипулятор ЛСК  можно совместить с любой имеющейся системой координат с помощью опции автоменю:

Активация данной опции включает на панели фильтров фильтр выбора ЛСК, после чего можно выбрать желаемую ЛСК в 3D окне или в дереве модели с помощью . Сразу после выбора ЛСК она будет добавлена в поле Элемент.

Для быстрого поворота активного манипулятора ЛСК на 90° вокруг одной из осей можно воспользоваться следующими опциями автоменю:

Направление сечения

По умолчанию сечение направлено внутрь параллелепипеда. При необходимости пользователь может его изменить, нажав на манипуляторе направления, воспользовавшись следующей опцией автоменю:

или кнопкой Изменить направление сечения справа от поля Элемент.

При применении сечения видимой останется только та часть модели, в сторону которой указывают стрелки манипулятора.



См. также:

•Выбор рассекаемых тел для 3D сечения

•Отображение результата 3D сечения
