Отображение результата 3D сечения

Для отображения тел в 3D окне с учетом сечения необходимо применить сечение. При применении сечения наличие линий пересечения граней тела с сечением зависит от состояния опции Геометрическое сечение, а заливка тела в плоскости сечения - от состояния опции При применении сечения использовать.

Применение сечения к 3D модели

3D сечение можно учитывать при визуализации 3D модели. Это позволяет быстро увидеть внутреннюю структуру модели, оценить форму сечения модели, получаемого на основе данного 3D сечения. При визуализации модели с учётом 3D сечения объект рассекается 3D сечением на две части. В 3D окне отображается только та часть, на которую указывают стрелки направления взгляда 3D сечения. При этом реального разделения не происходит, сама модель не изменяется, меняется лишь способ её отображения в 3D окне.

Чтобы создаваемое сечение было применено к модели сразу после его создания, необходимо в окне параметров команды 3D Сечение в разделе Опции установить флаг Применить сечение.

В дальнейшем созданное 3D сечение можно применить к модели или отменить его применение с помощью специальной команды - Применить сечение.

Сечения по 2D элементам могут иметь криволинейную форму. Применение криволинейных сечений невозможно.

Применение сечения к 3D аннотациям

3D сечение можно применять не только к телам модели, но также к 3D аннотациям и элементам построения. Для этого необходимо в окне параметров команды 3D Сечение в разделе Опции установить флаг Применять к элементам оформления. По умолчанию данный флаг снят.

Данная опция работает только для графических сечений.

Графические и геометрические сечения

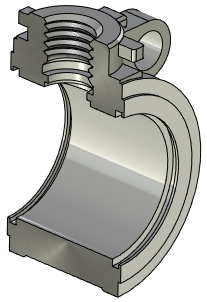

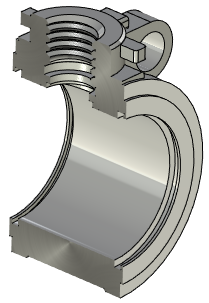

3D сечения бывают графические и геометрические. Оба типа разделяют тело по заданным поверхностям, однако геометрическое сечение дополнительно отрисовывает очерковые линии, т.е. линии пересечения сечения и граней рассекаемого тела. Графическое сечение позволяет меньше нагружать систему при работе с большими сборками.

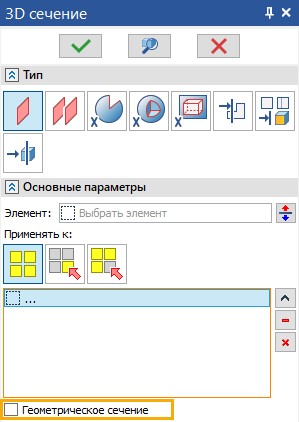

Для создания Геометрического сечения необходимо установить одноимённый флаг в окне параметров команды 3D Сечение. По умолчанию для сечения по плоскости, по двум плоскостям, плоским углом, октантом и параллелепипедом данный флаг снят, т.е. создаётся графическое сечение. Для сечений по 2D элементам и по 3D точкам данный флаг всегда принудительно установлен, т.е. сечения данных типов не могут быть графическими.

Заливка рассекаемых тел в плоскостях сечения

В нижней части вкладки Основные параметры окна параметров команды 3D Сечение доступен выпадающий список При применении сечения использовать. В данном списке можно выбрать один из следующих способов заливки рассекаемых тел в плоскости сечения:

•Цвет сечения
Для заливки будет использован цвет, установленный в параметрах сечения (по умолчанию - синий).

•Цвет тела
Для заливки будет использован цвет, установленный в параметрах тела (по умолчанию - серый).

•Материал тела
Для заливки будет использована текстура материала тела.

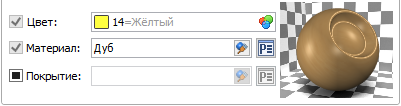

Например, в параметрах тела заданы материал и цвет:

А в параметрах сечения задан цвет:

В этом случае результат применения сечения с разными опциями заливки будет выглядеть следующим образом:

См. также:

•Применить сечение
