3D сечение по двум плоскостям

Вызов команды:

Для создания 3D сечения по двум плоскостям необходимо выбрать следующий тип сечения в окне параметров команды 3D Сечение:

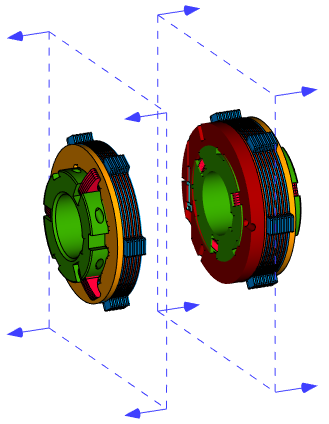

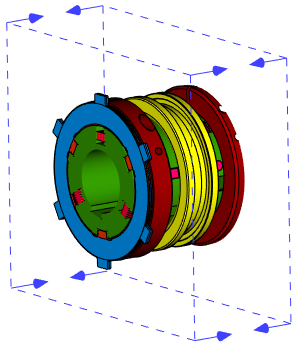

Данный тип сечения позволяет отсечь от модели всё, что находится между двумя заданными параллельными плоскостями или за ними.

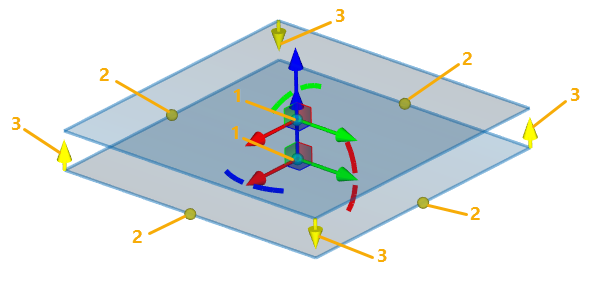

При создании 3D сечения по двум плоскостям положение и размеры секущих плоскостей, а также направление сечения задаются с помощью специальных манипуляторов.

1 - Манипуляторы ЛСК (задают положение секущих плоскостей)

2 - Манипуляторы габаритов (задают размеры секущих плоскостей)

3 - Манипуляторы направления сечения

Положение секущих плоскостей

Для задания положения секущих плоскостей используются манипуляторы ЛСК, аналогичные используемым для задания преобразований 3D элементов. Каждая секущая плоскость привязана к плоскости XY своего манипулятора.

После вызова команды активна следующая опция автоменю, позволяющая задать положение первой секущей плоскости:

В результате на панели фильтров активны фильтры выбора плоскостей, вследствие чего можно с помощью выбрать 3D окне любой объект, способный определить плоскость. После выбора объекта он будет добавлен в поле Первый элемент и плоскость XY манипулятора будет выставлена по выбранному объекту.

Положение второй секущей плоскости можно так же определить, выбрав любой объект в 3D окне с помощью опции автоменю:

Выбранный объект будет добавлен в поле Второй элемент. После выбора объекта плоскость XY манипулятора будет выставлена по выбранному объекту.

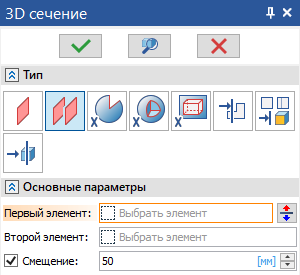

Опция Смещение управляет положением второй плоскости относительно первой. Если опция выключена, положение второй плоскости задаётся независимо от первой. Если опция включена, то положение второй плоскости фиксируется на заданном расстоянии от первой плоскости. При перемещении первой плоскости с помощью манипулятора ЛСК - вместе с ней будет перемещаться и вторая плоскость с сохранением значения смещения.

При необходимости к манипуляторам можно применить любые произвольные преобразования. Список применённых преобразований отображается на вкладке Преобразования в окне параметров команды. Преобразования задаются так же как в команде Преобразования (см. главу Виды преобразований 3D элементов). Отличия состоят лишь в меньшем наборе доступных разновидностей преобразований и опций контекстного меню манипуляторов. При задании преобразований положение и ориентацию манипуляторов можно привязывать к различным элементам модели.

Все преобразования применяются одновременно к обоим манипуляторам.

Для быстрого поворота манипуляторов ЛСК на 90° вокруг одной из осей можно воспользоваться следующими опциями автоменю:

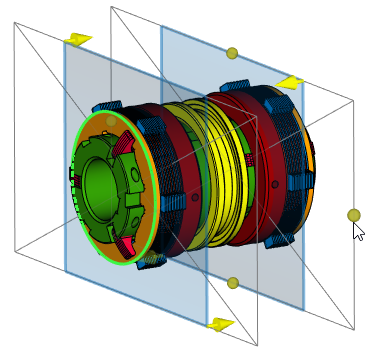

Размеры секущих плоскостей

Размеры секущих плоскостей являются условными и используются только для отображения сечения в 3D окне, не влияя на результат применения сечения. Рассечение модели при применении сечения производится по бесконечным плоскостям. По умолчанию в разделе Опции диалога команды установлен флаг Автоматический расчёт габаритов.

В результате при выборе объекта, определяющего первую секущую плоскость, размеры плоскостей автоматически устанавливаются такими же как размеры выбранного объекта. Если навести курсор на манипулятор габаритов и нажать , то манипулятор начнёт следовать за курсором вдоль одной из осей координат ЛСК сечения до повторного нажатия . Размеры секущих плоскостей вдоль данной оси изменяются в соответствии с положением манипулятора. Изменение размеров происходит симметрично в обе стороны выбранной оси. При изменении размеров с помощью манипулятора флаг Автоматический расчёт габаритов автоматически снимается.

Направление сечения

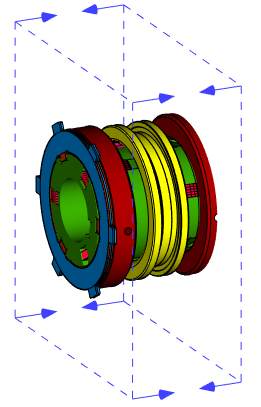

Первоначальное направление сечения определяется системой произвольно. При необходимости пользователь может его изменить, нажав на манипуляторе направления, воспользовавшись следующей опцией автоменю:

или кнопкой Изменить направление сечения справа от поля Первый элемент.

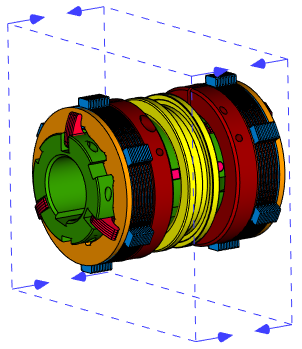

При применении сечения видимой останется только та часть модели, в сторону которой указывают стрелки манипуляторов.

См. также:

•Выбор рассекаемых тел для 3D сечения

•Отображение результата 3D сечения
