3D сечение по плоскости

Вызов команды:

Для создания 3D сечения по плоскости необходимо выбрать следующий тип сечения в окне параметров команды 3D Сечение:

Данный тип сечения позволяет отсечь от модели всё, что находится по одну сторону от заданной плоскости. Этот тип выбран по умолчанию после вызова команды.

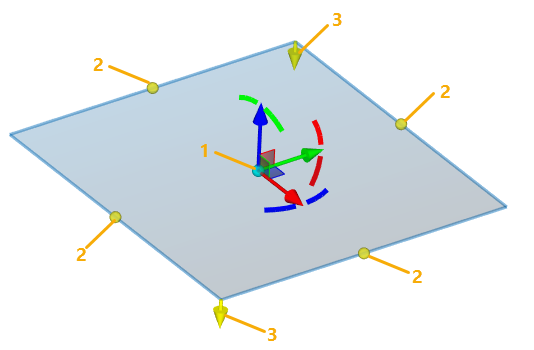

При создании 3D сечения по плоскости положение и размеры секущей плоскости, а также направление сечения задаётся с помощью специальных манипуляторов.

1 - Манипулятор ЛСК (задаёт положение секущей плоскости)

2 - Манипуляторы габаритов (задают размеры секущей плоскости)

3 - Манипуляторы направления сечения

Положение секущей плоскости

Для задания положения секущей плоскости используется манипулятор ЛСК, аналогичный используемым для задания преобразований 3D элементов. Секущая плоскость привязана к плоскости XY манипулятора. После вызова команды активна следующая опция автоменю:

В результате на панели фильтров активны фильтры выбора плоскостей, вследствие чего можно с помощью выбрать 3D окне любой объект, способный определить плоскость. После выбора объекта он будет добавлен в поле Элемент.

Плоскость XY манипулятора будет выставлена по выбранному объекту, т.е. к манипулятору ЛСК будет применено преобразование Установить плоскость. При необходимости к манипулятору можно применить любые другие произвольные преобразования. Список применённых преобразований отображается на вкладке Преобразования в окне параметров команды. Преобразования задаются так же как в команде  Преобразования (см. главу Виды преобразований 3D элементов). Отличия состоят лишь в меньшем наборе доступных разновидностей преобразований и опций контекстного меню манипуляторов. При задании преобразований положение и ориентацию манипуляторов можно привязывать к различным элементам модели.

Для быстрого поворота манипулятора ЛСК на 90° вокруг одной из осей можно воспользоваться следующими опциями автоменю:

Размеры секущей плоскости

Размеры секущей плоскости являются условными и используются только для отображения сечения в 3D окне, не влияя на результат применения сечения. Рассечение модели при применении сечения производится по бесконечной плоскости. По умолчанию в разделе Опции диалога команды установлен флаг Автоматический расчёт габаритов.

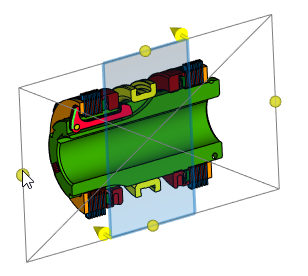

В результате при выборе объекта, определяющего секущую плоскость, размеры плоскости автоматически устанавливаются такими же как размеры выбранного объекта. Если навести курсор на манипулятор габаритов и нажать , то манипулятор начнёт следовать за курсором вдоль одной из осей координат ЛСК сечения до повторного нажатия . Размеры секущей плоскости вдоль данной оси изменяются в соответствии с положением манипулятора. Изменение размеров происходит симметрично в обе стороны выбранной оси. При изменении размеров с помощью манипулятора флаг Автоматический расчёт габаритов автоматически снимается.

Направление сечения

Первоначальное направление сечения определяется системой произвольно. При необходимости пользователь может его изменить, нажав на манипуляторе направления, воспользовавшись следующей опцией автоменю:

или кнопкой Изменить направление сечения справа от поля Элемент.

При применении сечения видимой останется только та часть модели, в сторону которой указывают стрелки манипулятора.
