Применить сечение к 3D модели

Вызов команды:

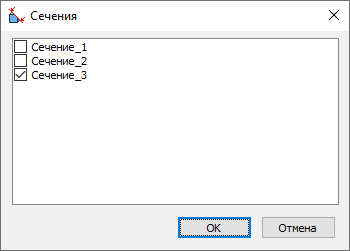

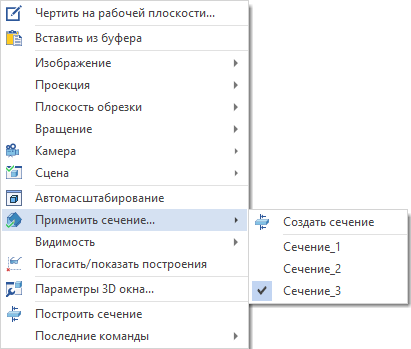

Команда также доступна на панели Вид и в контекстном меню, вызываемом нажатием на свободном пространстве 3D окна в режиме ожидания команды. После вызова команды появляется список 3D сечений, доступных в текущем документе. При вызове команды с клавиатуры список появляется в отдельном окне. При вызове команды другими способами список выпадает из кнопки вызова команды, и в нём дополнительно доступна команда создания нового 3D сечения. Для применения сечения необходимо установить его флаг в списке, для отмены применения - снять флаг. После применения сечения тела в окне 3D вида отображаются без отсечённых частей. Параметры отображения и рассекаемые тела задаются индивидуально для каждого сечения.

Кроме того, команду можно вызвать из контекстного меню 3D сечения. В этом случае, после вызова команды список сечений не отображается, а сразу применяется выбранное сечение или отменяется его применение. Когда сечение применено, кнопка данной команды в его контекстном меню подсвечивается. Иконка применённого сечения в дереве модели отличается от иконок неприменённых сечений .

См. также:

•3D сечение
