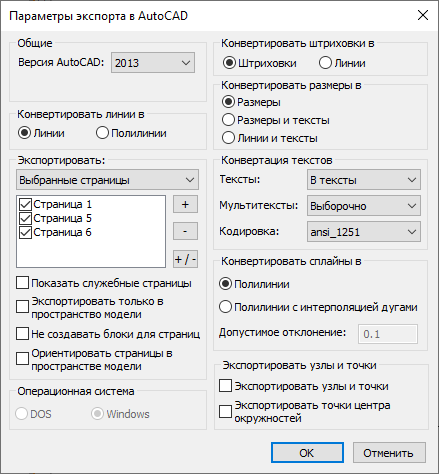

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла. После этого появляется диалоговое окно, в котором можно настроить параметры экспорта.
Общие
Версия AutoCAD.
Экспортировать
Группа позволяет указать, какие страницы исходного чертежа T‑FLEX CAD необходимо экспортировать в документ AutoCAD. Выпадающий список режимов экспорта предлагает следующие варианты.
•Все страницы;
•Текущую страницу;
•Выбранные объекты. В данном случае экспортируются только объекты, которые были выбраны на чертеже;
•Выбранные страницы. Будут экспортироваться только страницы, выбранные в списке ниже. Выбор страниц осуществляется так же, как и при печати документа.
Показать служебные страницы
По умолчанию флаг снят и в списке страниц выше отображаются только обычные страницы чертежа. При установленном флаге отображаются страницы всех типов.
Экспортировать только в пространство модели
При установленном флаге экспорт выполняется на закладку Model, но в файле не создаются страницы (Layouts).
Не создавать блоки для страниц. Чертёж будет создан без разделения на блоки.
Ориентировать страницы в пространстве модели
Операционная система
Конвертировать линии в, Конвертировать штриховки в
Данные параметры определяют, в какие элементы системы AutoCAD будут преобразованы линии и штриховки T-FLEX CAD.
Конвертировать размеры в
Для размеров T-FLEX CAD можно выбрать один из следующих вариантов экспорта:
•Размеры. В этом случае при конвертации размеров производится перевод параметров размера T-FLEX CAD в параметры размера AutoCAD. При этом возможны некоторые потери текстовой информации размера, не поддерживаемой AutoCAD (например, допусков, содержащих буквенное обозначение). При конвертации некоторых размеров, не поддерживаемых AutoCAD, могут также быть созданы дополнительные линии, надписи и тексты, не связанные с размером AutoCAD – для точного воспроизведения изображения размера T-FLEX CAD. Например, такое возможно при экспорте некоторых размеров с текстом на полке-выноске или на продолжении размерной линии.
•Размеры и тексты. При выборе данного варианта также создаются размеры AutoCAD (иногда с дополнительными линиями). Но текстовая информация получившихся размеров AutoCAD скрывается. Вместо неё вставляются объекты типа Текст, отражающие вид размера T-FLEX CAD, но при этом не связанные с размером AutoCAD.
•Линии и тексты. В данном случае при конвертации размеры AutoCAD не создаются. Изображение размера T-FLEX CAD передаётся в виде линий и текстов.
Конвертация текстов
Группа параметров, определяющая способ экспорта текстов:
Тексты
Параметр определяет способ конвертации элементов типа Строчный текст:
•В тексты
Текст будет сохранен в виде набора символов соответствующего шрифта.
•В линии
Контуры текстовых символов будут сохранены в виде набора линий без заливки.
•В линии и заливки
Текст будет сохранён в виде набора линий и заливок.
Мультитексты
Параметр определяет способ конвертации элементов типа Многострочный текст, Параграф-текст, Таблица:
•Выборочно
При конвертации производится проверка текста T-FLEX CAD на наличие таблиц, дробей, индексов, допусков, шероховатостей и т.п. Если какой-либо из этих объектов присутствует, то данный текст экспортируется в виде обычных текстов и линий AutoCAD. В противном случае текст преобразуется в мультитекст AutoCAD.
•В мультитексты
Тексты T-FLEX CAD указанных типов преобразуются в мультитексты (mtext) AutoCAD. Нижние или верхние индексы, допуски, посадки, входящие в содержимое текста T-FLEX CAD, в AutoCAD не передаются. Содержимое таблиц T-FLEX CAD записывается в один столбец. Дроби, содержащиеся в тексте T-FLEX CAD, конвертируются корректно при условии, что они не имеют вложенных дробей;
•В тексты и линии
Тексты T-FLEX CAD экспортируются в виде обычных текстов и линий AutoCAD;
Кодировка
Параметр позволяет выбрать требуемую кодировку текста. По умолчанию установлена кодировка, соответствующая языку, используемому в T-FLEX CAD. При экспорте файла, содержащего символы языка, отличного от языка T-FLEX CAD, может потребоваться изменить кодировку.
Если в экспортируемом чертеже использованы shx-шрифты, отсутствующие в AutoCAD, можно добавить их в AutoCAD, скопировав эти шрифты в его рабочую директорию.
Конвертировать сплайны в

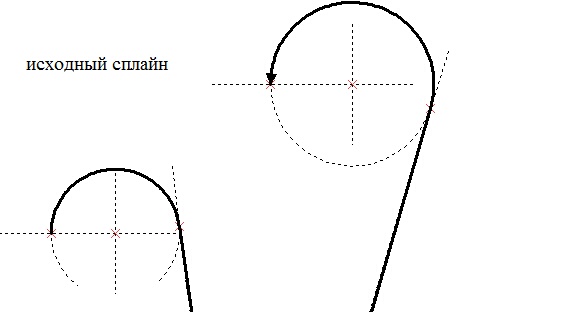

Параметр управляющий переносом линий изображения-сплайнов из GRB файла в файл AutoCAD

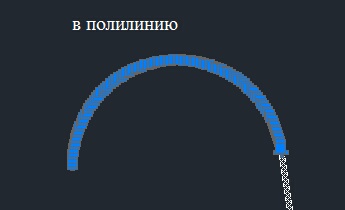

•в полилинии - сплайн создаётся как полилиния с разбиением на сегменты

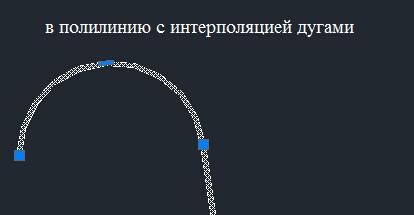

•в полилинии с интерполяцией дугами - участки сплайна заменяются дугами, там, где это возможно.
Допустимое отклонение - параметр задаёт допустимое отклонение положения точек полилинии от исходного сплайна.
