Экспорт в JT, ACIS, PRC

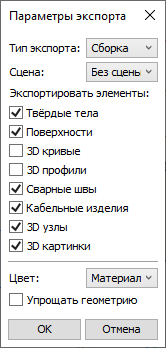

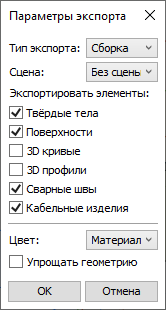

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла. После этого появляется диалоговое окно, в котором можно настроить параметры экспорта. Для данных форматов используются похожие диалоги.

Версия JT

Для формата JT можно дополнительно указать версию JT.

Тип экспорта

Доступны следующие типы:

•Сборка
Модель экспортируется с сохранением сборочной структуры, если она существует.

•Набор тел
Модель экспортируется без сохранения сборочной структуры.

Сцена

Можно выбрать состав экспортируемых элементов модели. По умолчанию установлен вариант Без сцены, при котором экспортируется вся 3D модель. Если в выпадающем списке выбрать одну из сцен, имеющихся в документе, то будут экспортированы только элементы в составе сцены.

Экспортировать объекты

В данной группе параметров следует установить флаги тех типов объектов, которые вы хотите экспортировать. Доступны следующие типы:

•Твёрдые тела
Тип объекта сохраняется.

•Поверхности
Тип объекта сохраняется.

•3D кривые (только для ACIS и PRC)
Кривые преобразуются в проволочную геометрию.

•3D профили
Замкнутые профили преобразуются в поверхности. Незамкнутые профили преобразуются в проволочную геометрию. Для формата JT доступен экспорт только замкнутых профилей.

•Сварные швы
Сварные швы преобразуются в тела.

•Кабельные изделия
Кабельные изделия преобразуются в тела.

•3D узлы (только для PRC)
Тип объекта сохраняется.

•3D картинки (только для JT и PRC)
Объект будет экспортирован как сетка.

Цвет

Можно выбрать один из следующих источников цвета тел:

•Материал
Основной цвет материала тела.

•Тоновая закраска
Цвет, заданный в параметрах тела или его граней.

Упрощать геометрию
Опция по возможности удаляет избыточную топологию у экспортируемых тел модели. В результате уменьшается размер выходного файла. Опция не изменяет качество модели. К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. При использовании данной опции увеличивается время экспорта и потребление памяти.
