Экспорт в Parasolid

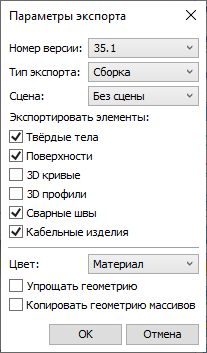

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла. После этого появляется диалоговое окно, в котором можно настроить параметры экспорта.

Номер версии

Номер версии Parasolid.

По умолчанию указан номер версии Parasolid, на которой работает система T-FLEX CAD (максимальное значение).

Тип экспорта

Доступны следующие типы:

•Сборка
Модель экспортируется с сохранением сборочной структуры, если она существует.

•Набор тел
Модель экспортируется без сохранения сборочной структуры.

Сцена

Можно выбрать состав экспортируемых элементов модели. По умолчанию установлен вариант Без сцены, при котором экспортируется вся 3D модель. Если в выпадающем списке выбрать одну из сцен, имеющихся в документе, то будут экспортированы только элементы в составе сцены.

Экспортировать объекты

В данной группе параметров следует установить флаги тех типов объектов, которые вы хотите экспортировать. Доступны следующие основные типы:

•Твёрдые тела
Тип объекта сохраняется.

•Поверхности
Тип объекта сохраняется.

•3D кривые
Кривые преобразуются в проволочную геометрию

•3D профили
Замкнутые профили преобразуются в поверхности. Незамкнутые профили преобразуются в проволочную геометрию.

•Сварные швы
Сварные швы преобразуются в тела.

•Кабельные изделия
Кабельные изделия преобразуются в тела.

Цвет

Можно выбрать один из следующих источников цвета тел:

•Материал
Основной цвет материала тела.

•Тоновая закраска
Цвет, заданный в параметрах тела или его граней.

Упрощать геометрию

Опция по возможности удаляет избыточную топологию у экспортируемых тел модели. В результате уменьшается размер выходного файла. Опция не изменяет качество модели. К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. По умолчанию эта опция отключена, так как при её использовании растут время экспорта и потребление памяти.

Копировать геометрию массивов

Если флаг установлен, то будут создаваться копии для всех элементов массива. Размер файла в этом случае увеличивается.
