Представления |

|
Представления |
|
Пиктограмма |
Лента |
|---|---|
|
Файл > Представления |
Клавиатура |
Текстовое меню |
|
Файл > Представления |
Команда позволяет создавать и редактировать альтернативные представления документа. Представления - это внешние файлы, в которых полностью или частично сохраняется точная или упрощенная геометрия 3D модели. Файлы представлений связаны с исходным документом и могут обновляться автоматически или вручную при обновлении исходного документа. Представления сохраняются в формате обычного документа T-FLEX CAD (*.grb), файла сцены T-FLEX CAD (*.tf3d) или в сторонних форматах. Представления позволяют повысить производительность при работе с большими сборками путём отображения упрощенной геометрии фрагмента вместо полной геометрии и автоматизировать экспорт в другие форматы.

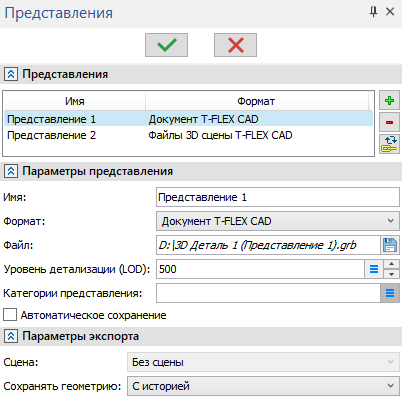

Окно параметров команды содержит следующие разделы:
Данный раздел содержит список всех имеющихся в текущем документе представлений. Строки списка можно выбирать с помощью
. Для множественного выбора используйте +<Shift> и +<Ctrl>. По умолчанию в списке отображаются две колонки - Имя и Формат представления. С помощью контекстного меню заголовков колонок можно отобразить дополнительные колонки с остальными параметрами представления. Все параметры, кроме флага
Автоматическое сохранение, отображаются без возможности редактирования; для редактирования используйте раздел Параметры представления.
Справа от списка доступны следующие кнопки:
Добавить представление
Добавляет новое представление в список. Сам файл представления при этом не создаётся - он будет создан при ручном обновлении представления или при сохранении текущего документа (если для представления включена опция Автоматическое сохранение).
Удалить выбранные представления
Удаляет представления из списка. После удаления представление теряет связь с текущим документом и перестаёт быть доступным для него, но сам файл представления (если таковой был создан) не удаляется.
Обновить выбранные представления
Сохраняет текущее состояние документа в файл представления.
Данный раздел содержит следующие параметры представления, выбранного в списке выше:
•Имя
Имя, под которым представление отображается в текущем документе. В качестве имени можно ввести любую текстовую строку.
По умолчанию имя файла представления формируется путём добавления имени представления в скобках к имени текущего документа. В таком случае при переименовании ранее сохранённого представления создаётся новый файл с новым именем. Если задать имя файла отличающееся от вышеуказанного шаблона, связь между этими двумя параметрами теряется.
•Формат
Формат файла представления. Можно выбрать любой из поддерживаемых T-FLEX CAD форматов экспорта 3D моделей или формат обычного документа T-FLEX CAD (*.grb).
•Файл
Путь и имя файла представления можно ввести с клавиатуры в поле этого параметра или задать с помощью стандартного диалога выбора файлов, открываемого кнопкой
Сохранить, которая доступна в правой части поля.
По умолчанию файл представления сохраняется в той же папке, что и текущий документ.
•Уровень детализации (LOD)
Целое число, которое передаётся при сохранении представления в T-FLEX DOCs в качестве значения соответствующего параметра файла. По умолчанию используется значение 500, что означает «точная модель».
•Категории представления
Категория, присваиваемая представлению при его сохранении в T-FLEX DOCs.
•Автоматическое сохранение
По умолчанию флаг снят, в результате чего файл представления сохраняется только вручную. Если флаг установить, файл представления будет также сохраняться автоматически при сохранении текущего документа.
В данном разделе отображаются параметры конвертации текущего документа в выбранный выше формат для представления, выбранного в списке представлений. Набор параметров зависит от формата и аналогичен доступному при обычном экспорте (см. главу Экспорт чертежей и моделей). Для представлений в формате Документ T-FLEX CAD (*.grb) доступны следующие параметры экспорта:
•Сцена
В выпадающем списке можно выбрать любую из имеющихся в текущем документе пользовательских сцен или опцию экспорта Без сцены. При экспорте сцены экспортируются только отображаемые в ней элементы.
•Сохранять геометрию
В выпадающем списке можно выбрать один из следующих вариантов экспорта:
oС историей
В файле представления будет сохранено полное дерево 3D модели текущего документа.
oБез истории
Все 3D элементы текущего документа в файле представления будут заменены на ссылочные.
oТолько сетки
Все тела текущего документа в файле представления будут заменены на 3D изображения, остальные 3D элементы - на ссылочные.

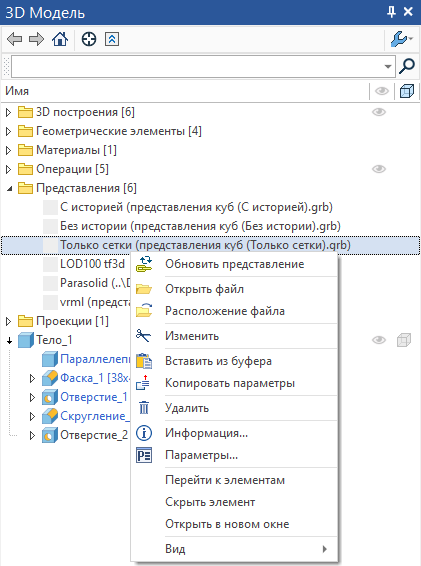

Представления в дереве модели
Представления отображаются в одноимённой папке дерева 3D модели. После имени представления в скобках указан относительный путь к его файлу (если таковой уже создан). В контекстном меню представления, помимо команд, стандартных для всех элементов дерева, доступны команды, позволяющие Обновить представление,
Открыть файл представления и открыть
Расположение файла (если файл уже создан).

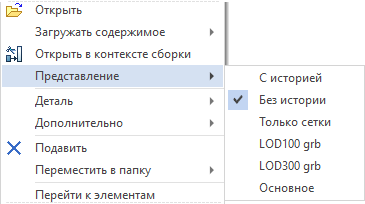

Переключение представлений фрагмента в сборке
Если для фрагмента созданы представления в формате *.grb, то между ними можно переключаться в сборке с помощью контекстного меню фрагмента. Пункт меню Представление содержит список всех доступных представлений подходящего формата. При выборе представления в списке модель фрагмента заменяется в сборке на это представление. Текущее представление отмечено в списке флагом. Для возврата к исходной модели фрагмента используется пункт Основное.
