Шкалы

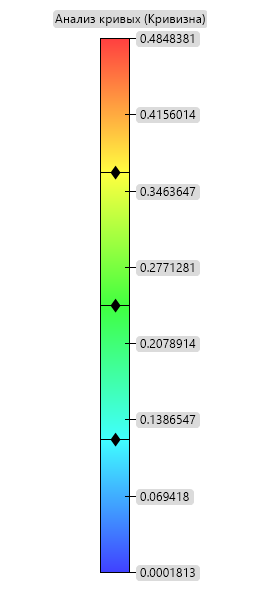

Реализован новый тип элемента модели Шкала, обеспечивающий общесистемный механизм отображения значений при помощи цветового распределения (в виде эпюры). Элементы данного типа создаются при выполнении команд анализа геометрии, при отображении эпюр результатов конечно-элементного анализа, а также при решении ряда других задач.

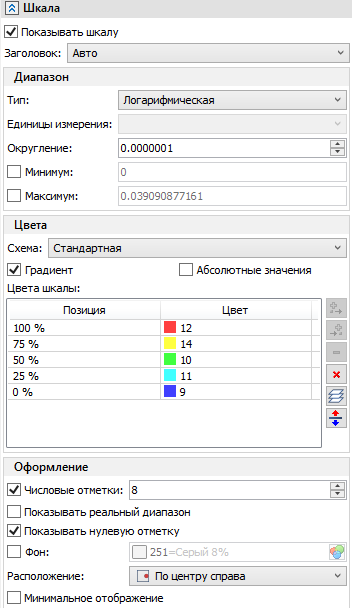

Элемент Шкала обеспечивает управление цветами (палитрой), типом распределения значений (линейное, логарифмическое, экспоненциальное), единицей измерения, диапазоном значений, а также рядом других параметров.

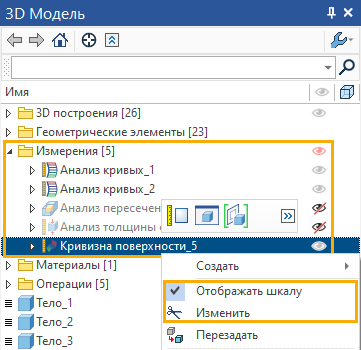

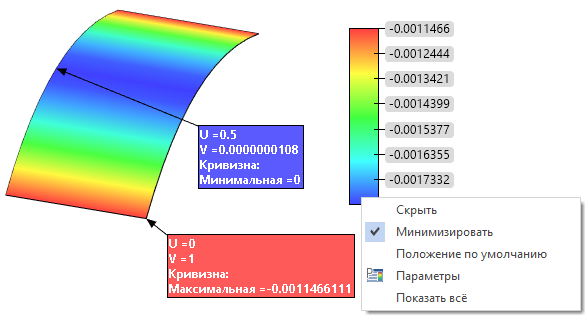

Шкалы могут отображаться в 3D окне вместе со своими «родительскими» элементами (эпюрами).

Шкалы создаются и единообразно управляются во всех командах анализа геометрии.

Механизм шкал позволяет отображать в одном окне несколько эпюр различных типов, каждая из которых может иметь свою шкалу или несколько эпюр одного типа с использованием одной, объединённой шкалы.
