Измерить

В команде Измерить добавлен ряд новых возможностей:

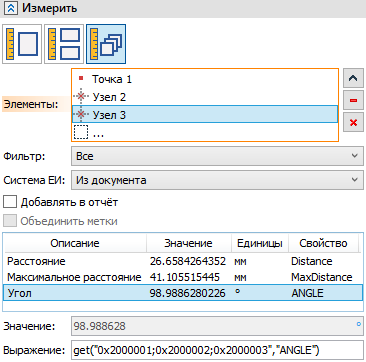

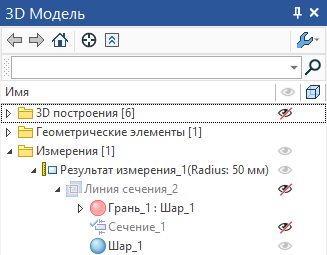

•Измерения виртуальных рёбер и вершин, образованных применением сечения к телам модели.

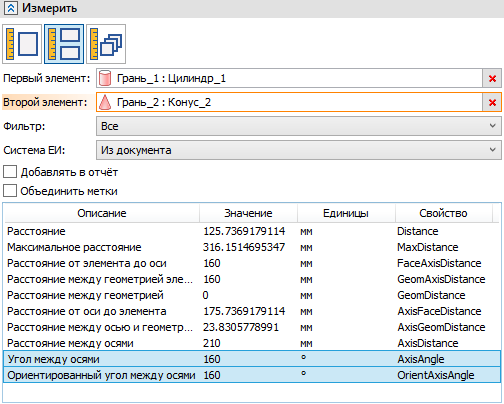

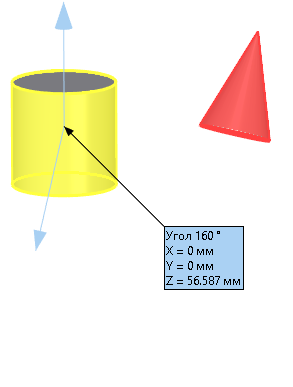

•Измерение угла между осями цилиндрических/конических/тороидальных граней.

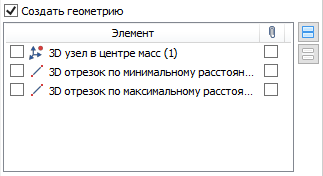

•Создание геометрии по результатам измерения.
Для этого необходимо установить флаг опции Создать геометрию. После активации опции ниже появляется список геометрических объектов, которые могут быть созданы на основе результатов измерения

3D узел может быть создан:

▪в начальной и конечной точках кривой или профиля (незамкнутого);

▪в центре масс тела, массива, кривой и т.д.;

▪в начальной точке поверхности;

3D отрезок может быть создан:

▪по минимальному расстоянию между выбранными объектами;

▪по максимальному расстоянию между выбранными объектами;

▪между начальной и конечной точками кривой или 3D профиля (незамкнутого);

▪между осью и геометрией элемента;

▪между геометрией;

▪от элемента до оси;

В установках системы теперь можно настроить размер стрелок для меток результатов измерения (Установки > 3D > Метки > Размер стрелки измерения).
