Поверхность смещения

Команда обновлена:

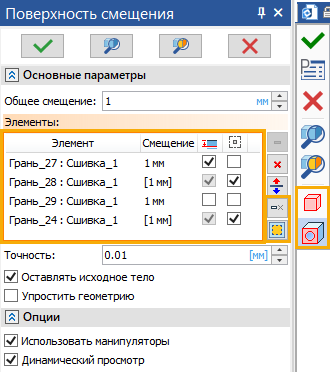

•Поля выбора операций и граней объединены. Переключение между выбором граней и операций осуществляется с помощью автоменю.

•Управление применением общих параметров смещения к отдельным граням перенесено в список элементов. За применение общей величины смещения отвечает флаг в столбце Общий, за применение общего направления - флаг в столбце Направление смещения. Индивидуальный реверс направления возможен только при отключении общей величины смещения.

•Добавлен список исключаемых граней при выборе операции в качестве исходного элемента. Исключаемые грани можно указать вручную, активировав данное поле и выбрав желаемые элементы в 3D окне, или автоматически с помощью новых опции, описанных ниже.

•Добавлена опция Исключить проблемные грани. Она исключает все грани, при построении которых возникли какие-либо проблемы, в т.ч. грани, построение поверхности по которым не удалось из-за ошибок на смежных гранях.

•Добавлена опция Затягивание конфликтных зон. Она анализирует грани, при построении которых возникли какие-либо проблемы, и исключает только те, построение поверхности по которым не удалось из-за ошибок на самих этих гранях. Таким образом, данная опция исключает меньшее количество граней, чем опция Исключить грани, приведшие к ошибкам, но требует больше вычислительных ресурсов.

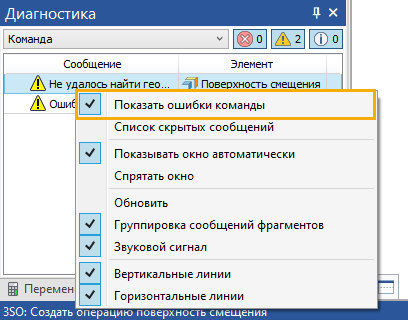

•Добавлена подсветка проблемных граней через опцию Показать ошибки команды в окне Диагностика.
