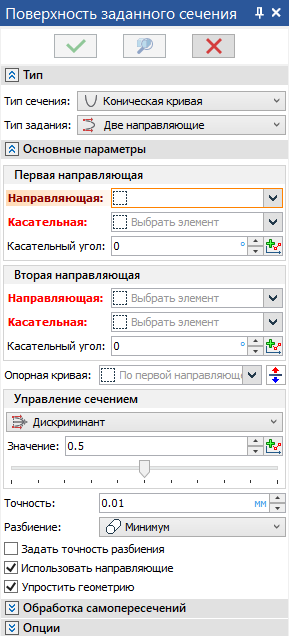

Поверхность заданного сечения

Команда Переходная поверхность заменена новой командой Поверхность заданного сечения с расширенными возможностями.

Поверхность строится путём протягивания сечения заданной формы вдоль выбранных направляющих в пределах области построения, определяемой совокупностью выбранных исходных объектов.

Ориентация сечений в пространстве определяется опорной кривой: в каждой точке опорной кривой можно построить касательную, которая будет задавать нормаль плоскости сечения.

Сечение создаваемой поверхности может представлять собой коническую кривую (параболу, гиперболу или дугу эллипса), окружность или дугу окружности, прямую или уже имеющийся в модели контур произвольной формы. В команду встроен инструментарий диагностики и устранения самопересечений.

Дополнительно можно задать условия касания создаваемой поверхности к имеющимся элементам модели и/или закон изменения геометрических параметров сечения по длине опорной кривой.
