Таблица сгибов

Вызов команды:

С помощью данной команды можно создать на чертеже таблицу, содержащую информацию о сгибах всех имеющихся в сцене тел.



         Листовая деталь                        Таблица сгибов

Таблица сгибов является разновидностью отчёта. Шаблон отчета входит в поставку T-FLEX CAD. При необходимости шаблон можно отредактировать вручную.

Подробная информация о работе с шаблонами отчётов доступна в разделе Создание шаблона отчёта.

Данные для отчёта берутся из специального состава изделия, который тоже называется Таблица сгибов. Такой состав изделия можно создаётся одним из следующих способов:

•с помощью служебного окна Состав изделия;

•с помощью специальной команды Данные для таблицы сгибов;

•автоматически при вызове команды Таблица сгибов или Обозначение линии сгиба.

Подробная информация о работе с составами изделия доступна в разделе Состав изделия, отчёты, спецификация

После вызова команды Таблица сгибов предварительное изображение области таблицы начинает следовать за курсором. Расположите его в требуемом месте и нажмите . Таблица появится на чертеже и сразу будет автоматически заполнена. В дальнейшем при необходимости обновить таблицу воспользуйтесь командой Обновить отчёт в контекстном меню таблицы или командой Полный пересчёт с установленным флагом Отчёты/спецификации. Также таблицу можно редактировать вручную. Таблица сгибов, размещенная на чертеже, представляет собой параграф-текст со вставленной в него таблицей, соответственно при редактировании доступны все опции, характерные для указанных команд.

Имейте в виду, что ручной ввод значений в поля таблицы сгибов приведёт к невозможности автоматического обновления данных полей.

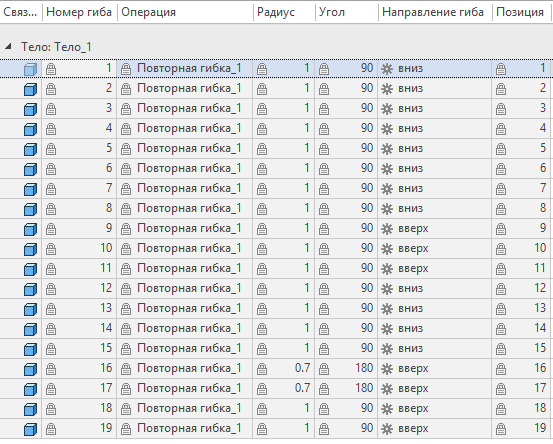

Команда Данные для таблицы сгибов создаёт новый состав изделия типа Таблица сгибов:

В соответствующие колонки состава изделия добавляется информация о сгибах.

Состав Таблица сгибов можно также создать в окне Состав изделия вручную.

На основе данных из этого состава изделия можно создать таблицу сгибов на чертеже и обозначения линий сгиба.
