Обработка перекрытий Сглаживания рёбер

На практике довольно часто поверхность сглаживания вступает в контакт с элементами геометрии тела, не являющимися гранями, которые образуют сглаживаемое ребро. В этом случае система использует специальные опции обработки таких перекрытий. Управление данными опциями при создании сглаживания рёбер осуществляется в разделе Обработка перекрытий окна Параметры.

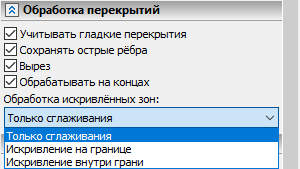

В данном разделе присутствуют флаги опций обработки перекрытий и выпадающее меню способов Обработки искривлённых зон

По умолчанию, все флаги установлены. В таком случае система пытается применить все возможные опции обработки перекрытий в порядке их расположения в интерфейсе. Т.е. сначала система пытается применить опцию Учитывать гладкие перекрытия, затем Сохранять острые рёбра вместе с подопцией Обрабатывать на концах, и в конце Вырез.

При необходимости можно выключить те или иные опции снятием соответствующих флагов.

Если все флаги сняты, а поверхности сглаживания наползают на грани и рёбра тела, то сглаживание не будет построено.

Учитывать гладкие перекрытия

Опция применяется, когда поверхность сглаживания перекрывается существующим скруглением на обрабатываемом теле. В зоне сопряжения поверхность сглаживания деформируется для обеспечения касания к перекрываемой поверхности.





Опция Учитывать гладкие перекрытия применима как к Скруглениям так и к Фаскам.

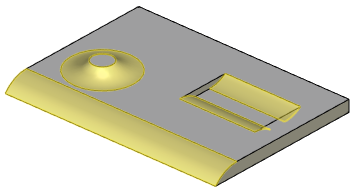

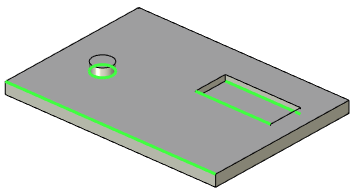

Сохранять острые рёбра

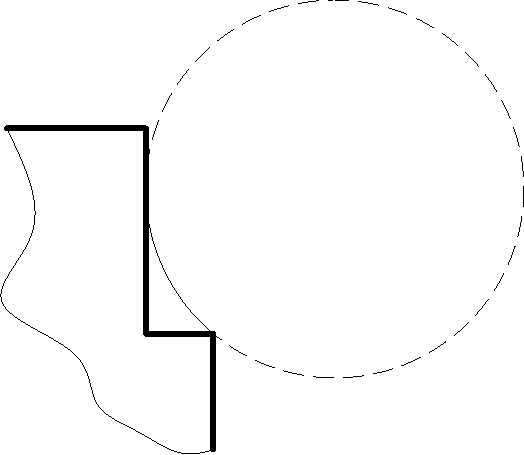

При построении скругления остаётся неизменным острое ребро, на которое наползает поверхность скругления при построении сглаживания. Поверхность скругления в зоне соприкосновения с ребром формируется качением шарика, касательно к одной исходной грани и с опорой на стесняющее ребро.



Опция Сохранять острые рёбра неприменима к фаскам.


При включенной опции Сохранение острых рёбер имеется возможность дополнительно включать/выключать опцию Обрабатывать на концах, анализирующую случаи, когда только часть сглаживаемой поверхности (на концах) наползает на острое ребро.





Опция Обрабатывать на концах неприменима к фаскам



Вырез

Скругление строится так, что элемент, на который заползает поверхность сглаживания, игнорируется, и деформации поверхности сглаживания не происходит, а поверхности пересекаемого элемента обрезаются или достраиваются.





Опция Вырез применима как к Скруглениям так и к Фаскам.





В некоторых случаях, когда построение сглаживания возможно только при применении опции Вырез, она будет применена автоматически независимо от состояния флагов в разделе Обработка перекрытий окна Параметры.



Обработка искривлённых зон

Иногда в модели в пределах построения сглаживания присутствуют места, в которых радиус кривизны поверхностей настолько мал, что сглаживающий шарик заданного радиуса не может прокатиться с соблюдением непрерывного касания к боковым стенкам.  В таком случае система может использовать специальные обработки для обеспечения сглаживания заданным радиусом в искривлённой зоне:

•Только сглаживания – в этом случае система будет обрабатывать искривленные зоны самым быстрым алгоритмом, считая, что поверхности таких областей созданы только сглаживаниями постоянного радиуса. При несоответствии типа исходной поверхности и невозможности создать новое сглаживание выдаётся ошибка.

•Искривление на границе – система обрабатывает искривленные зоны, считая, что зона с большой кривизной занимает пространство какой-нибудь грани боковой стенки целиком.

•Искривление внутри грани – это наиболее сложный, но и самый универсальный алгоритм. Он позволяет обрабатывать такие случаи, когда зона с большой кривизной расположена на участке грани боковой стенки сглаживания. В этом случае поверхность сглаживания дополнительно дробится для обеспечения правильной обработки.



Отключение ненужных, более сложных алгоритмов позволит несколько ускорить время пересчета модели.

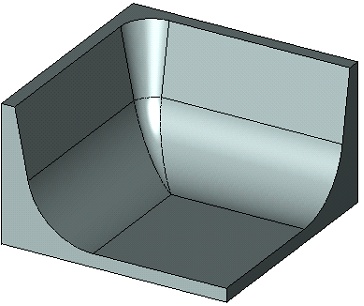

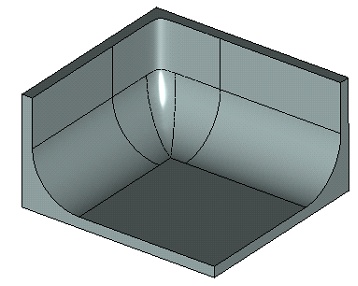

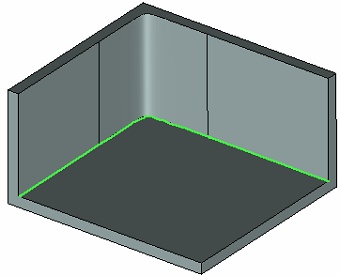

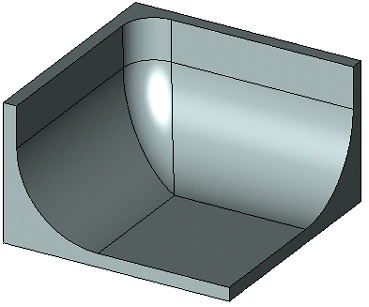

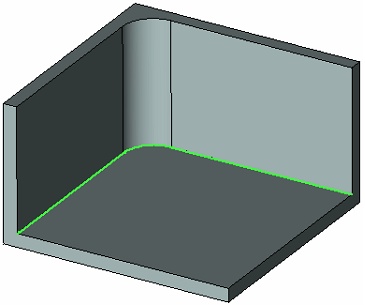

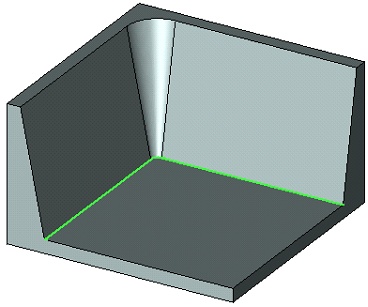

Примеры обработки зон с большой кривизной в боковой стенке сглаживания различными алгоритмами:
