Погасить/показать 2D элементы |

|
Погасить/показать 2D элементы |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
|
Клавиатура |
Текстовое меню |
<ESO> |
|
Данная команда позволяет управлять видимостью отдельных 2D элементов на чертеже или активной рабочей плоскости.
В состав автоменю этой команды доступны следующие опции:
|
<S> |
Список элементов, доступных для выбора. |
|
<L> |
Показать список погашенных элементов. |
|
<*> |
Показать все погашенные элементы. |
|
<Esc> |
Выйти из команды. |
Опция
вызывает окно селектора, определяющего список элементов, выбор которых разрешён в процессе работы данной команды. Установки селектора, сделанные внутри команды, не влияют на установки, заданные в команде
Селектор. По умолчанию после вызова команды в селекторе разрешён выбор всех элементов.
Для того чтобы сделать элемент невидимым достаточно указать на него курсором мыши и нажать левую кнопку мыши. При этом изображение элемента исчезает с экрана, т.е. он становится погашенным элементом чертежа. Скрытые элементы не отображаются на экране, но могут быть выбраны в командах создания и/или редактирования 2D элементов.
Опция

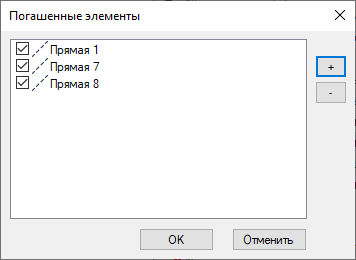

выводит окно со списком всех погашенных элементов.
Для восстановления видимости какого-то элемента необходимо снять флаг, слева от его имени. Графические кнопки «+», «-» позволяют снять/установить отметку для всех элементов списка.
При вызове опции
все погашенные элементы чертежа станут видимыми.
Следует отметить, что погашенные элементы чертежа могут образоваться в результате выполнения команды Выделить фрагмент.
