Пересчёт полей допусков

Вызов команды:

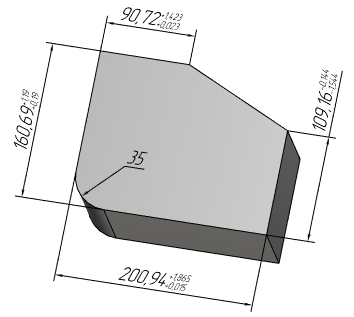

Команда выполняет коррекцию номиналов всех размеров по нижнему, верхнему пределам или по середине поля допуска. Соответственно, в случае с пересчётом в середину поля допуска, новое поле допуска размера становится симметричным. Эту функцию удобно применять при адаптации 3D модели для расчёта траекторий инструмента в модуле ЧПУ.

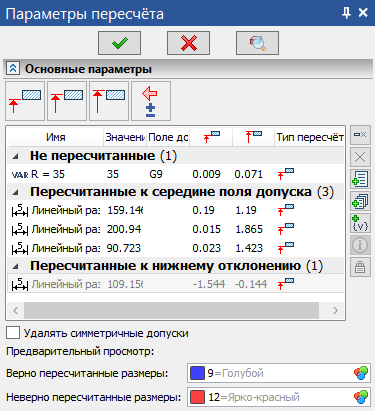

После вызова команды открывается диалог параметров пересчёта:

Для каждого выбранного размера можно указать свой вариант пересчёта.

После выбора варианта пересчёта необходимо выбрать требуемые размеры. Это можно сделать вручную, выбирая размеры в 3D сцене, или с помощью кнопок Добавить все размеры текущего вида, Добавить все размеры модели, Добавить все переменные с допуском.

Для того чтобы добавить переменные, необходимо заранее в параметрах переменной задать допуск.

Для каждого размера можно открыть окно Информация.

Для того чтобы пересчитывать значения, изменённые после пересчёта допусков, предназначена соответствующая опция .

Пересчёт размеров осуществляется при нажатии пиктограммы . Предварительно можно просмотреть результат пересчёта с помощью опции .

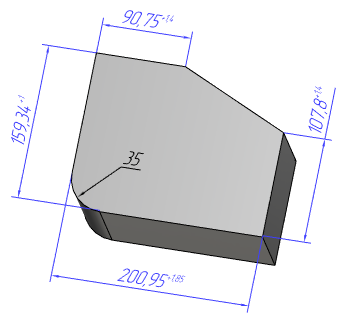

При предварительном просмотре результата пересчёта система разными цветами выделяет размеры, которые ей удалось пересчитать, и те, которые не удалось пересчитать, либо они были пересчитаны неверно. По умолчанию верно пересчитанные размеры помечаются синим цветом, не верно пересчитанные размеры – красным цветом. При необходимости в окне параметров можно установить свои цвета пометки.

В качестве значения отклонений могут быть заданы как симметричные значения, полученные в результате пересчёта, так и нулевые значения. Выбор осуществляется установкой/снятием флага Удалять симметричные допуски. Когда флажок снят, в параметры пересчитанных размеров заносятся симметричные отклонения, когда флажок установлен – нулевые значения отклонений.
