Информация об элементах

Вызов команды:

Также команда доступна в контекстном меню различных элементов.

Команда вызывает окно, содержащее информацию об элементах документа.

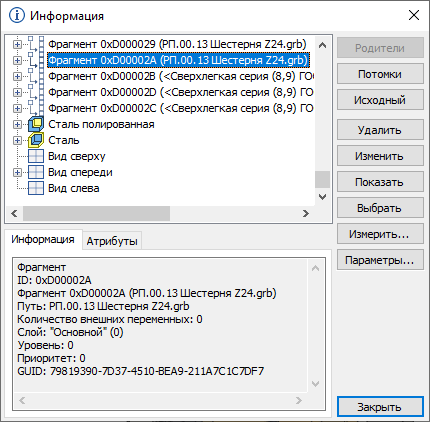

Окно команды состоит из трёх частей:

•левая верхняя часть окна содержит дерево связей;

•правая часть окна содержит кнопки, позволяющие применить различные действия к элементу, выбранному в дереве;

•левая нижняя часть окна содержит вкладки Информация и Атрибуты с различными данными элемента, выбранного в дереве.

При работе с окном Информация пользователю доступны все средства навигации между окнами и страницами текущего документа. При этом доступны команды, не меняющие состава текущего документа (например, изменение масштаба чертежа). Окно Информация закрывается автоматически при переходе в окно любого другого документа, при закрытии документа, при удалении объектов текущего документа, а также при изменении их параметров или создании новых объектов.

Дерево связей

Если при создании одного элемента используются данные другого элемента, то между такими элементами образуется связь, где первый элемент является потомком второго, а второй - родителем первого. Эти связи можно увидеть в дереве связей, отображаемом в левой верхней части окна Информация.

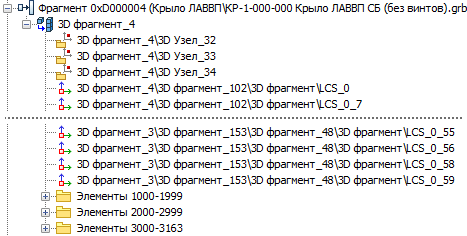

Если вызвать команду Информация без предварительного выбора элементов, то на верхнем уровне дерева будут показаны 3D элементы, не имеющие родителей. Каждый последующий уровень содержит элементы-потомки элементов предыдущего уровня. По умолчанию дерево свернуто, т.е виден только верхний уровень. С помощью кнопок, отображаемых в дереве, можно разворачивать и сворачивать уровни. В случае наличия большого количества элементов на одном уровне, при раскрытии уровня отображаются только первые 999 элементов, а остальные группируются в папки по тысяче элементов в каждой.

Развернув все уровни, можно увидеть связи между всеми имеющимися в документе 3D элементами.

Элементы в дереве можно выбирать с помощью . При выборе элемента в дереве связей он также выбирается в 3D модели или на чертеже.



Кнопки, расположенные справа от дерева, позволяют переключиться в режимы отображения родителей или потомков выбранного элемента. При этом выбранный элемент становится корневым элементом дерева, а элементы, не являющиеся его родителями или потомками, не отображаются.



Если выбрать какие-либо элементы (неважно, 2D или 3D) перед вызовом команды Информация, то по умолчанию будут показаны только потомки выбранных элементов.

Действия над элементами

С помощью кнопок, расположенных в правой части окна Информация, можно выполнить следующие действия:

•Родители
Переключает дерево связей в режим отображения родителей элемента, выбранного на момент нажатия кнопки. Этот элемент становится корневым, а каждый последующий уровень дерева содержит элементы-родители элементов предыдущего уровня.

•Потомки
Переключает дерево связей в режим отображения потомков элемента, выбранного на момент нажатия кнопки. Этот элемент становится корневым, а каждый последующий уровень дерева содержит элементы-потомки элементов предыдущего уровня. При вызове команды Информация с предварительным выбором элемента данный режим активен по умолчанию.

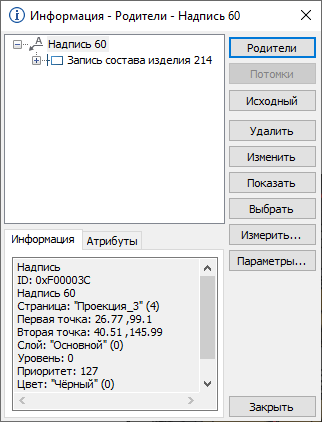

В заголовке окна Информация указан текущий режим дерева связей (Родители или Потомки). Если корневой элемент отличается от выбранного в момент вызова команды, в заголовке окна также указывается имя корневого элемента.

•Исходный

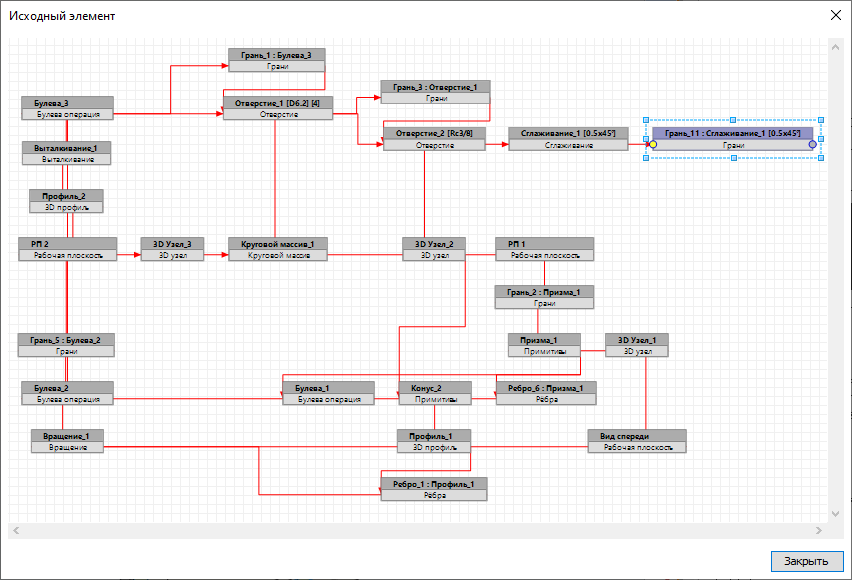

Вызывает отдельное окно с графом зависимостей, отражающим всю историю построения текущего элемента, начиная с его самого раннего родителя. Узлы графа можно выбирать нажатием . Для выбора нескольких элементов можно использовать +<Shift>, +<Ctrl> и выделение рамкой. При выборе узлов на графе соответствующие им элементы выбираются в дереве модели.



•Удалить
Закрывает окно Информация и удаляет из документа элемент, выбранный в дереве связей на момент нажатия кнопки.

•Изменить

•Закрывает окно Информация и запускает команду редактирования элемента, выбранного в дереве связей на момент нажатия кнопки.

•Показать
Наводит камеру в 3D или 2D окне на элемент, выбранный в дереве связей на момент нажатия кнопки.

•Выбрать
Закрывает окно Информация и наводит камеру в 3D или 2D окне на элемент, выбранный в дереве связей на момент нажатия кнопки.

•Измерить
Закрывает окно Информация и запускает команду Измерить для элемента, выбранного в дереве связей на момент нажатия кнопки.

•Параметры
Вызывает диалог параметров элемента, выбранного в дереве связей на момент нажатия кнопки.

•Закрыть
Закрывает окно Информация.

Информация

Вкладка Информация содержит различные данные элемента, выбранного в дереве связей. Набор доступной информации зависит от типа выбранного элемента. Для всех элементов в верхней части вкладки отображается тип элемента, его системные идентификаторы и имя. Информация на данной вкладке предоставляется только для чтения.

Атрибуты

Любому элементу можно назначить произвольные атрибуты. Поддерживаются следующие типы атрибутов:

•Текстовый
Набор символов.

•Целый
Целое число.

•Вещественный
Вещественное число.

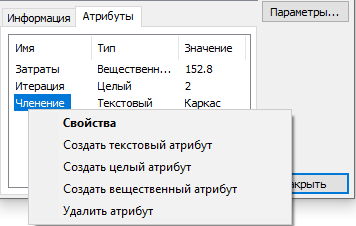

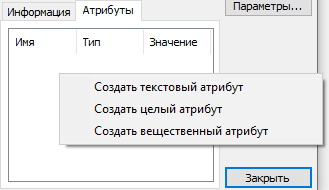

Атрибуты назначаются с помощью внешних приложений или вручную. Атрибуты можно использовать для фильтрации исходных данных при создании состава изделия. Для просмотра и ручного изменения атрибутов элемента используется вкладка Атрибуты окна Информация. Вкладка содержит список атрибутов элемента, выбранного в дереве связей. Для каждого атрибута отображается его Имя, Тип и Значение. Команды создания атрибутов различных типов доступны в контекстном меню списка атрибутов и контекстном меню имени атрибута. Последнее меню также позволяет удалить атрибут или открыть диалог его свойств. Диалог свойств также открывается при создании атрибута.

Диалог свойств атрибута содержит его Тип, Имя и Значение. Значение можно изменить в любой момент. Имя можно задать только при создании атрибута. Тип определяется выбором команды создания атрибута.
