Ограничения > Горизонтальность и Вертикальность

Вызов команды:

Данные ограничения можно применять к отрезкам или эллипсу (оси эллипса).

Если применить ограничение Горизонтальность, то отрезок или ось примет горизонтальное положение и будет его сохранять при редактировании эскиза. Горизонтальность подразумевает параллельность оси Х.

Если применить ограничение Вертикальность, то отрезок или ось примет вертикальное положение и будет его сохранять при редактировании эскиза. Вертикальность подразумевает параллельность оси Y.

При применении данных ограничений к эллипсу, они накладываются на большую ось. Если в результате редактирования эллипса, ось, являвшаяся большой при создании ограничения, станет малой, то ограничение будет автоматически переназначено на другую ось.



При применении ограничений отрезки и эллипсы меняют своё положение, но сохраняют форму и размеры.



Данные ограничения позволяют выбирать сразу несколько объектов.



Пиктограмма ограничения отображается рядом с серединой ограничиваемого объекта

Пример

Горизонтальность и вертикальность отрезков и оси эллипса

Пусть нам дано три отрезка и три эллипса. Применим ограничение Горизонтальность к двум отрезкам и эллипсу, а ограничение Вертикальность - к одному отрезку и двум эллипсам.

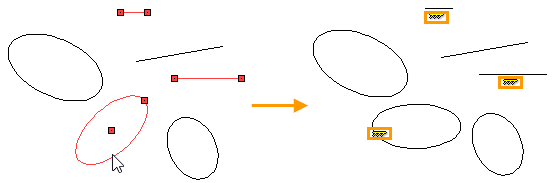

Выбираем в Ленте ограничение Горизонтальность. При помощи выбираем два отрезка и эллипс. После выбора отрезки и большая ось эллипса становятся горизонтальными. Заканчиваем ввод объектов ограничения ( или <Ctrl>+<Enter>). Будет создано три ограничения, что можно увидеть на чертеже по появившимся пиктограммам или в окне Элементы модели.

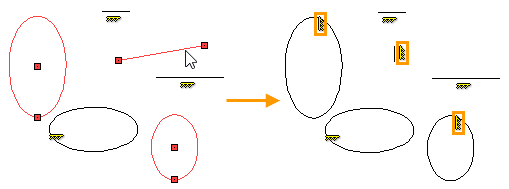

Выбираем в Ленте ограничение Вертикальности. При помощи выбираем два эллипса и отрезок. После выбора отрезок и большие оси эллипса становятся вертикальными. Заканчиваем ввод объектов ограничения ( или <Ctrl>+<Enter>). Вновь будет создано три ограничения, что можно увидеть на чертеже по соответствующим пиктограммам или в окне Элементы модели.

При редактировании элементов, к которым применено ограничение, можно менять длину отрезков и размеры осей эллипсов, а также положение элементов на чертеже, но угол элементов останется неизменным: отрезки и большие оси эллипсов останутся горизонтальными или вертикальными.
