Ограничения > Смещение

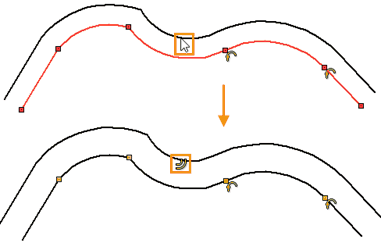

Данное ограничение автоматически создаётся, если построить Кривую смещения. На чертеже оно обозначается пиктограммой рядом с серединой кривой смещения. Благодаря данному ограничению, кривая смещения, состоящая из отрезков и дуг, при параметризации и редактировании ведёт себя как единая линия. Кривая смещения может быть построена как для исходных линий, на которых есть ограничения, так и для линий без ограничений.

Данные ограничения создаются только, если при создании кривой смещения включен режим Автоматическое создание ограничений. Если ограничения не были созданы изначально при создании кривой смещения, то создать их потом вручную или при помощи команды Поиск ограничений невозможно.

Пример

Касание кривой смещения к зафиксированному отрезку

Пусть в режиме непрерывного ввода линий построена последовательность из отрезков и дуг. Вызываем команду Эскиз (<SK>), включаем режим Автоматическое создание ограничений (<Ctrl>+<F2>), выбираем команду Кривая смещения (<Ctrl>+<J>). При помощи выбираем последовательность линий, и при помощи выбираем положение кривой смещения. Как только положение кривой смещения было определено, автоматически создалось ограничение Смещение.

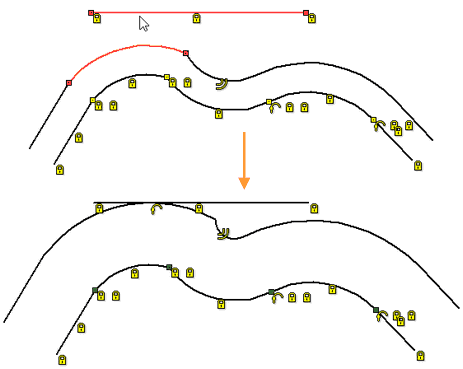

Добавим на чертёж горизонтальный отрезок и зафиксируем его ограничением Полная фиксация. Также добавим полную фиксацию на все линии исходной последовательности. Затем при помощи ограничения Касание зададим ограничение между отрезком и дугой кривой смещения.

Кривая смещения переместилась как единая линия, сохранив равное расстояние от исходной последовательности линий, и дуга кривой смещения стала касательной к отрезку.
