Окно "Параметры"

Вызов окна:

Окно параметров используется в большинстве команд создания элементов чертежа, 3D элементов построения и операций для задания параметров создаваемого или редактируемого объекта.





По умолчанию в левой части экрана расположено окно, объединяющее системные окна Параметры, Меню документов и 3D модель. Переключение между окнами осуществляется при помощи одноимённых закладок. При необходимости любое окно можно расположить в произвольном месте экрана. Для этого надо нажать правую кнопку мыши внутри окна, выбрать в контекстном меню команду Сделать плавающим и затем перетащить его в удобное для Вас место. Команда контекстного меню Спрятать позволяет погасить данное окно.

Ещё один пункт контекстного меню в окне Параметры это Показывать автоматически. Устанавливать этот флаг имеет смысл, если окно будет спрятано. Тогда при вызове команды или обращению к окну параметров какого-нибудь элемента окно будет появляться на экране, а при выходе - исчезать. Если окно сделать плавающим, то в контекстном меню появится опция Автоматически изменять размер. При  установленном флаге размер окна подбирается автоматически в соответствии с размером диалога параметров текущей команды, иначе при вызове новой команды размеры окна будут совпадать с размерами окна параметров предыдущей команды.

Если параметры команды предполагают возможность использования переменных, то справа от поля редактирования значения предусмотрено поле, показывающее текущее значение, если оно задано при помощи переменной или выражения. Если значение какого-либо параметра задано значением Из документа или По умолчанию (например, параметры операций листовой штамповки), то справа от этого поля выводится реальное значение этого параметра.

Заголовок и содержимое окна зависят от активной на данный момент команды и её опции. Параметры, отображаемые в окне, можно изменять, непосредственно вводя требуемое значение с клавиатуры. Текущее поле для ввода значений можно устанавливать, указав на него курсором и нажав , или при помощи клавиатуры. Сочетание клавиш для перехода в то или иное поле окна параметров отображается во всплывающей подсказке при наведении курсора на данное поле.

Разделы, вкладки, группы параметров

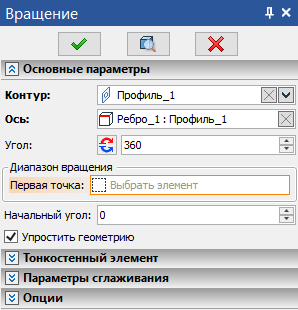

Немодальный диалог может быть раскладным, т.е. группы параметров диалога могут быть скрыты. Если раскрыть часть какого-то диалога, то этот признак сохраняется именно для этого диалога и при последующем входе в данную команду вид окна будет сохранён. В командах создания 3D элементов и операций в окне Параметры доступны кнопки Закончить ввод, Предварительный просмотр результата операции и Выйти из команды, работающие синхронно с соответствующими опциями в автоменю.

Стандартные элементы интерфейса

Большинство параметров команд и создаваемых ими объектов задаются в окне Параметры и в диалогах параметров с помощью следующих основных стандартных элементов интерфейса:

•Поля выбора исходных элементов

•Поля ввода значений параметров

•Элементы интерфейса для выбора одной из нескольких взаимоисключающих опций

•Флаги

Для некоторых параметров доступны нестандартные элементы интерфейса, приемы работы с которыми приведены в описаниях соответствующих команд.

Основные темы в этом разделе:

•Контекстные меню полей ввода
