Плоскость между двумя плоскостями

Вызов команды:

Данная команда позволяет создать одну или несколько рабочих плоскостей между двумя плоскостями или гранями.

Результат зависит от того, параллельны ли выбранные плоскости/грани друг другу, и от величины параметров Количество и Отношение. Параметр Отношение определяет положение создаваемых плоскостей и по умолчанию равен 0.5. Параметр Количество определяет количество создаваемых плоскостей и по умолчанию равен 1, при этом величину Отношения можно изменить либо в окне параметров команды, либо при помощи манипулятора в 3D окне, а с помощью кнопки, расположенной справа от поля ввода значения Отношения, можно Сменить направление расчета положения плоскости на противоположное (по умолчанию положительным считается направление от первой исходной плоскости ко второй). Если задать Количество больше 1, то величина Отношения рассчитывается автоматически как обратная Количеству и не может быть изменена непосредственно пользователем, а направление не имеет значения, т.к. все создаваемые плоскости располагаются с одинаковым шагом относительно друг друга и исходных плоскостей.

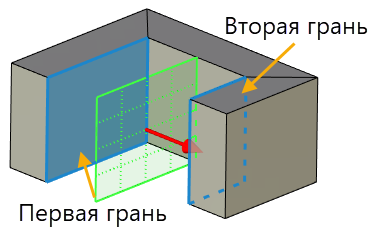

Параллельные плоскости

Если исходные плоскости параллельны, то результирующие плоскости также параллельны им, а расстояния между первой исходной плоскостью и первой результирующей, между соседними результирующими плоскостями, а также между последней результирующей и второй исходной, будут равны расстоянию между исходными плоскостями, умноженному на Отношение.

При создании одной плоскости положительные значения откладываются по направлению от первой исходной плоскости ко второй, отрицательные - противоположно. Знак Отношения можно изменить с помощью кнопки Сменить направление.

Таким образом:

•При значении Отношения "0" результирующая плоскость совпадает с первой из исходных.

•При значении Отношения "1" результирующая плоскость совпадает со второй из исходных.

•При значениях Отношения между "0" и "1" результирующая плоскость делит расстояние между исходными плоскостями в пропорции, соответствующей данному значению.

•При значениях Отношения меньше "0" результирующая плоскость располагается по одну сторону от обеих исходных плоскостей. Расстояние от ближайшей (первой) исходной плоскости до результирующей соответствует расстоянию между исходными плоскостями, умноженному на модуль Отношения.

•При значениях Отношения больше "1" результирующая плоскость располагается по одну сторону от обеих исходных плоскостей. Расстояние от ближайшей (второй) исходной плоскости до результирующей соответствует расстоянию между исходными плоскостями, умноженному на разность между Отношением и единицей.

При создании набора плоскостей результирующие плоскости делят пропорционально отношению расстояние между исходными плоскостями, а смена направления и ввод отрицательных значений отношения недоступны.

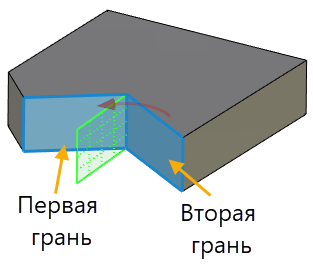

Непараллельные плоскости

Если исходные плоскости не параллельны, угол между первой исходной плоскостью и первой результирующей, углы между соседними результирующими плоскостями, а также угол между последней результирующей плоскостью и второй исходной, будут равны углу между первой и второй исходными плоскостями, умноженному на Отношение.

При создании одной плоскости по умолчанию положительные значения откладываются по направлению кратчайшего поворота от первой исходной плоскости ко второй, отрицательные - противоположно. Можно переключить направления положительных и отрицательных значений с помощью кнопки Сменить направление. Знак Отношения при этом не изменится.

При создании набора плоскостей результирующие плоскости делят пропорционально отношению меньший угол между исходными плоскостями, а смена направления и ввод отрицательных значений отношения недоступны.



Порядок построения

Для создания плоскости выполните следующие действия после вызова команды:

1.Выберите первую плоскость.

2.Выберите вторую плоскость.

3.Задайте количество создаваемых плоскостей (необязательное действие).

4.Задайте отношение (необязательное действие, доступное при создании одной плоскости).

5.Задайте систему координат рабочей плоскости (необязательное действие).

6.Задайте дополнительные параметры (необязательное действие).

7.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.
