Кейс по разработке и изготовлению коробки для брелока в T-FLEX CAD

Автор:  Грядунов Игорь Михайлович
Организация:  ОГУ имени И.С. Тургенева

Описание проекта

Основная идея проекта заключалась в создании обучающего мультимедийного ролика по написанию управляющих программ для фрезерной обработки на станках с ЧПУ на примере коробки для брелока. Также на видеоролике показан процесс создания комплекта конструкторской документации на проектируемое изделие.

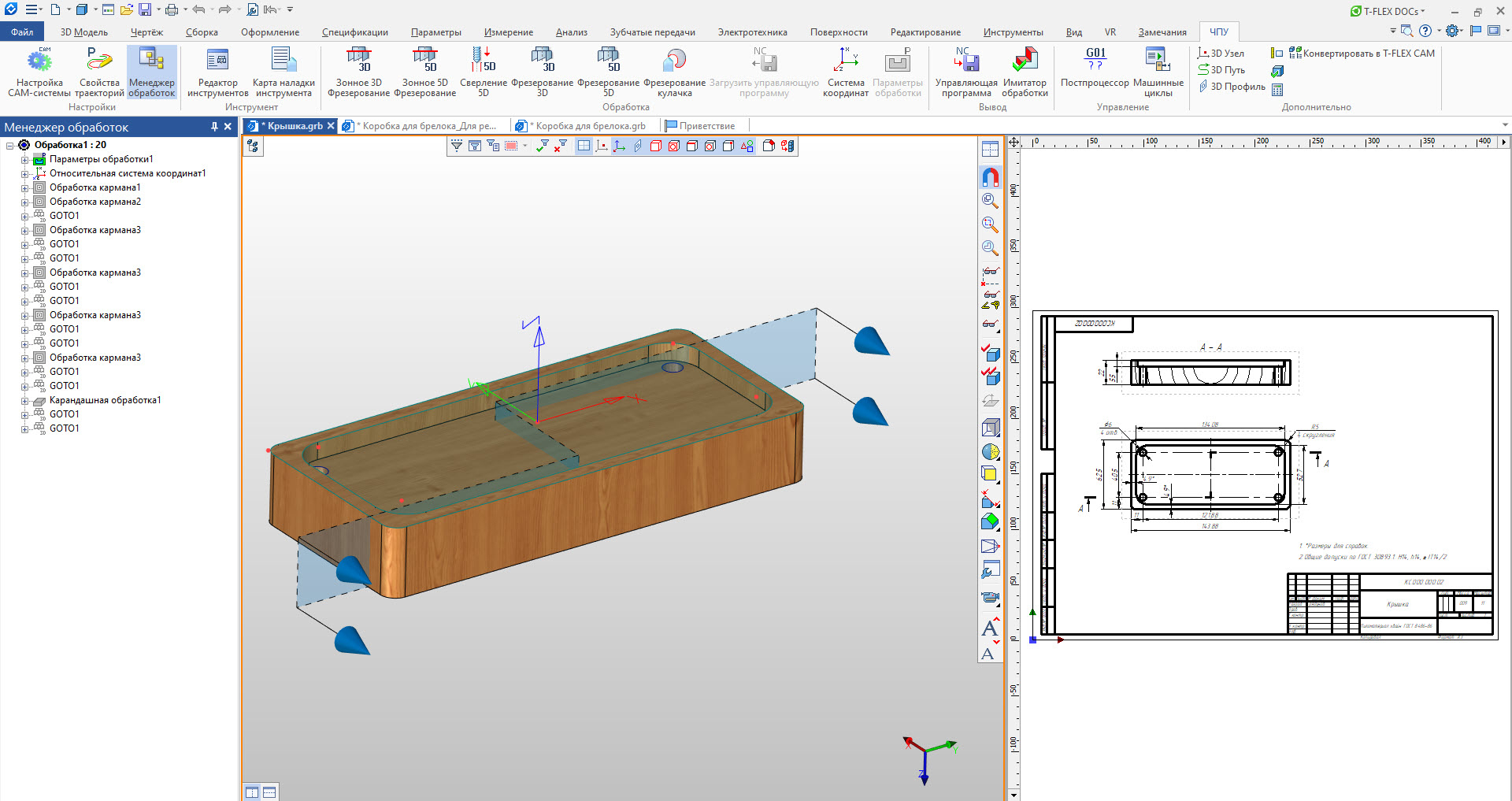

Работа выполнена в академической версии T-FLEX CAD с применением модуля T-FLEX ЧПУ.

Геометрия создаваемой модели не является сложной, так как проектируется с учётом способа изготовления и возможностей оборудования.

При решении кейса применялись различные подходы к моделированию:

– использование стандартных примитивов;

– формирование геометрии на основе профилей;

– прямое задание длин выталкивания элементов и с привязкой к геометрии модели;

– применение параметрических зависимостей: наложение размерных зависимостей при работе на рабочих плоскостях; автоматическое создание геометрических ограничений, например – подобие контуров;

– применение внешней геометрии при работе над проектом и использование её элементов как основы для определения формы и размеров некоторых элементов.

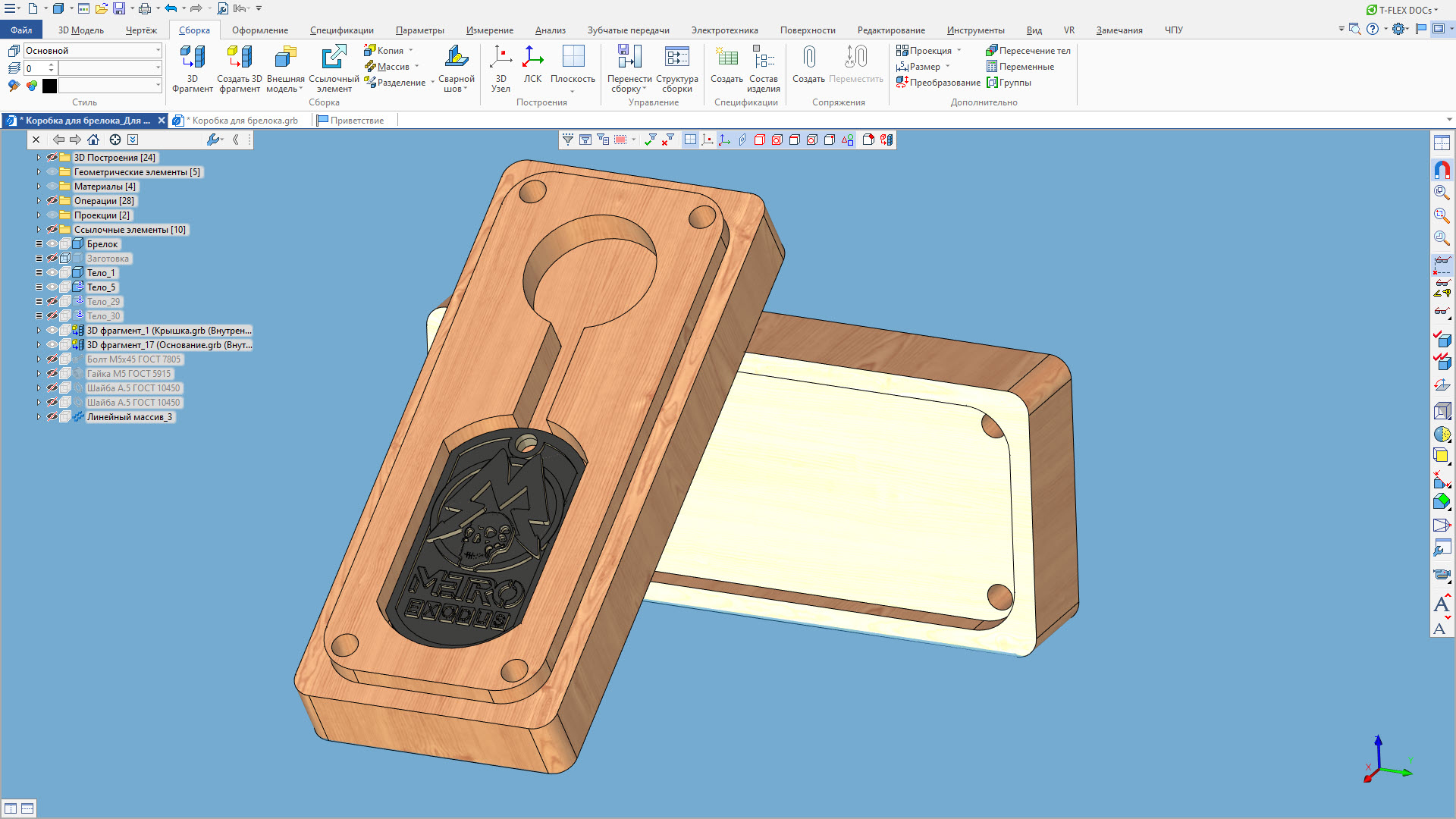

В проекте использован подход проектирования «Сверху-вниз», т.е. разработка сборочной единицы с её последующей деталировкой и формированием структуры изделия.

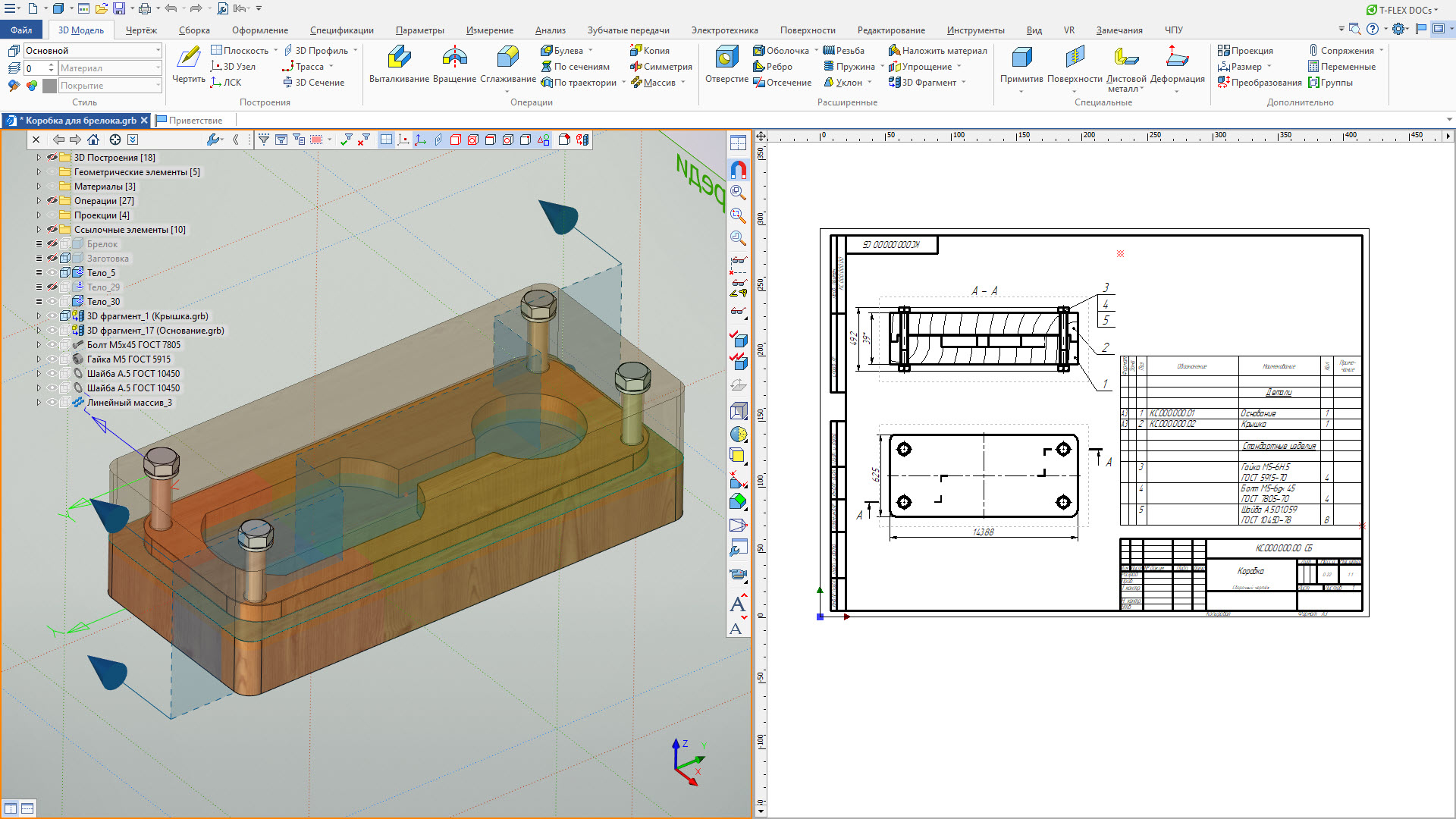

Несмотря на простоту моделей и сборочной единицы, осуществлено деталирование трёхмерной сборки, создание чертежей деталей, чертежа сборочной единицы, формирование структуры изделия и спецификации.

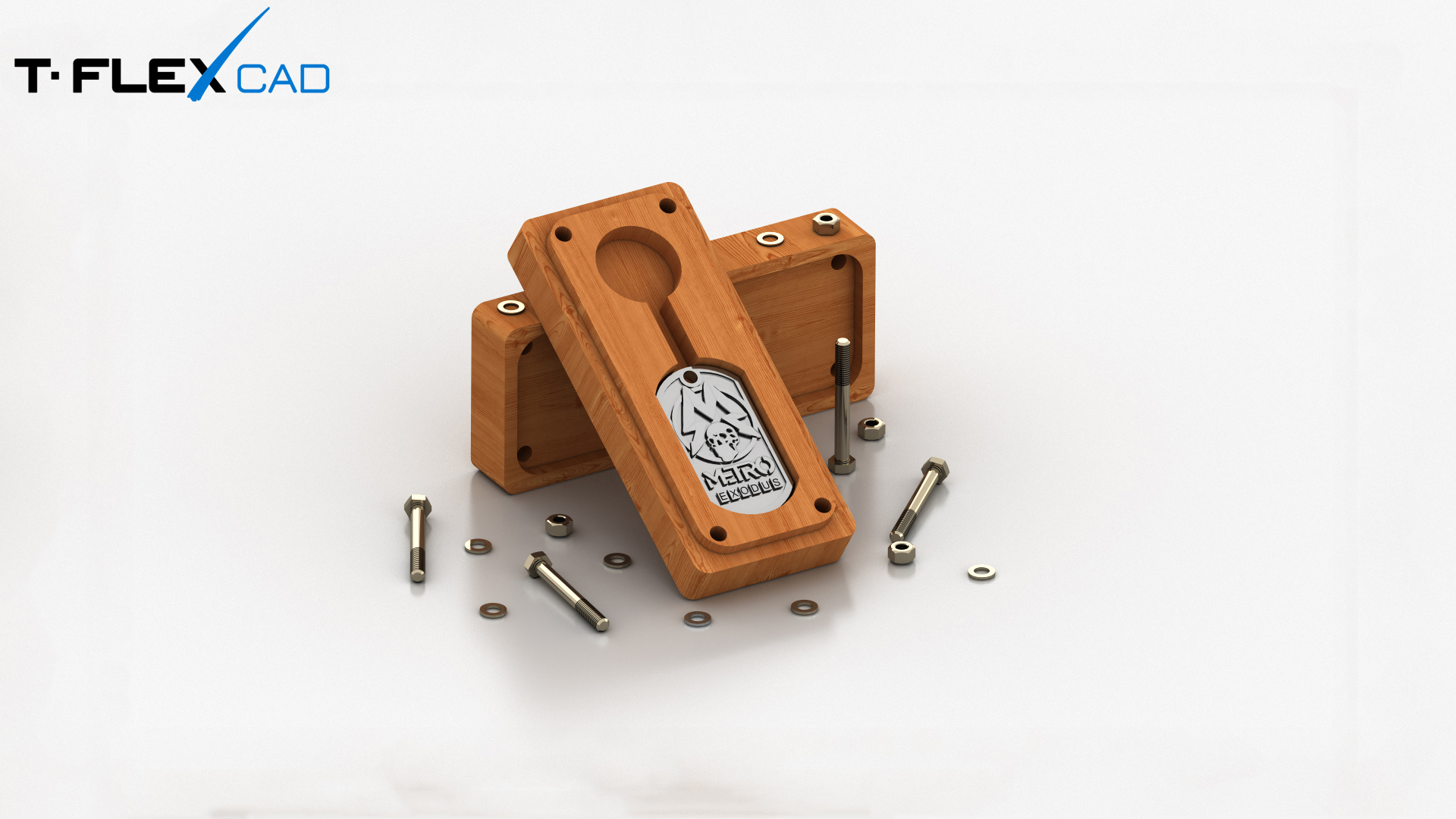

При работе над проектом использовались возможности системы T-FLEX CAD для создания фотореалистичных изображений.

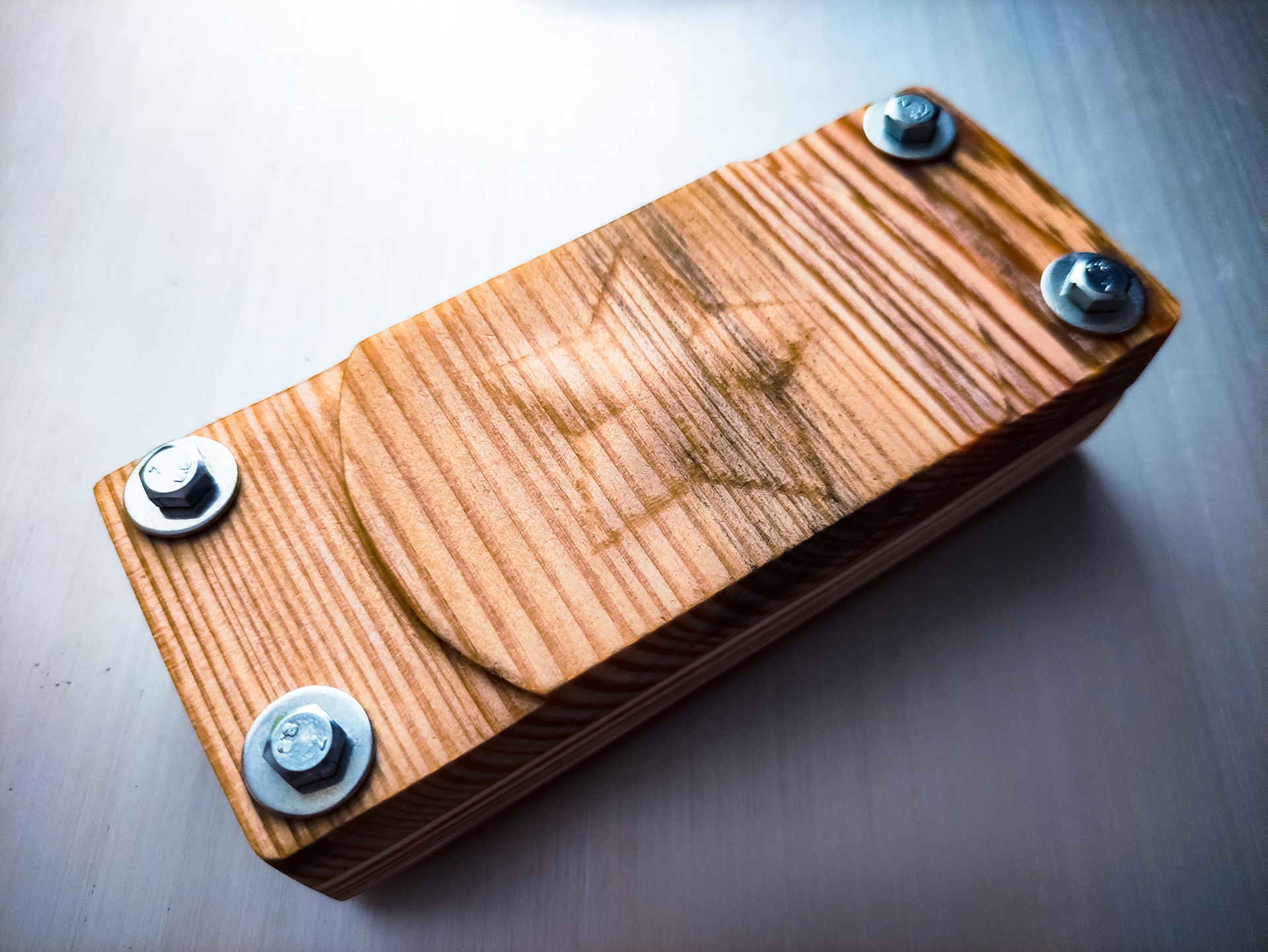

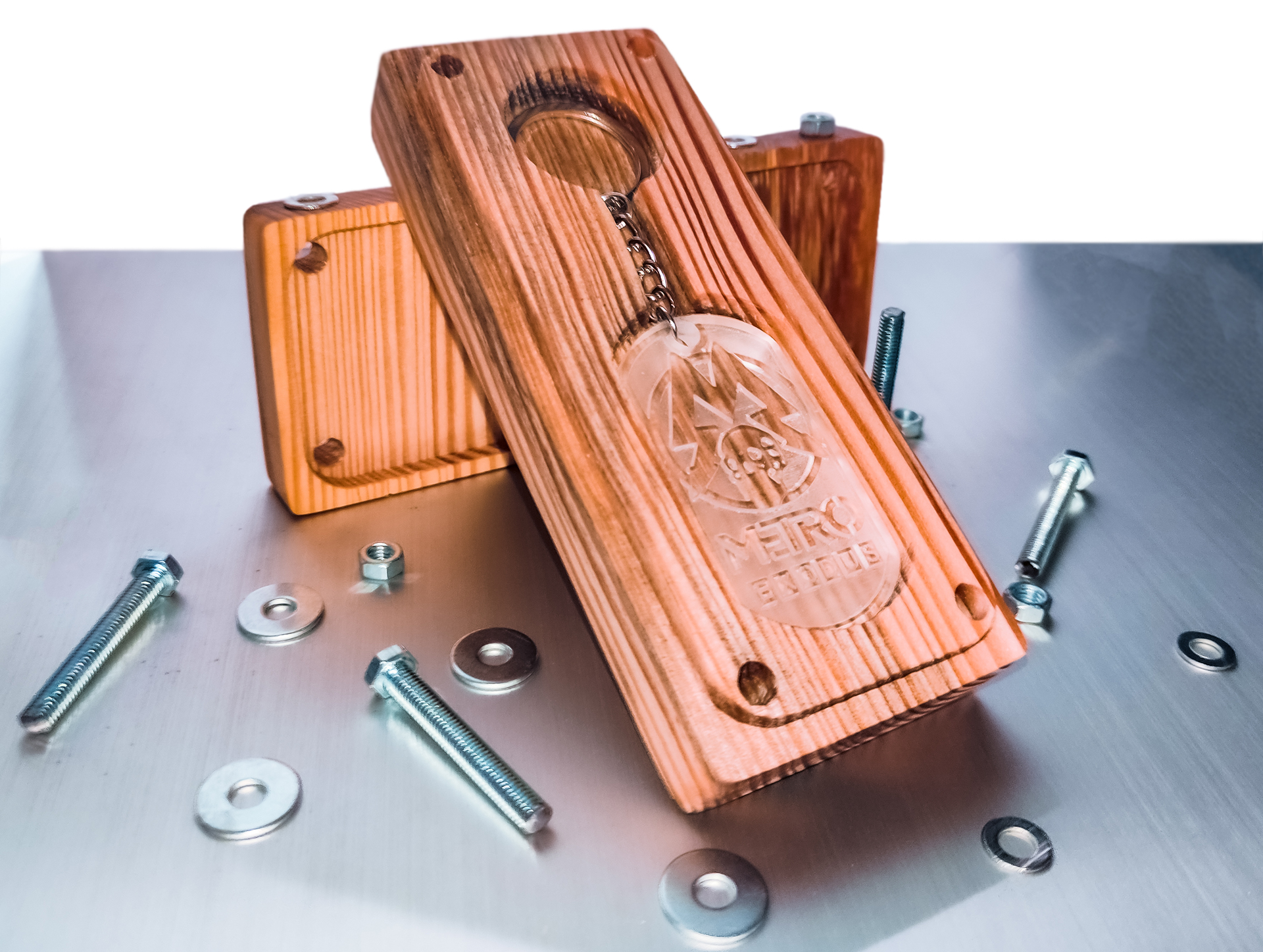

Изготовлено основание коробки на фрезерном станке с ЧПУ по разработанным управляющей программе в подтверждение правильности осуществляемых действий.

Набор моделей и управляющих программ можно загрузить в разделе "Примеры".



13.09.2021
