Марсоход «YADRO»

Автор:  Максимов Алексей Германович
Организация:  НИЯУ МИФИ

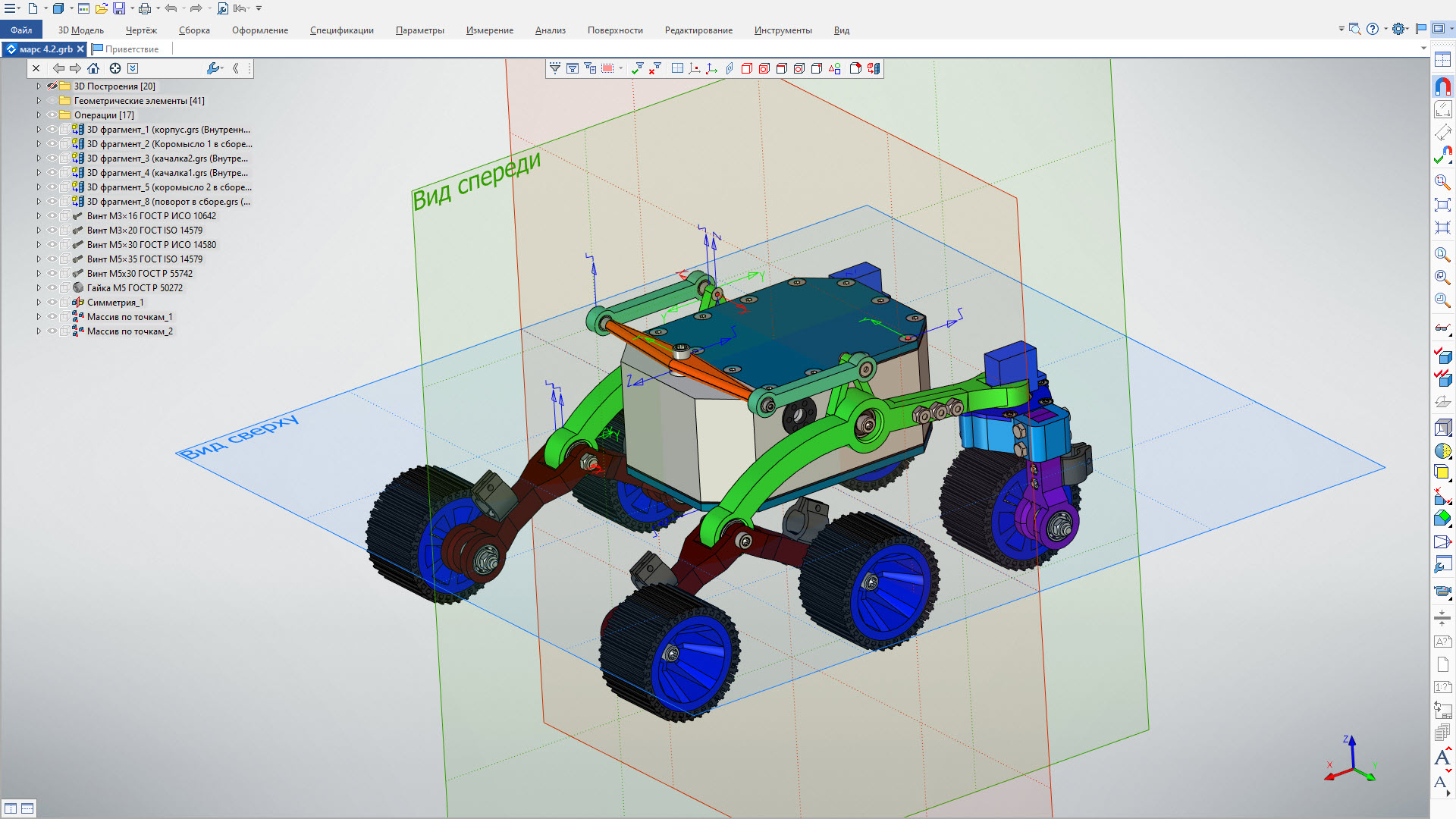

Использованные продукты T-FLEX:  T-FLEX CAD
Отрасль:

Описание проекта

Модель выполнена в рамках Проектной практики студентов первого курса НИЯУ МИФИ.

В ходе проекта было необходимо разработать автономный марсоход, который способен преодолевать препятствия как в радиоуправляемом, так и автономном режиме

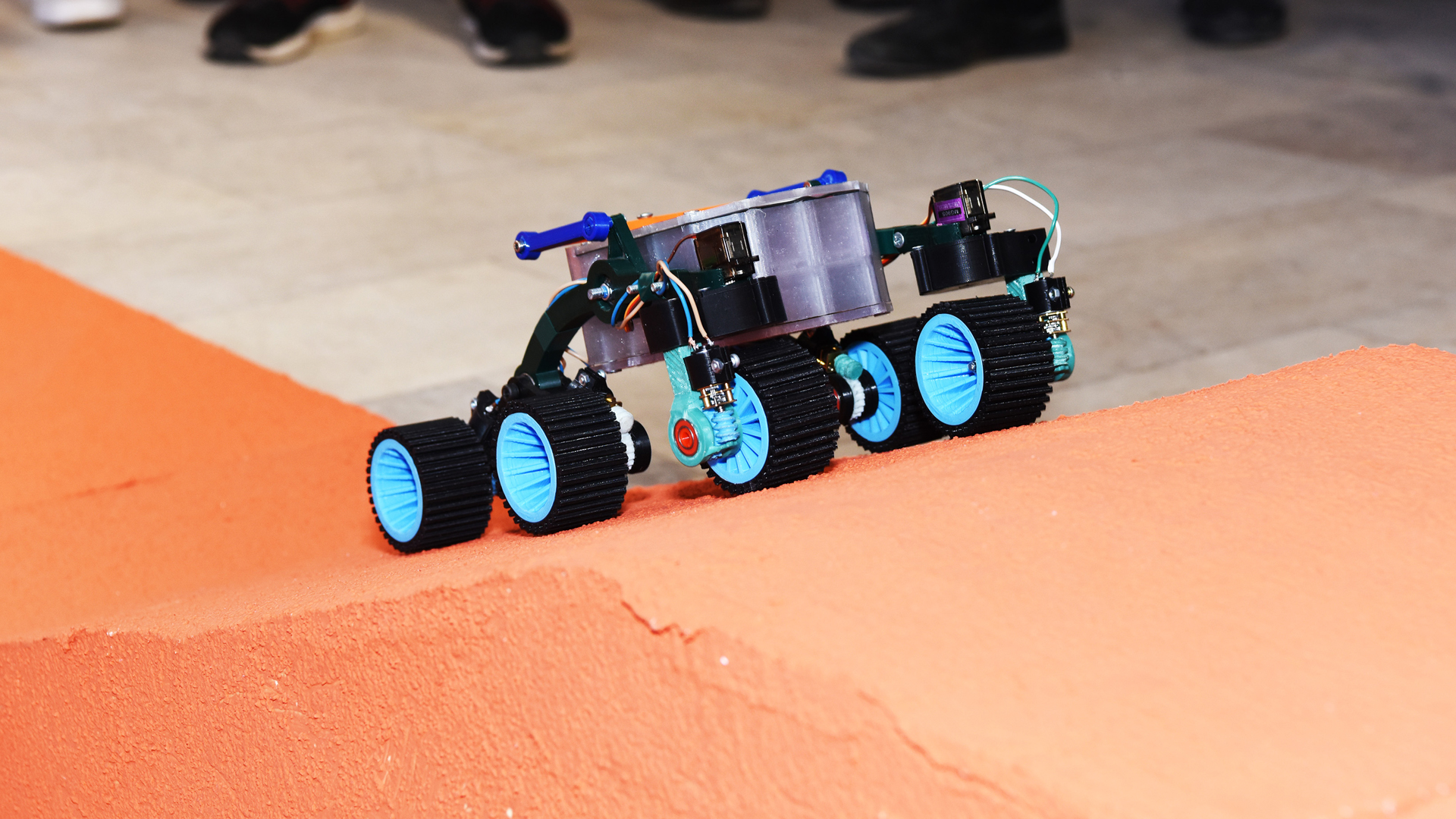

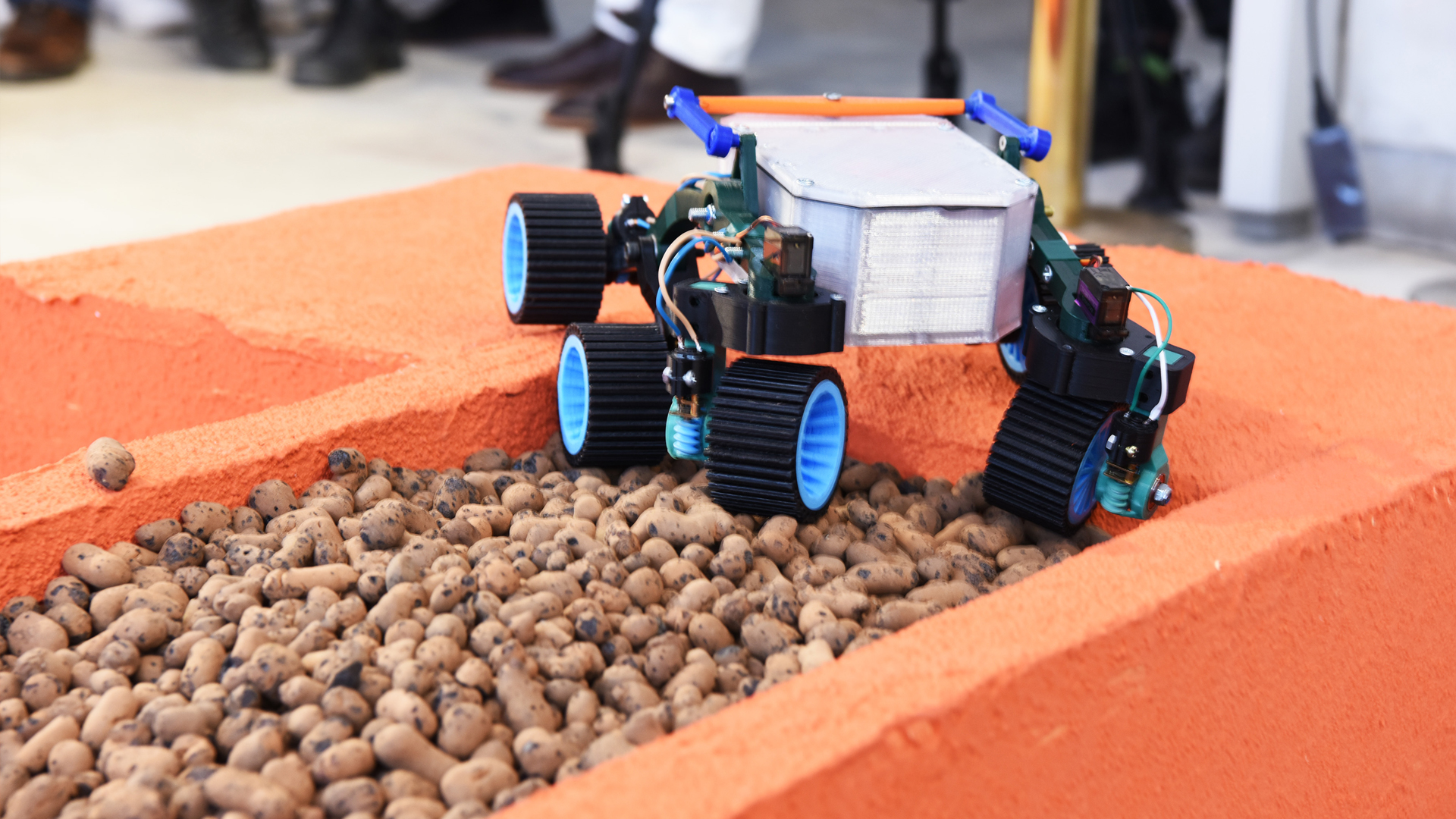

Согласно техническому заданию марсоход должен преодолевать ряд препятствий, состоящий из ступеней, спуска и подъёма, а также участка со сложным рельефом.

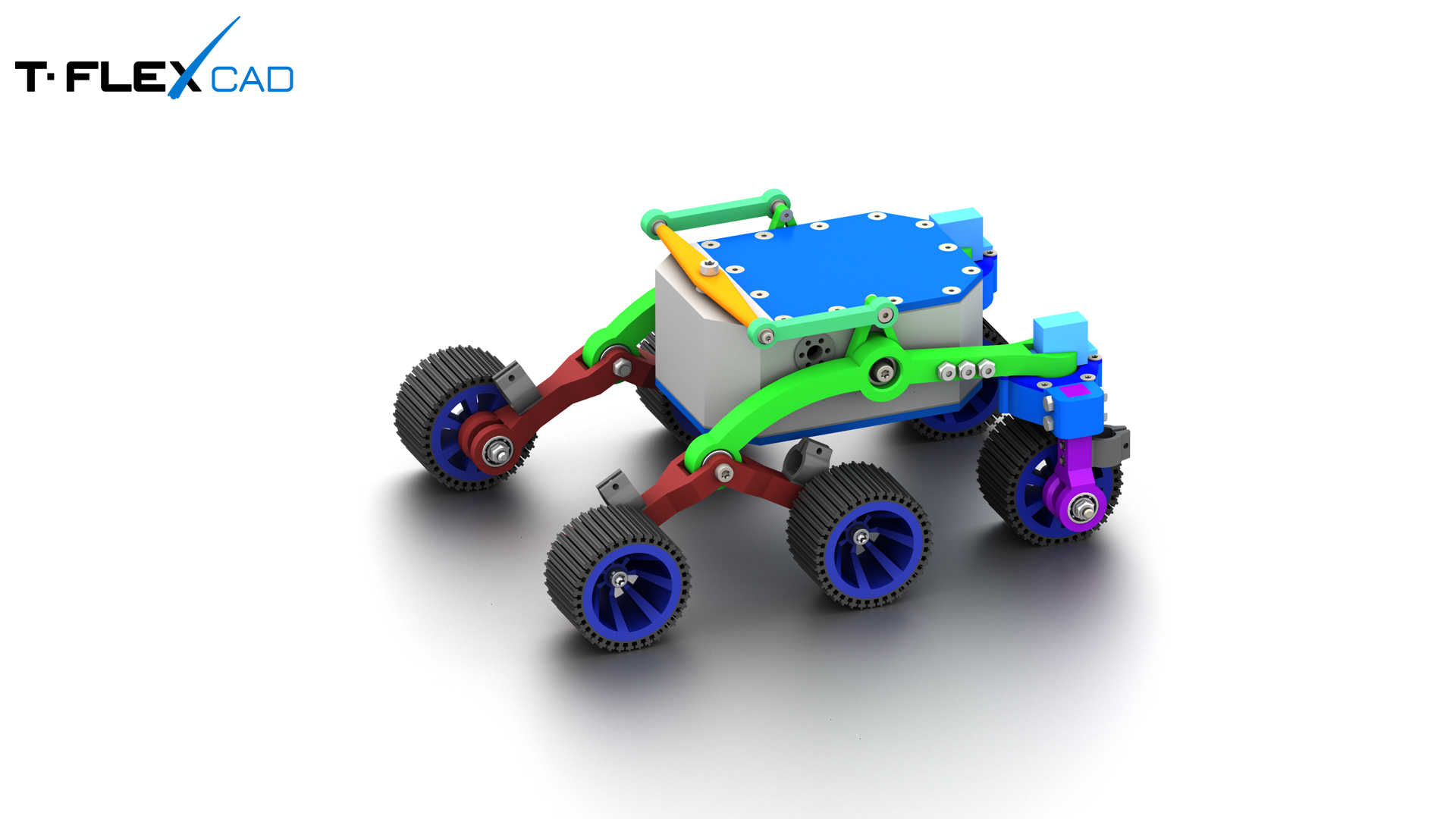

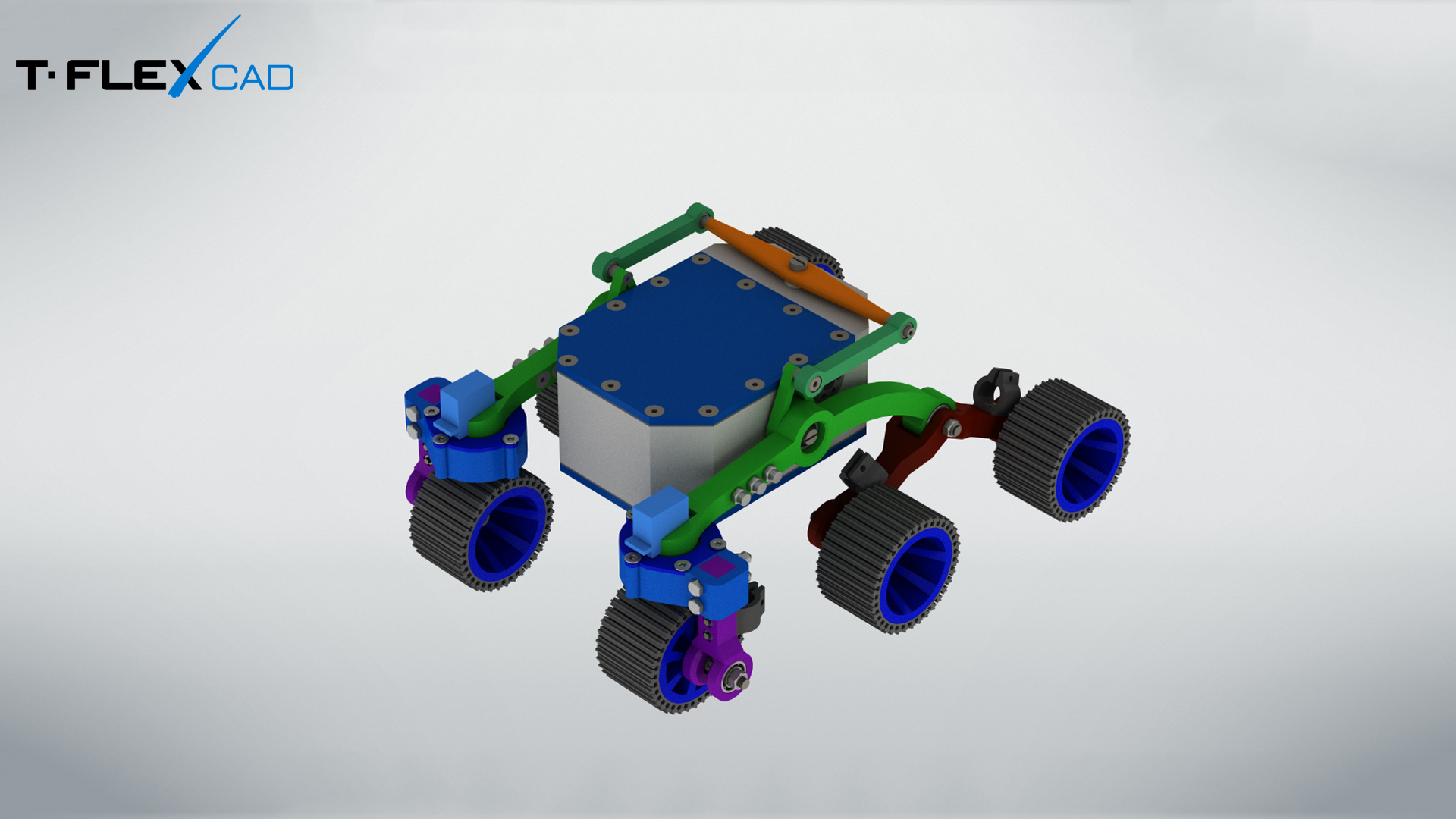

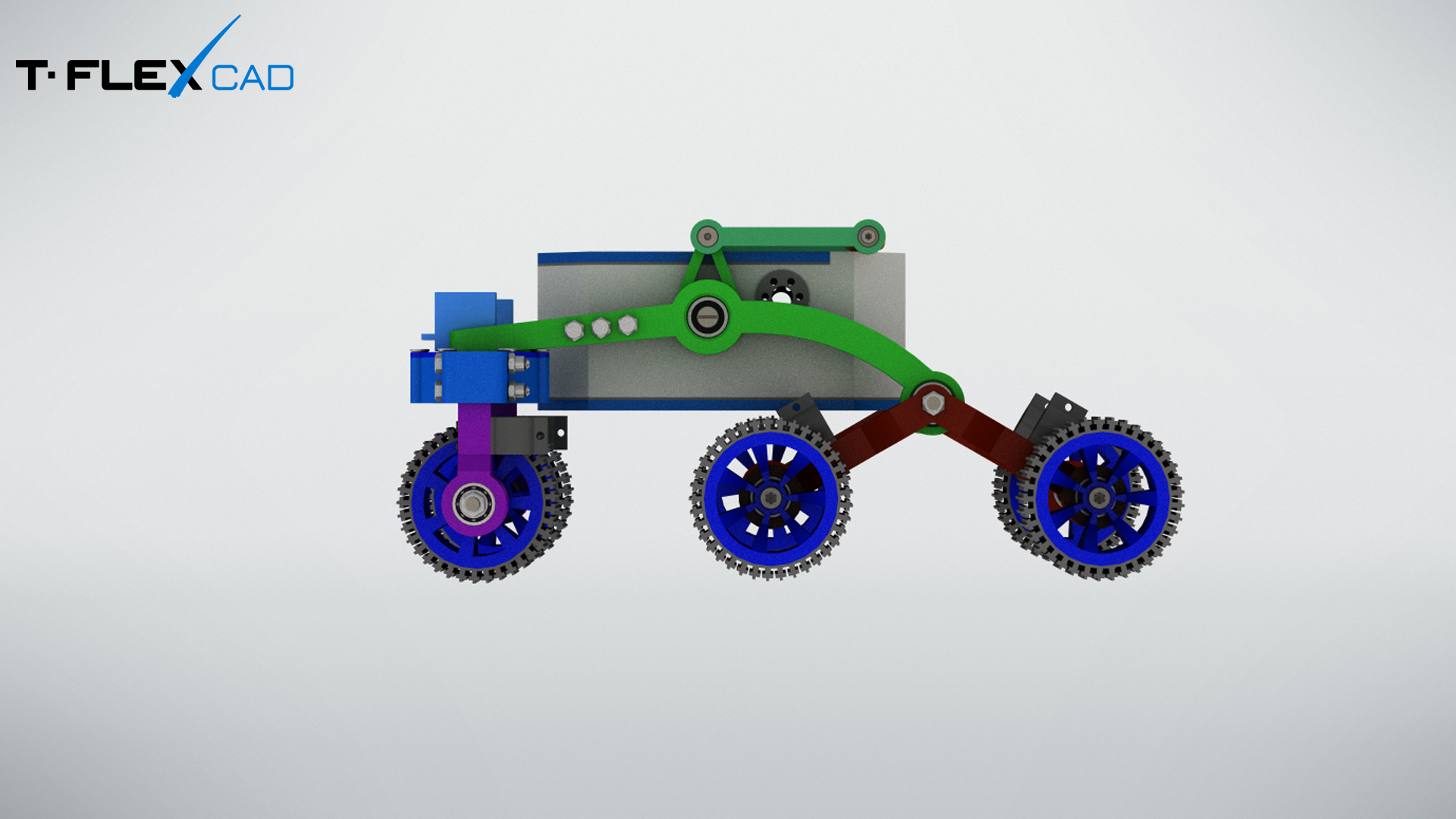

Главным этапом в создании модели марсохода стало определение его будущей конструкции, ключевым элементом которой является ее подвеска. На рисунках представлены виды рассматриваемых конструкций. Путем перебора всевозможных вариантов была выбрана подвеска типа rocker-boogie.

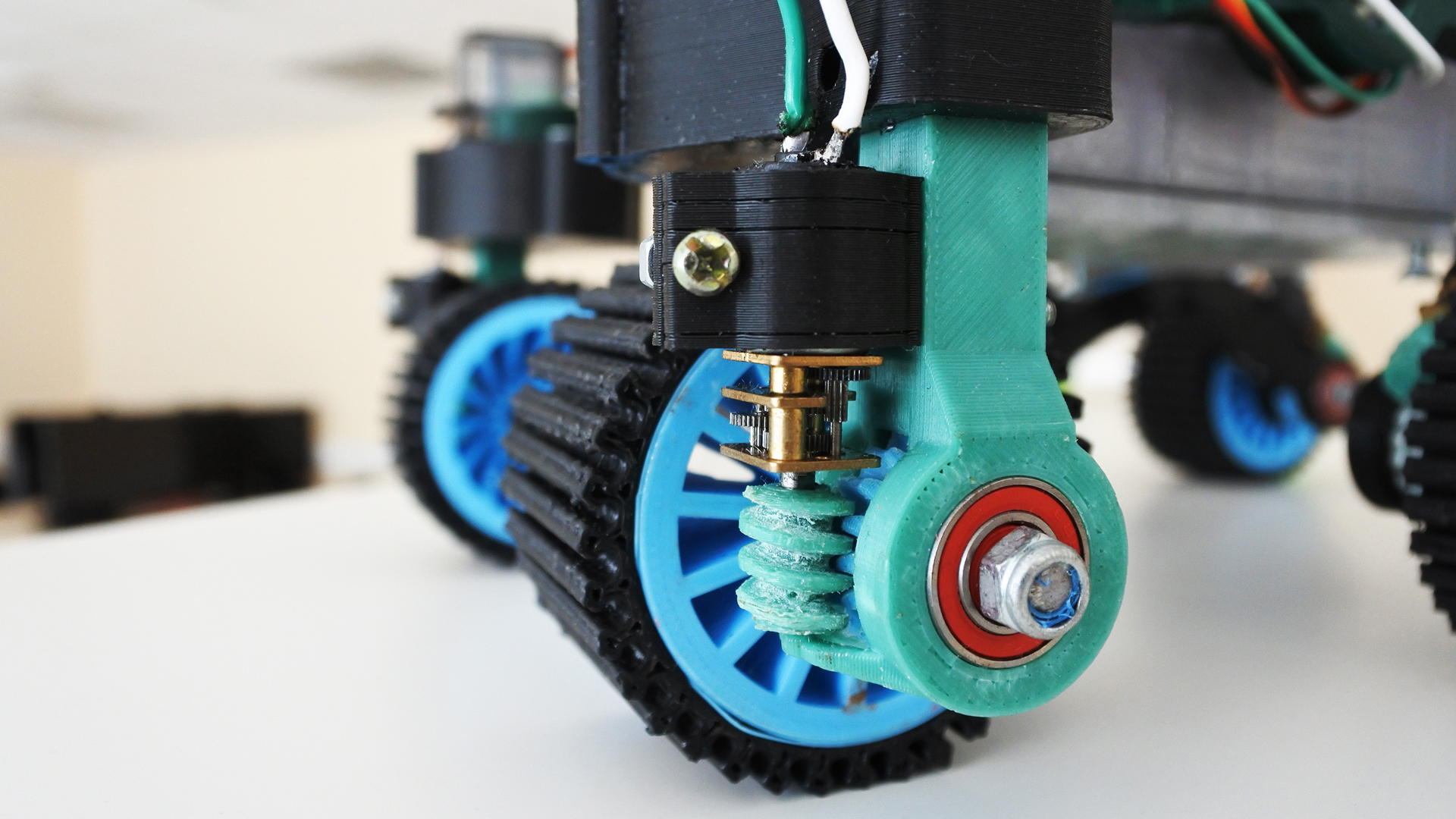

Отличительным элементом конструкции стали поворотные передние колеса, так как это позволило добавить марсоходу маневренности и уйти от танкового поворота.

Для уменьшения трения на напечатанной модели были использованы модели подшипников из библиотеки стандартных элементов. В конструкцию были добавлены полиуретановые прокладки для полноценной защиты от пыли. Для увеличения устойчивости конструкции центр тяжести марсохода расположен ниже линии подвеса.

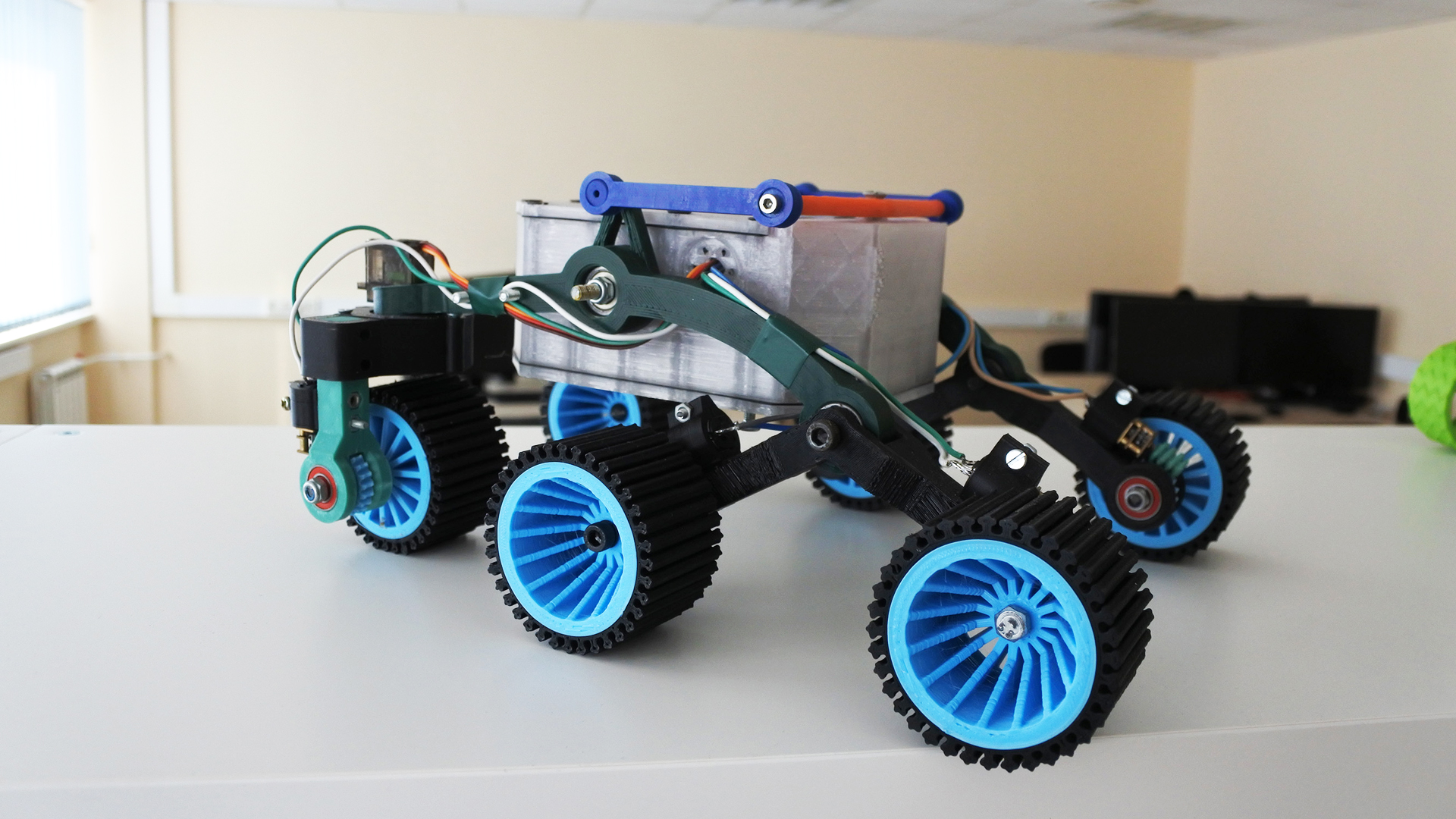

При печати марсохода были использованы следующие пластики: ABS, PETG, TPU. ТABS использован в большинстве деталей для облегчения конструкции (его плотность меньше PLA и PETG), PETG был использован в качестве материала корпуса из-за его хорошей межслоевой адгезии, а TPU для покрышек колес, улучшая тем самым его сцепление с поверхностью.

Финальным размером марсохода стали: 287x135x217мм.

Проект занял 3-е место в конкурсе "Компетенция САПР 2021" в номинации "Зачёт".

Модель доступна для скачивания в библиотеке примеров.
