Программа для автоматизации подготовки строительных заданий для установки лифтов в шахту

Программа может работать в режиме «Продавец» и в расширенном режиме «Конструктор».

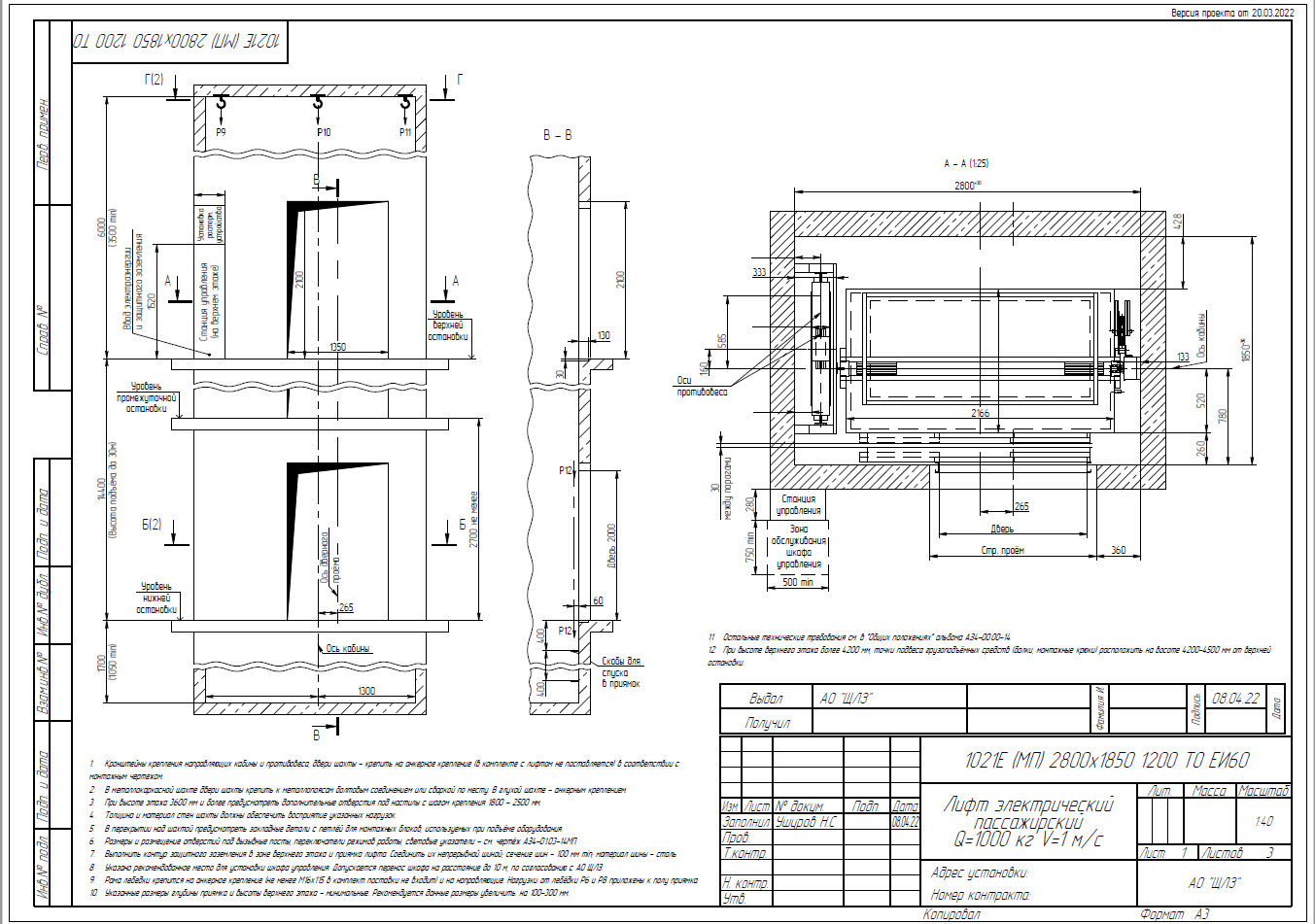

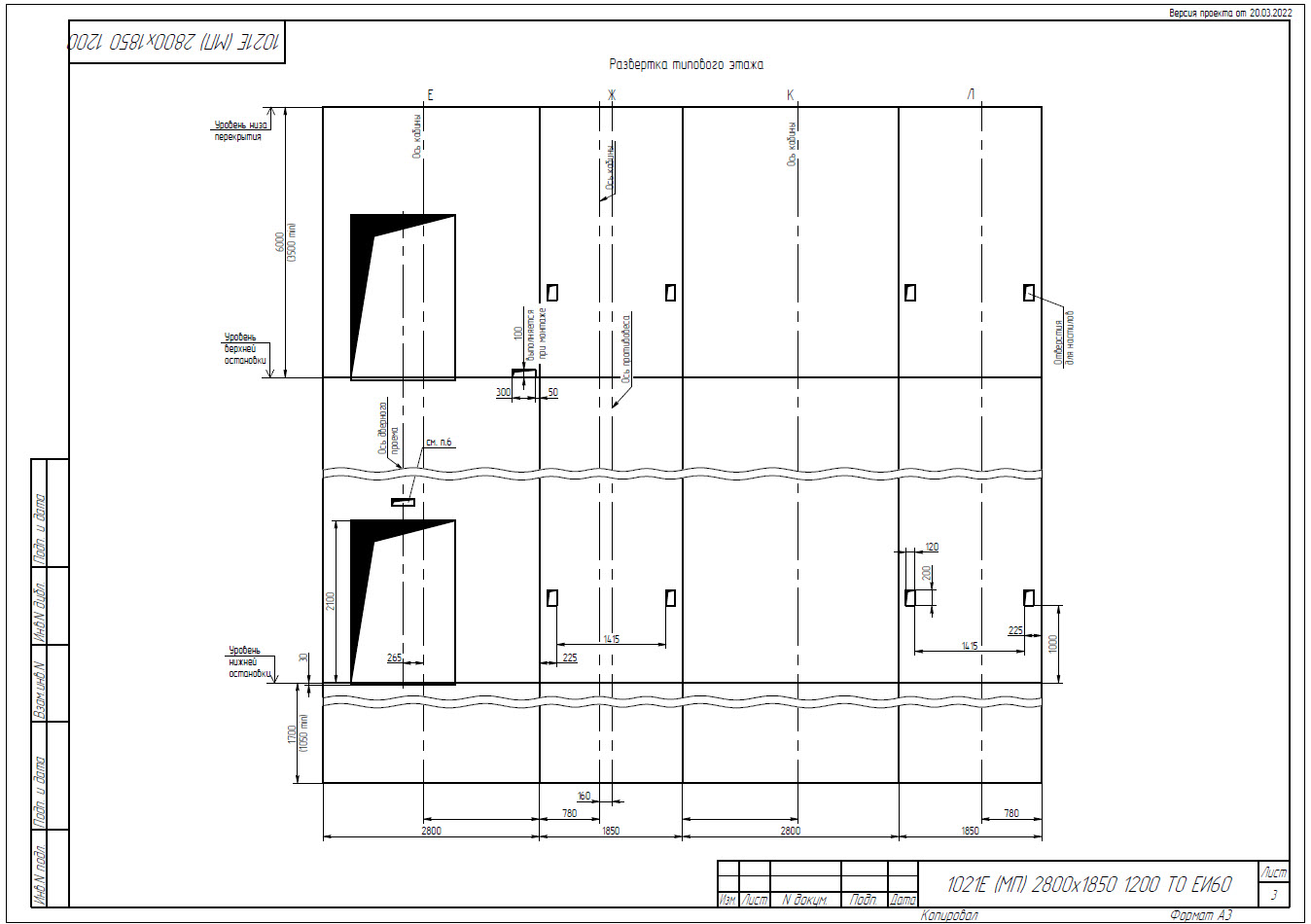

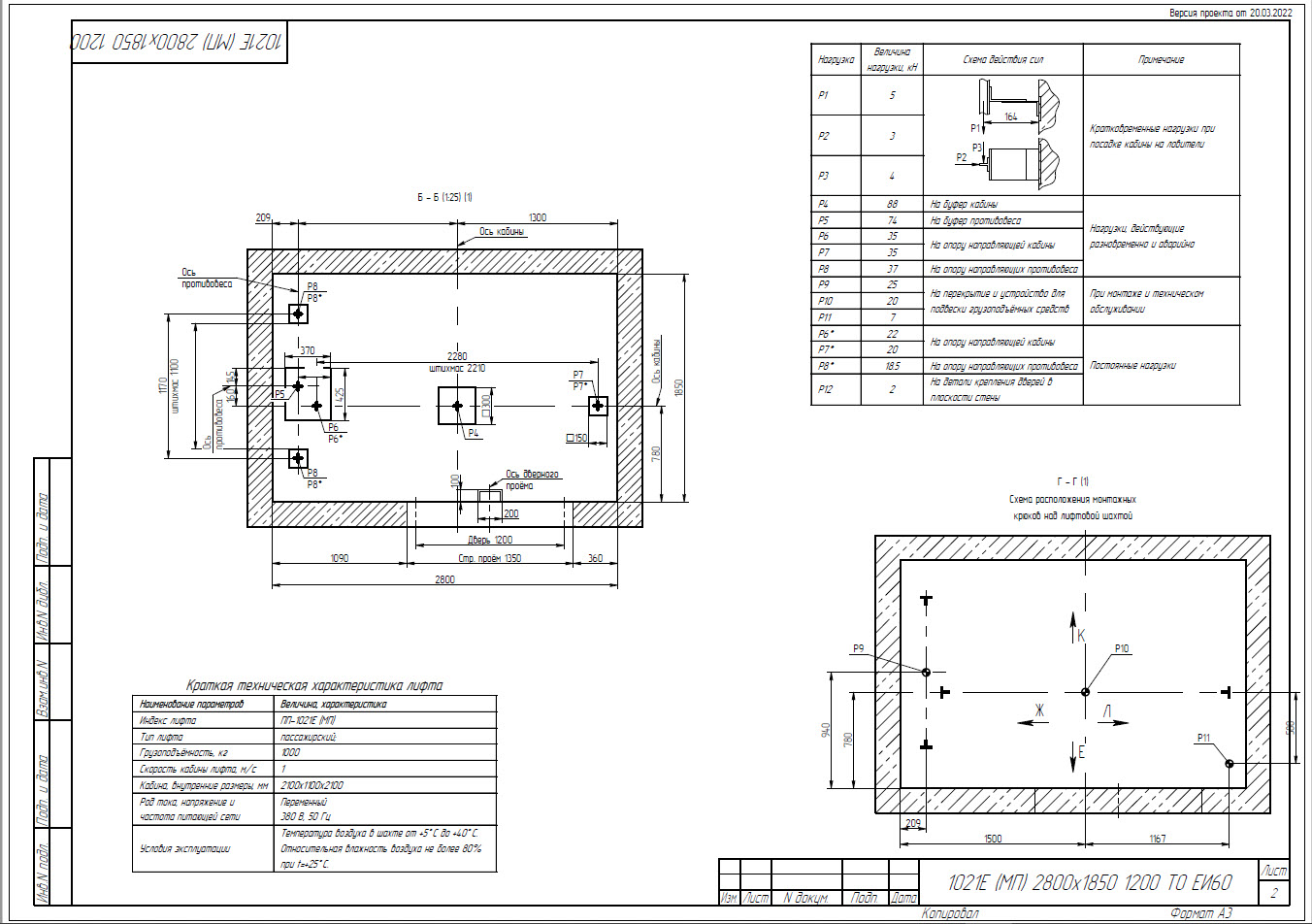

Программа позволяет подобрать лифт и построить чертеж строительного задания по параметрам шахты.

Работа программы организована по принципу параметрических расчетов с использованием баз данных и выведением полученных размеров и чисел на чертежи.

Возможности программы:

• Работа в режиме «Продавец» и в расширенном режиме «Конструктор».
• Управление процессом ввода данных, предоставляются на выбор только доступные варианты параметров в зависимости от введенных ранее.
• Функционал подсказок, показывающих в каких местах допущены ошибки в дизайне строительного задания.
• Возможности по построению строительных заданий как для стандартных (серийных) лифтов, так и для нестандартных.
• Реализация всплывающих ошибки и подсказки.

Функционал в режиме «Конструктор» позволяет управлять бо́льшим числом вариантов компоновки, имеет меньшее количество ограничений. Управление функционалом программы в режиме «Конструктор» требует высокой квалификации в применении технических решений. В данном режиме отключаются ошибки и расширяется функционал. Конструктор работающий на предприятии, используя свой опыт, может построить нестандартный вариант, убедиться в его правильности и внести полученные изменения в базу данных с присвоением номера данному проекту. В последующем полученный вариант будет автоматически подгружаться и строиться без его участия.

Режим «Продавец» имеет меньшую гибкость и ограничения в применении технических решений. При невозможности сформировать строительное задание сотрудником отдела продаж в режиме «Продавец» задача переходит к конструктору.

Программа использует базы данных доступных параметров в формате Access.

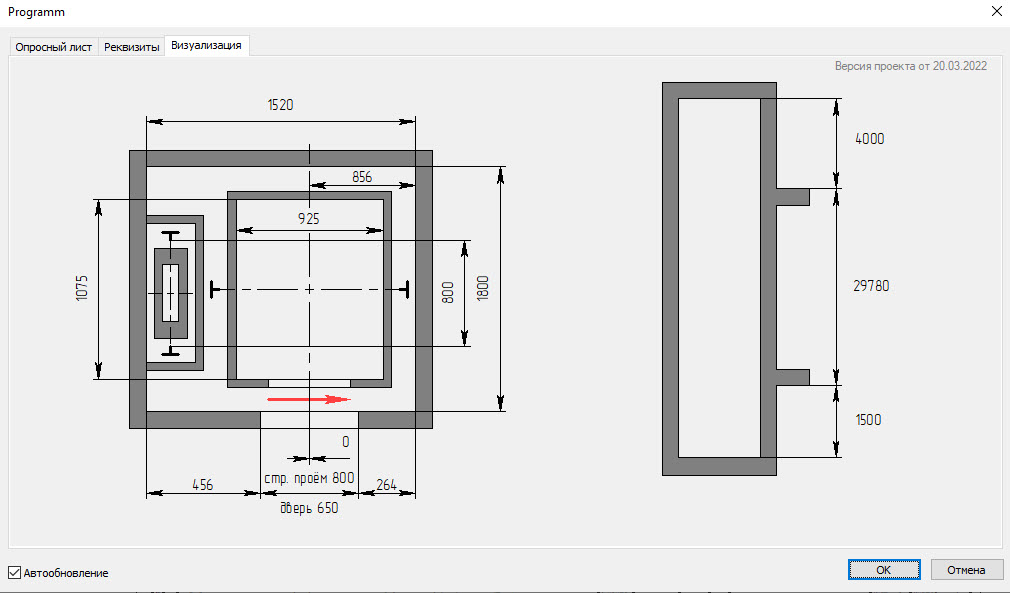

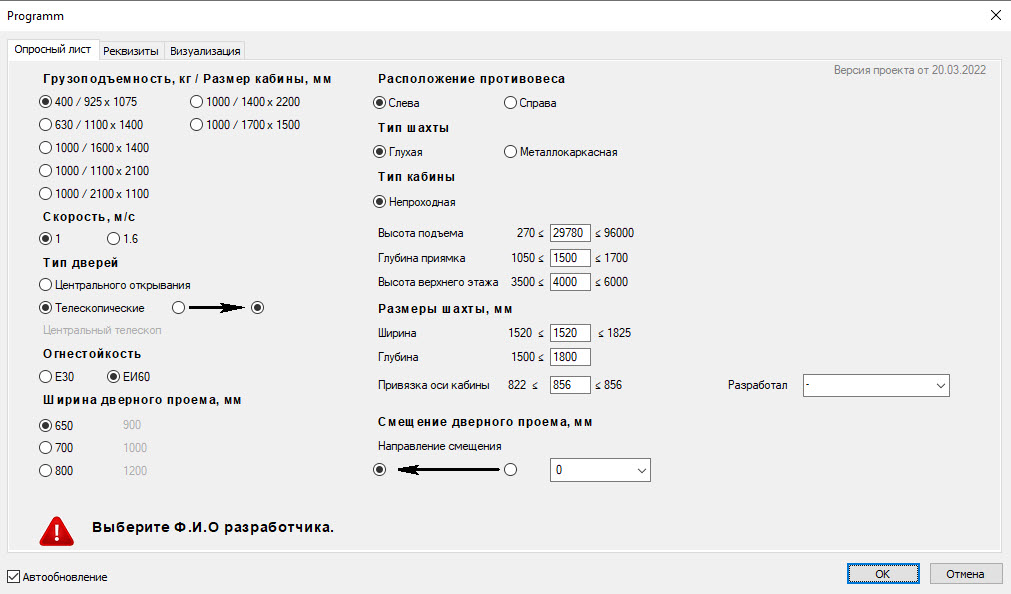

Программа сама подбирает лифт, который можно установить по заданным параметрам, и предлагает варианты для выбора. Для этого необходимо ввести габаритные размеры шахты лифта и указать заплечики со строительным проёмом. Выбрав нужный вариант необходимо поставить расположение оси кабины (которое подсказывает программа), получить это можно путем выбора смещений (максимально близкое смещение высвечивается справа в виде подсказки).

Далее происходит заполнение оставшихся параметров лифта.

В результате применения программы сокращены сроки подготовки строительных заданий, путем использования автоматизации и переноса решения задачи подготовки СЗ на этап обработки заказа отделом продаж.

Сокращена загрузка отдела главного конструктора по подготовке строительных заданий путем передачи части функционала отделу продаж, а также путем использования автоматизации.

Инструмент подготовки строительных заданий стал единым для отдела продаж и для отдела главного конструктора, что позволило использовать единые методики подготовки и единую параметрическую базу, автоматически дополняемую отделом главного конструктора при необходимости.

Проект занял 1-ое место в конкурсе "Компетенция САПР 2022" в номинации "Эксперт".
