Блок аппаратов воздушного охлаждения

Автор:  Терских Сергей
Организация:  ООО «Грибановский машиностроительный завод»

Описание проекта

Данный блок аппаратов был разработан на ООО «Грибановский машиностроительный завод», и в данный момент находится в производстве.

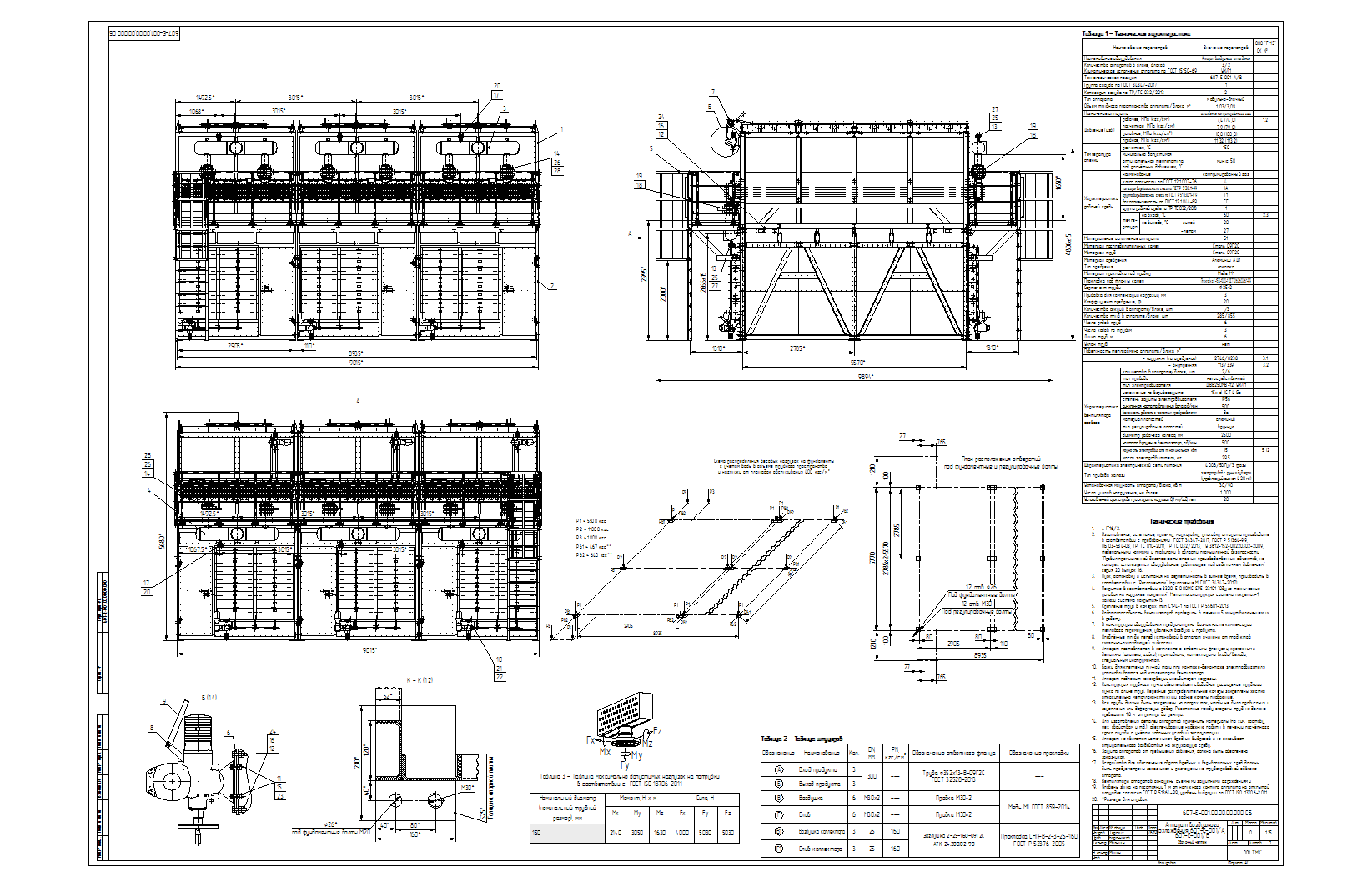

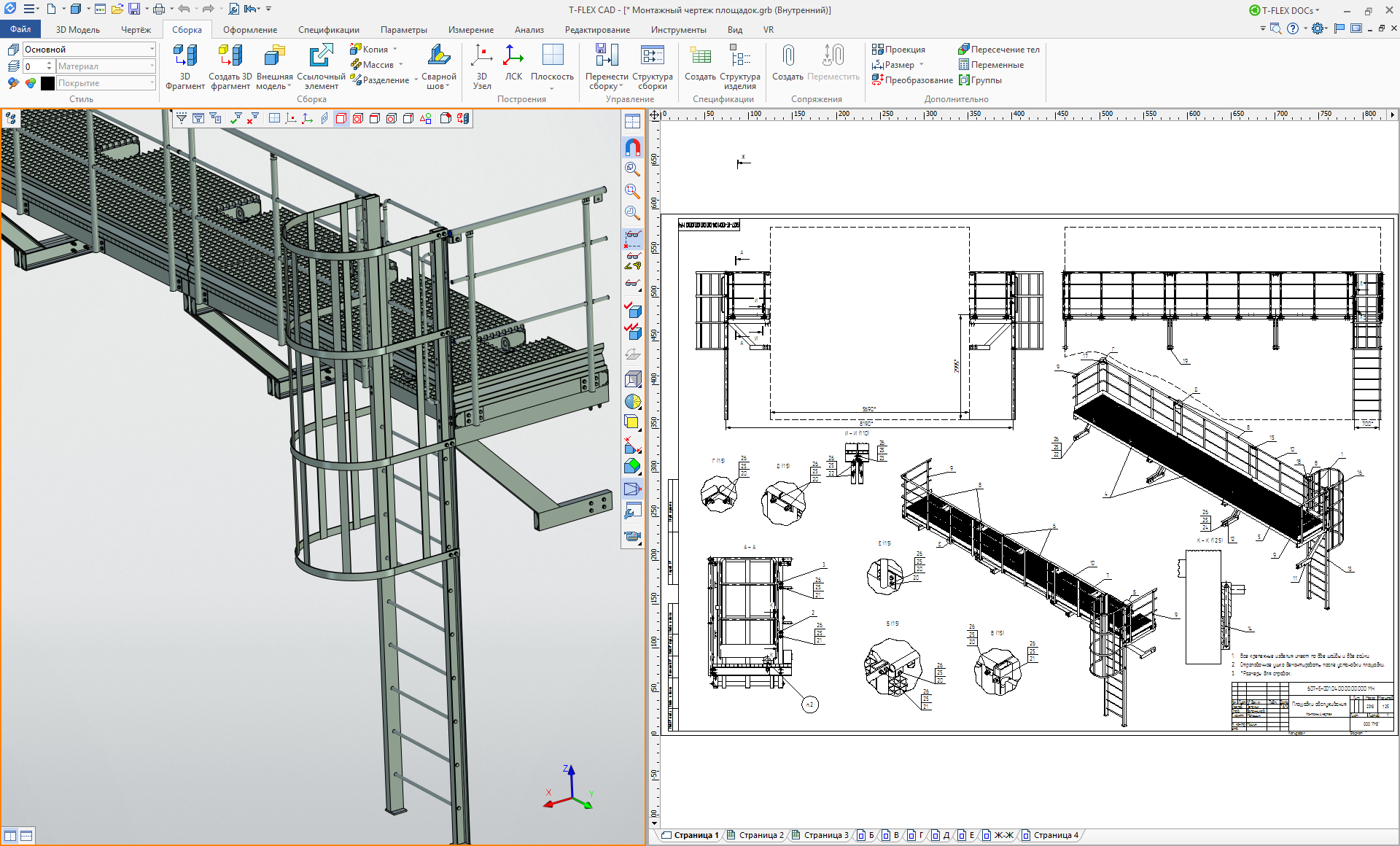

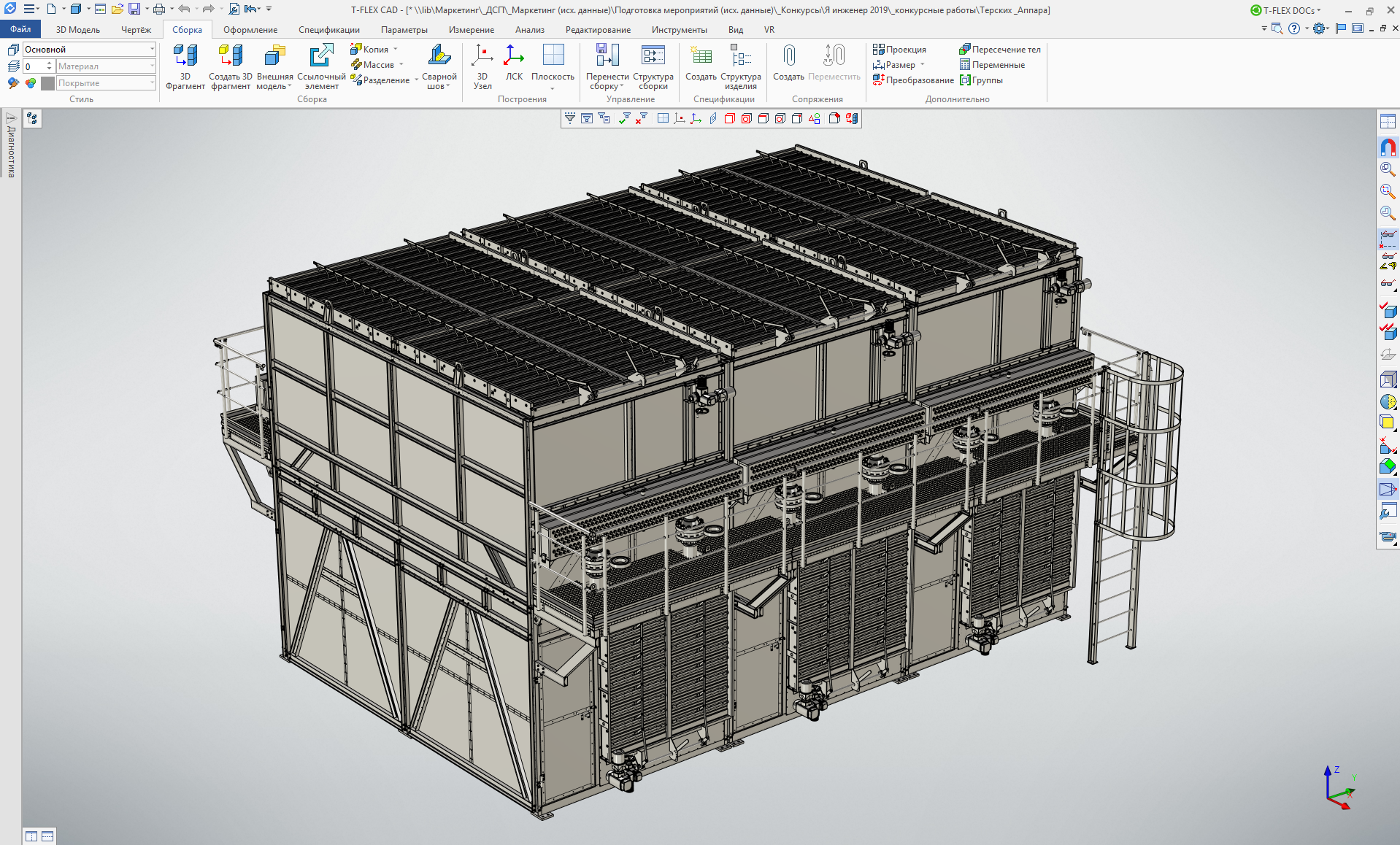

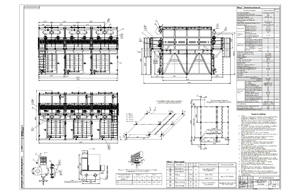

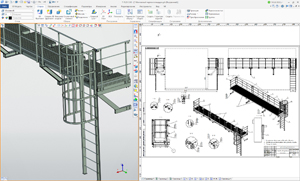

Блок аппаратов воздушного охлаждения состоит из трех аппаратов и площадок обслуживания.

Конструкция аппарата состоит из блока секции, вентиляторного блока и коллекторов входа/выхода продукта.

Блок секции включает в себя теплообменный пучок, собранный из оребрённых труб, распределительных камер и верхних жалюзи. Теплообменные трубы в распределительных камерах крепятся обваркой с развальцовкой, тип крепления С1Р4-1 по ГОСТ Р 55601-2013.

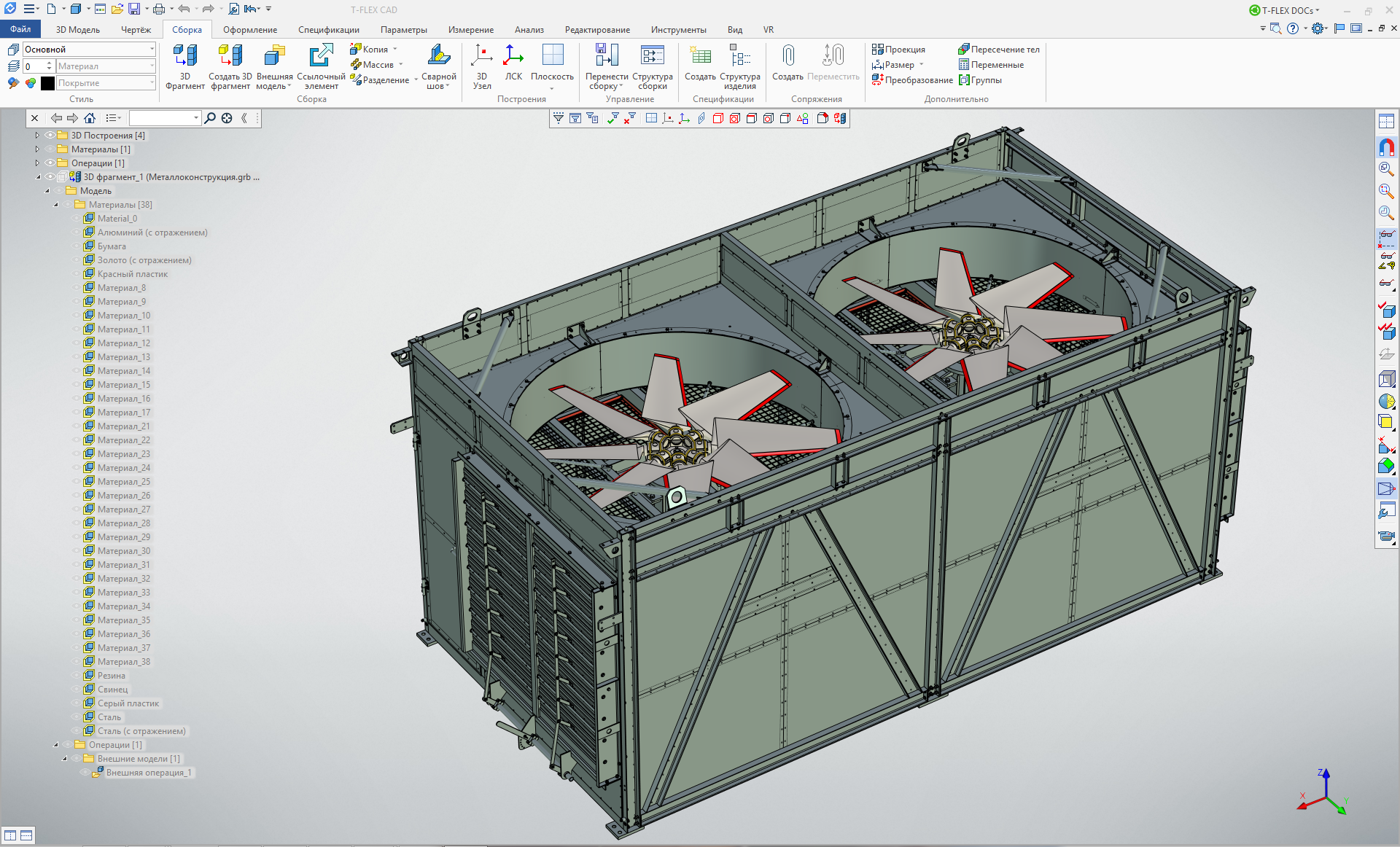

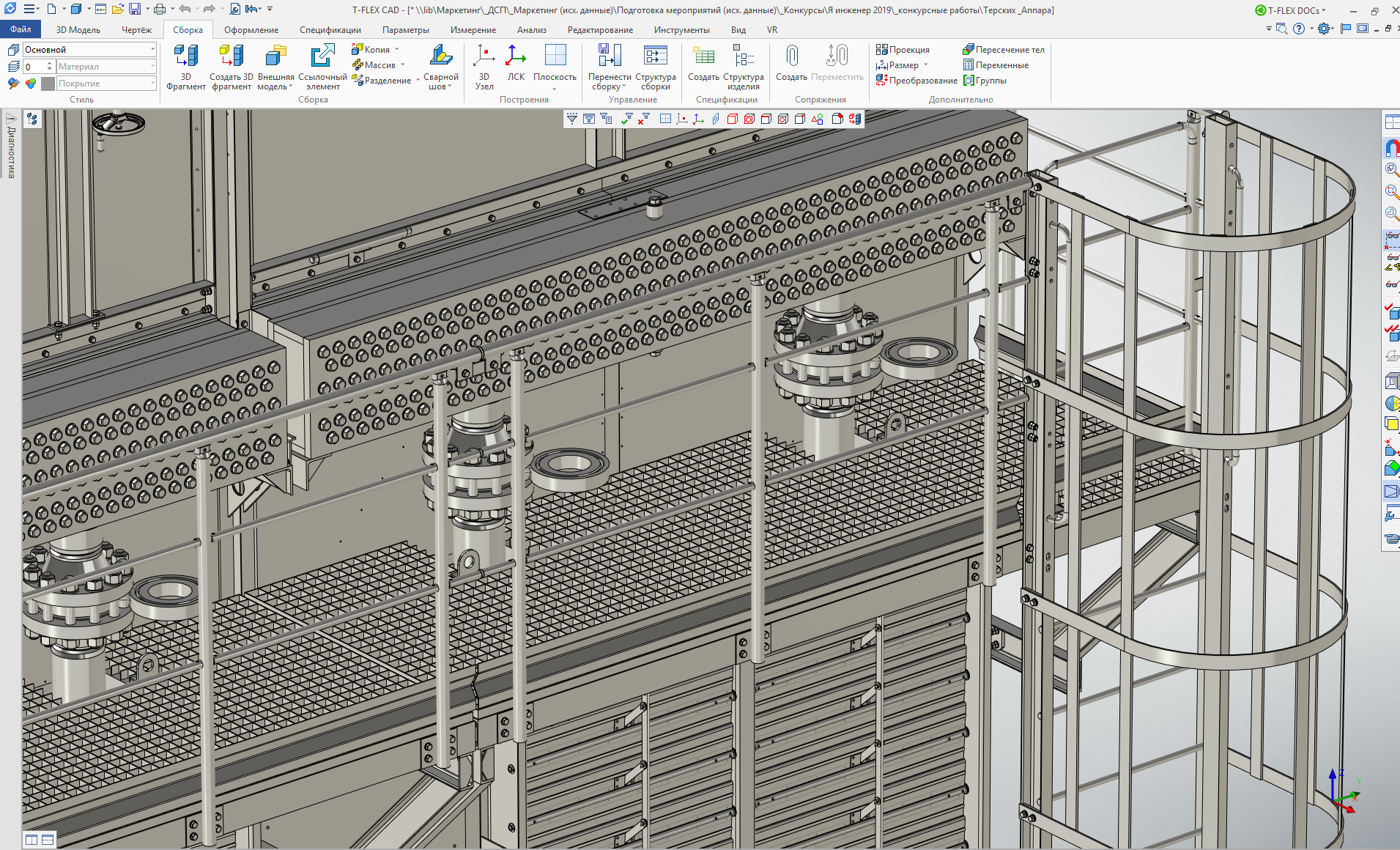

Распределительные камеры – сварные. Передняя камера имеет штуцера входа продукта, задняя штуцера выхода продукта. Вентиляторный блок включает в себя металлоконструкцию, привод вентилятора, коллектор вентилятора, колесо вентилятора, жалюзи. В полости коллектора вращается рабочее колесо вентилятора. Аппарат имеет вибростойкую конструкцию.

Моделирование сборки велось методом снизу-вверх. В процессе создания сборки активно использовались параметрические возможности T-FLEX CAD.

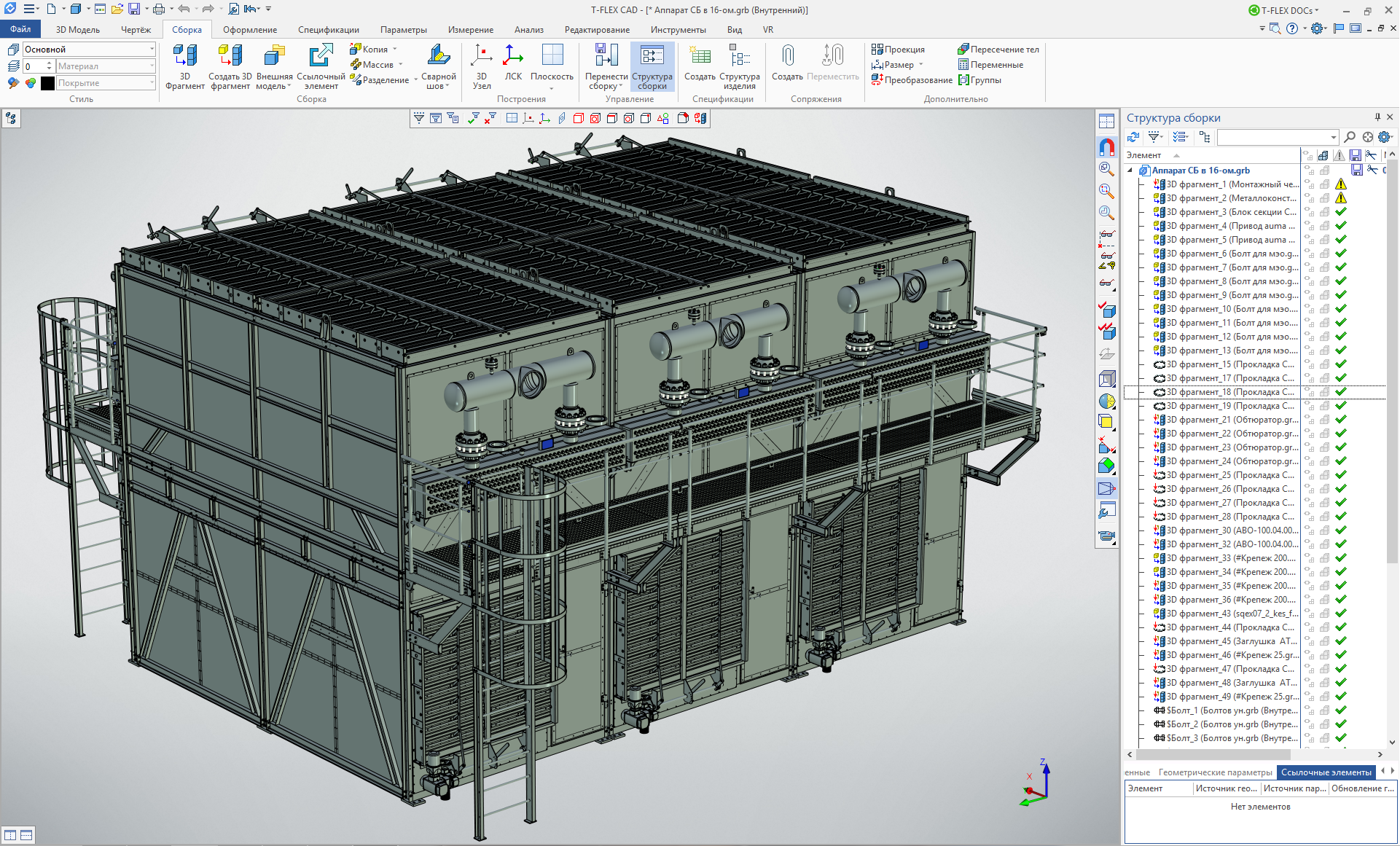

Сборка аппарата состоит из более чем 60 000 тел.

Проект победил в номинации "Самая большая сборка" в конкурсе "Я - инженер" .

11.06.2019
