Самоходный бункер-питатель с дробилкой

Автор:  Групповой проект
Организация:  ОАО «Анжеромаш» г. Анжеро-Судженск

Описание проекта

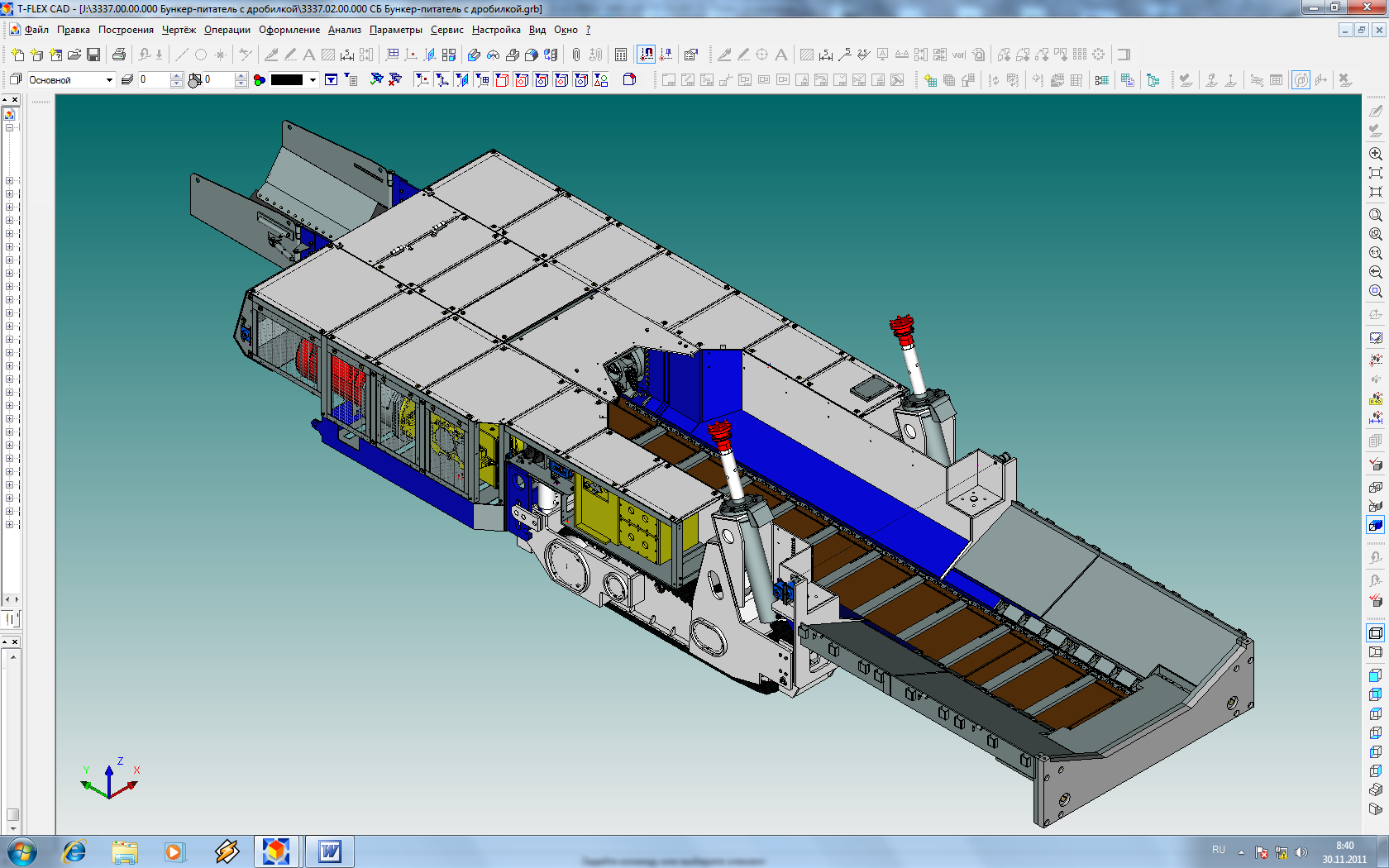

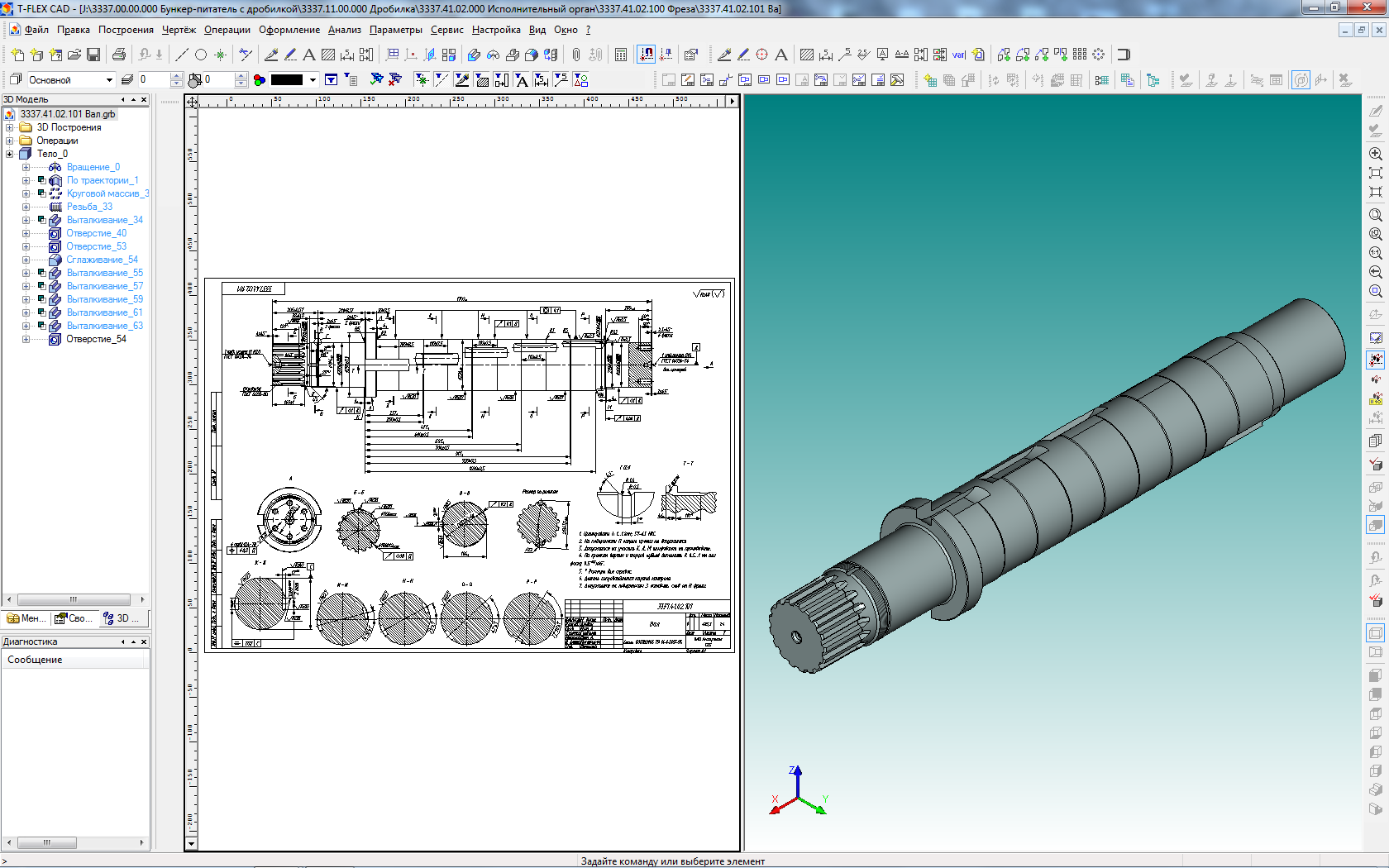

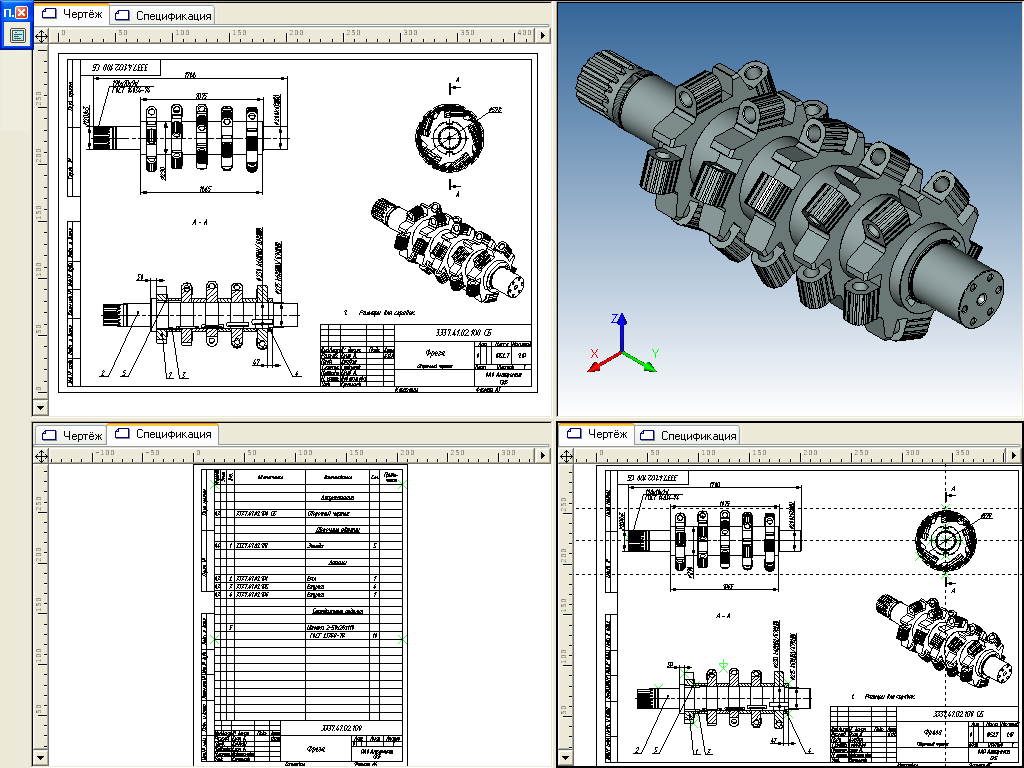

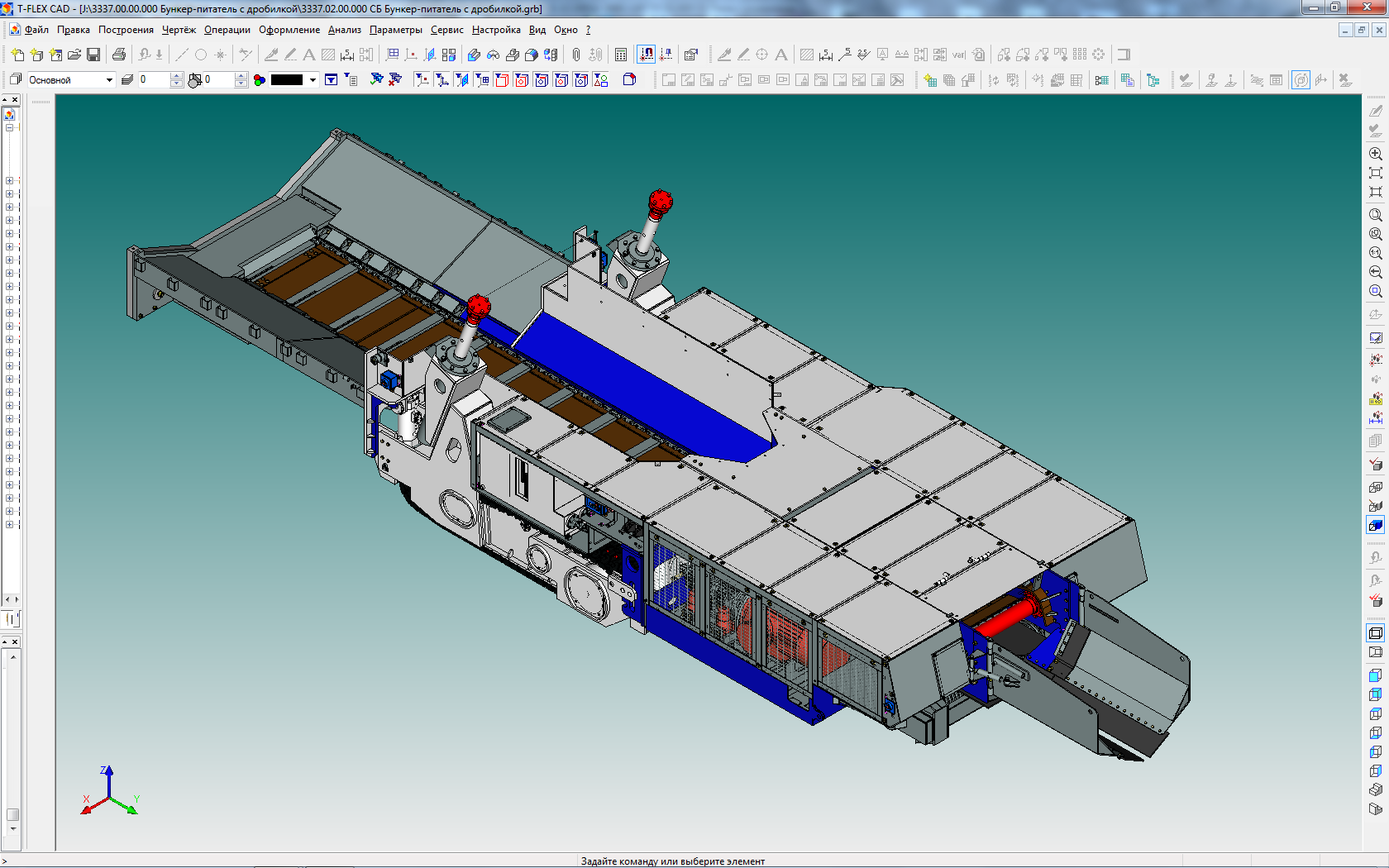

Бункер-питатель с дробилкой, спроектированный ЦНИИ ПОДЗЕММАШ по заказу «ЗАО ш. Распадская». Комплект документации от института был получен в бумажном виде. В процессе подготовки производства были построены 3D модели всех деталей. 3D модели гидравлических рукавов и электрических кабелей не выполнялись. Модель бункера-питателя состоит из 9145 тел, 2526 уникальных. Самоходный бункер-питатель с дробилкой служит для аккумулирования горной массы, оптимизации потока и гранулометрического состава горной массы при погрузке на ленточный конвейер.

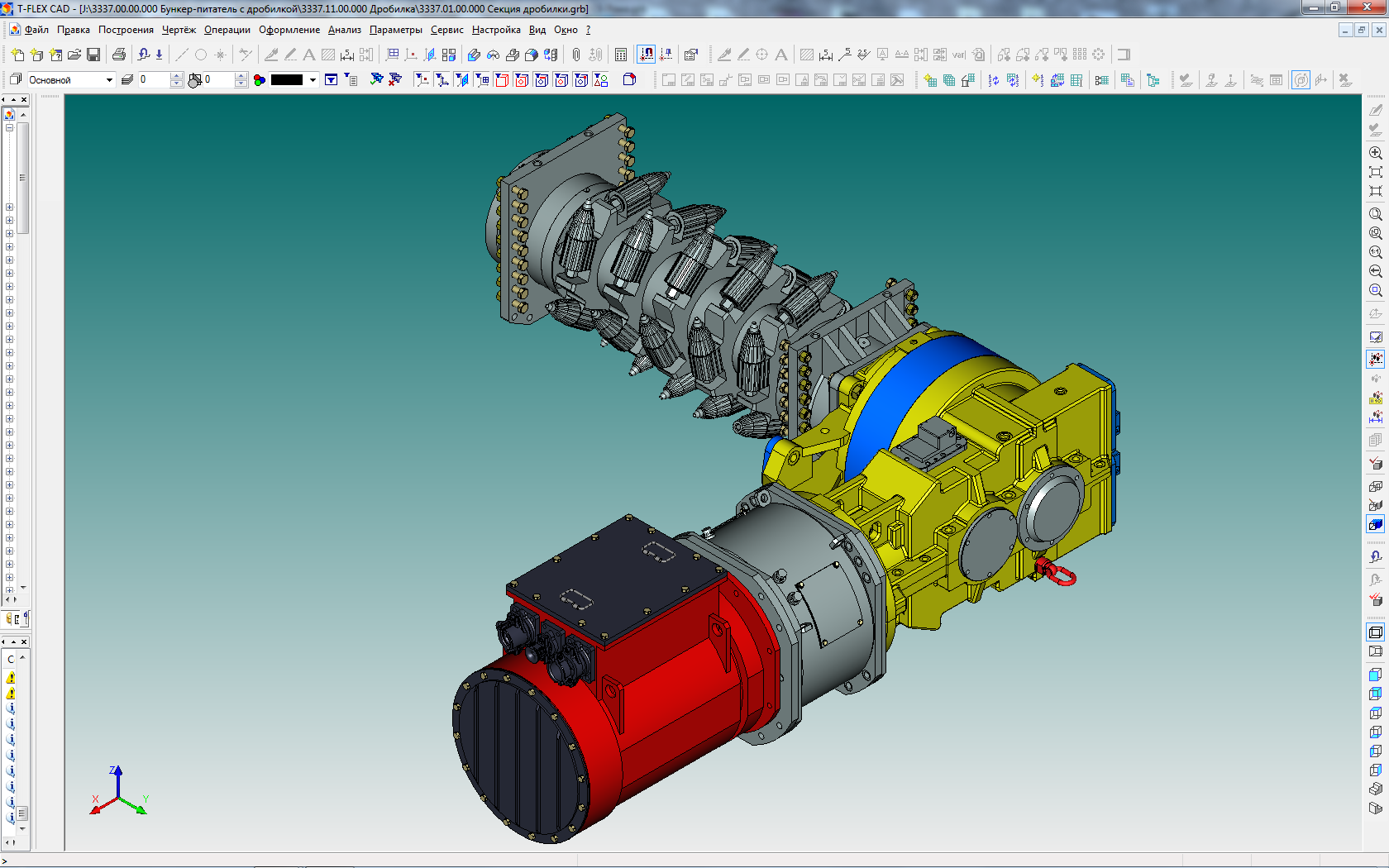

Предназначен для работы в угольных и сланцевых шахтах, в том числе опасных по газу и пыли. Оснащённый гусеничным шасси и скребковым конвейером, приводящимися в движение гидроприводом, резцовой дробилкой с приводом от электродвигателя и редуктора. Для передвижения по горным выработкам бункер-питатель оснащён системой регулирования клиренса от 300 до 600 мм. Для фиксации бункера-питателя в выработке предусмотрена система распора в кровлю выработки. Для регулировки положения оси хвостового барабана ленточного конвейера предусмотрена система гидравлического управления положением хвостового барабана ленточного конвейера.

16.03.2011
