Скважинный дефектоскоп

Автор:  Керсанов Олег
Организация:  ОАО "НПП Герс"
Использованные продукты T-FLEX:  T-FLEX CAD
Отрасль:  Добывающая промышленность

II место конкурса «Эксперт-2010»
Участник конкурса Эксперт

Описание проекта

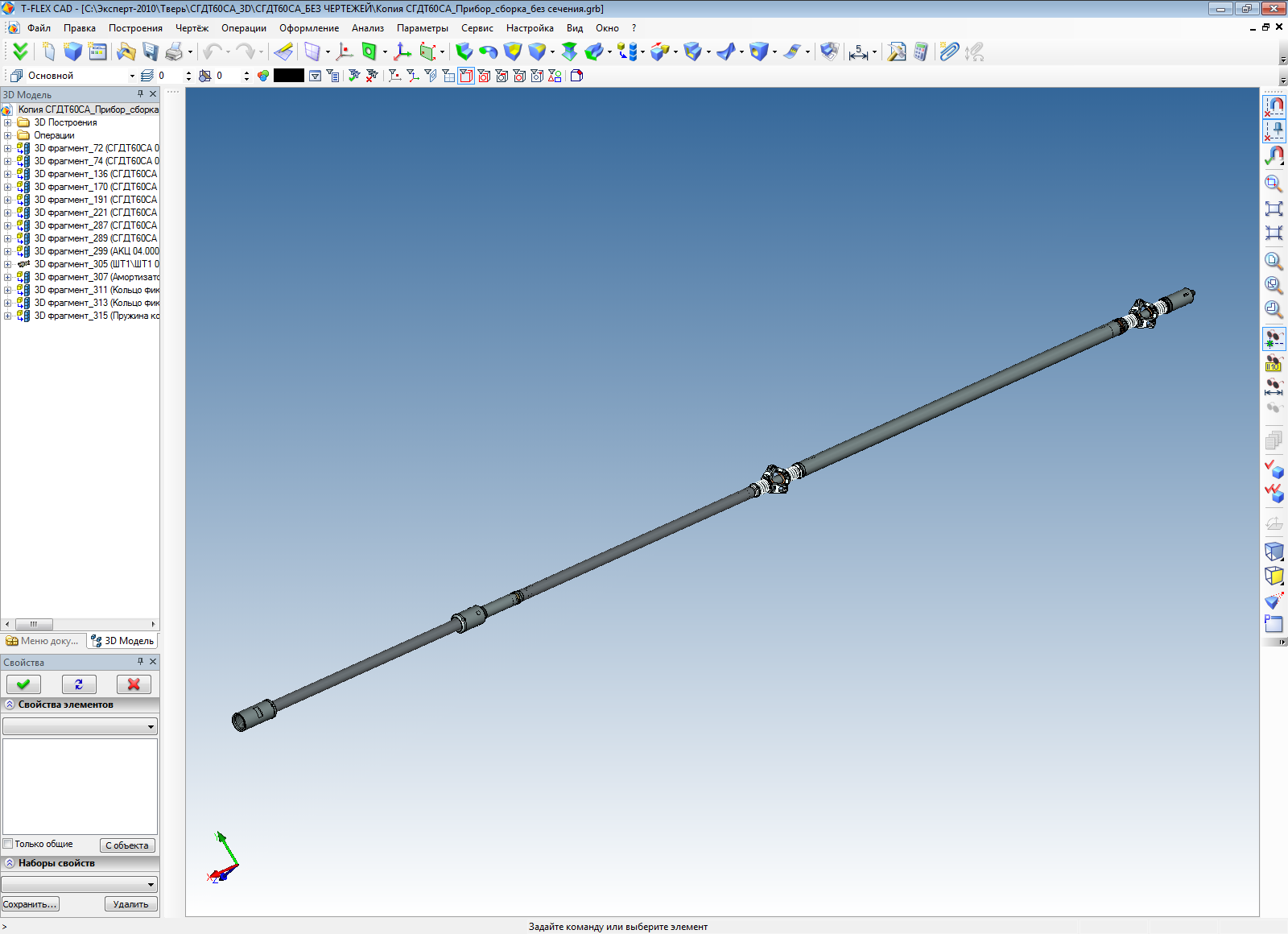

Cкважинный дефектоскоп-толщиномер СГДТ60СА. Область его применения - геофизические исследования в горизонтальных и сильно наклонных скважинах, бурящимся на нефть и газ. В основе работы прибора лежит гамма-гамма каротаж – измерение отражённого от породы радиоактивного излучения от внешнего источника. Прибор обеспечивает одновременное проведение комплекса контроля качества цементирования и технического состояния обсадных колонн, это осуществляется разными детекторами. На конкурс представлена 3D-сборка, сборочные и деталировочные чертежи, а также спецификация. 3D-сборка выполнена с использованием сопряжений.

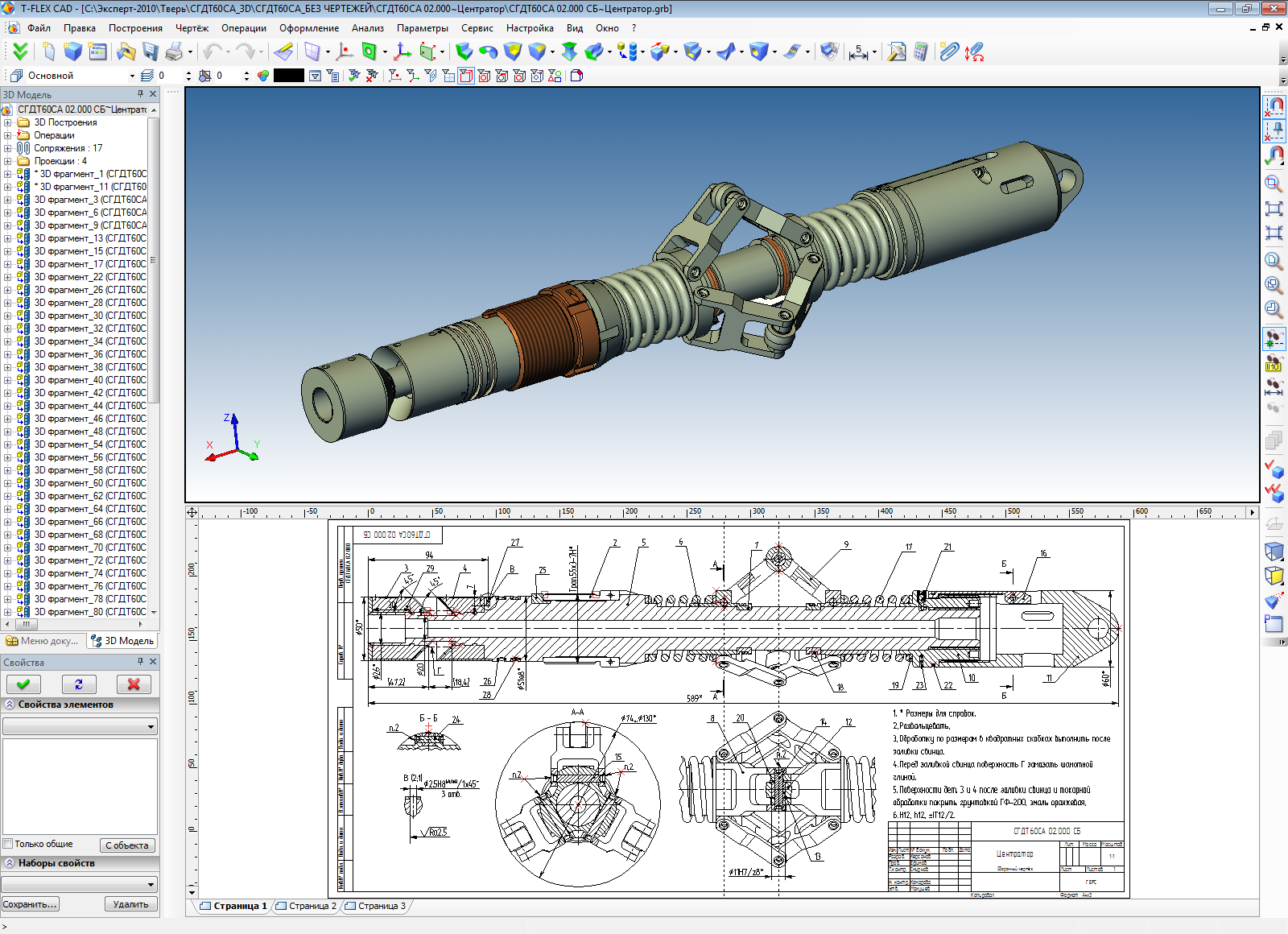

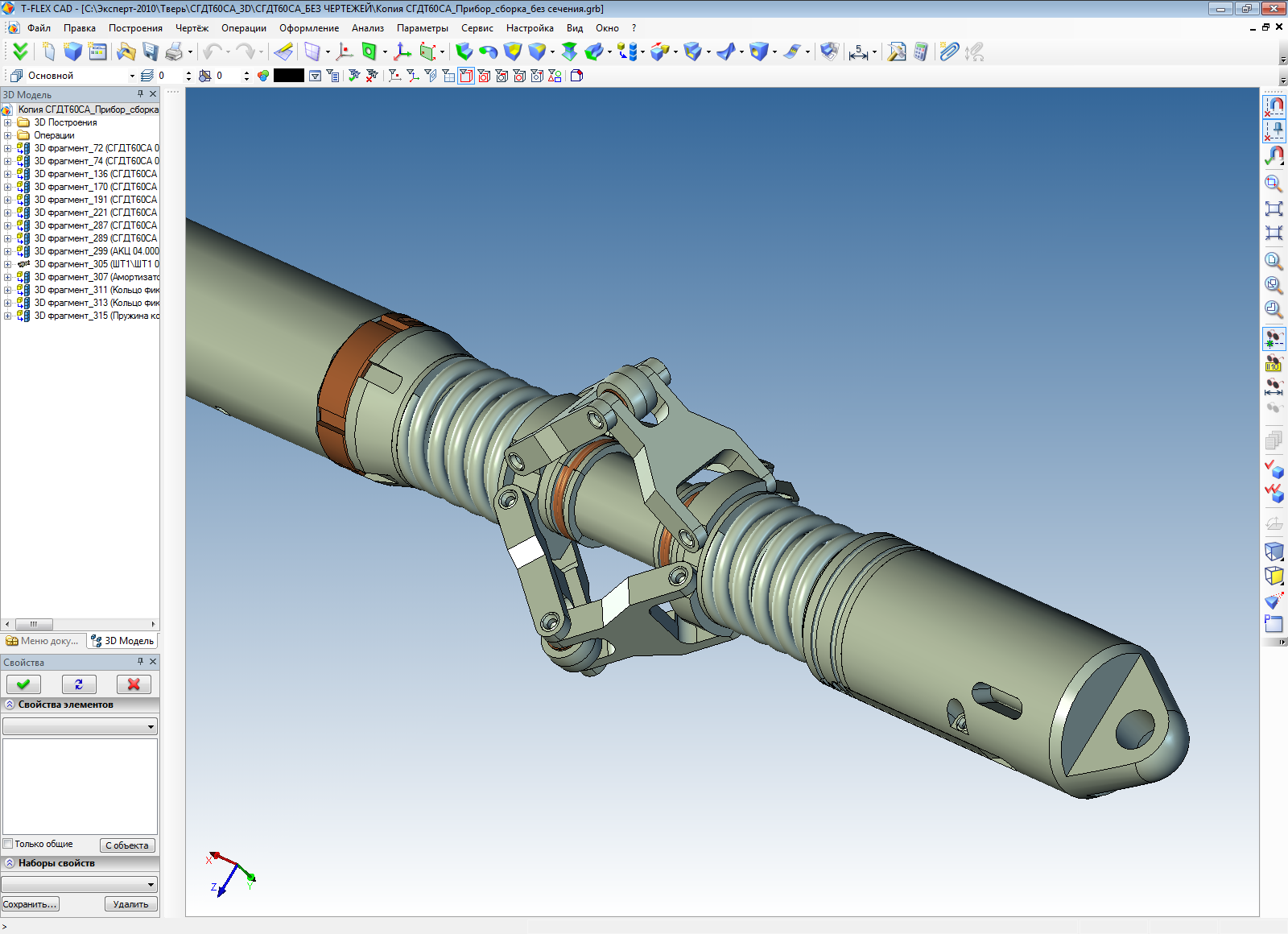

Таким образом, в ходе работы была получена трёхмерная модель прибора, оценён его внешний вид. Были созданы изображения деталей, выявлены сложные моменты при их изготовлении. При проектировании центраторов, привода и редуктора проверена их собираемость, нет ли выступающих частей, не будет ли взаимопроникновения деталей друг в друга. Программа T-Flex дала возможность оценить массу изделия и на стадии проектирования принять меры для её уменьшения, т.е. по возможности менять материалы и уменьшать габаритные размеры.

10.12.2010
