Автор: Андрей Ширшов, Никита Коновалов
В T-FLEX CAD можно воспроизводить достаточно сложные математические формулы. Для этого нужно создать несколько текстовых объектов и разместить их соответствующим образом. Однако данный способ трудозатратен, а позиционирование элементов получается не точным.

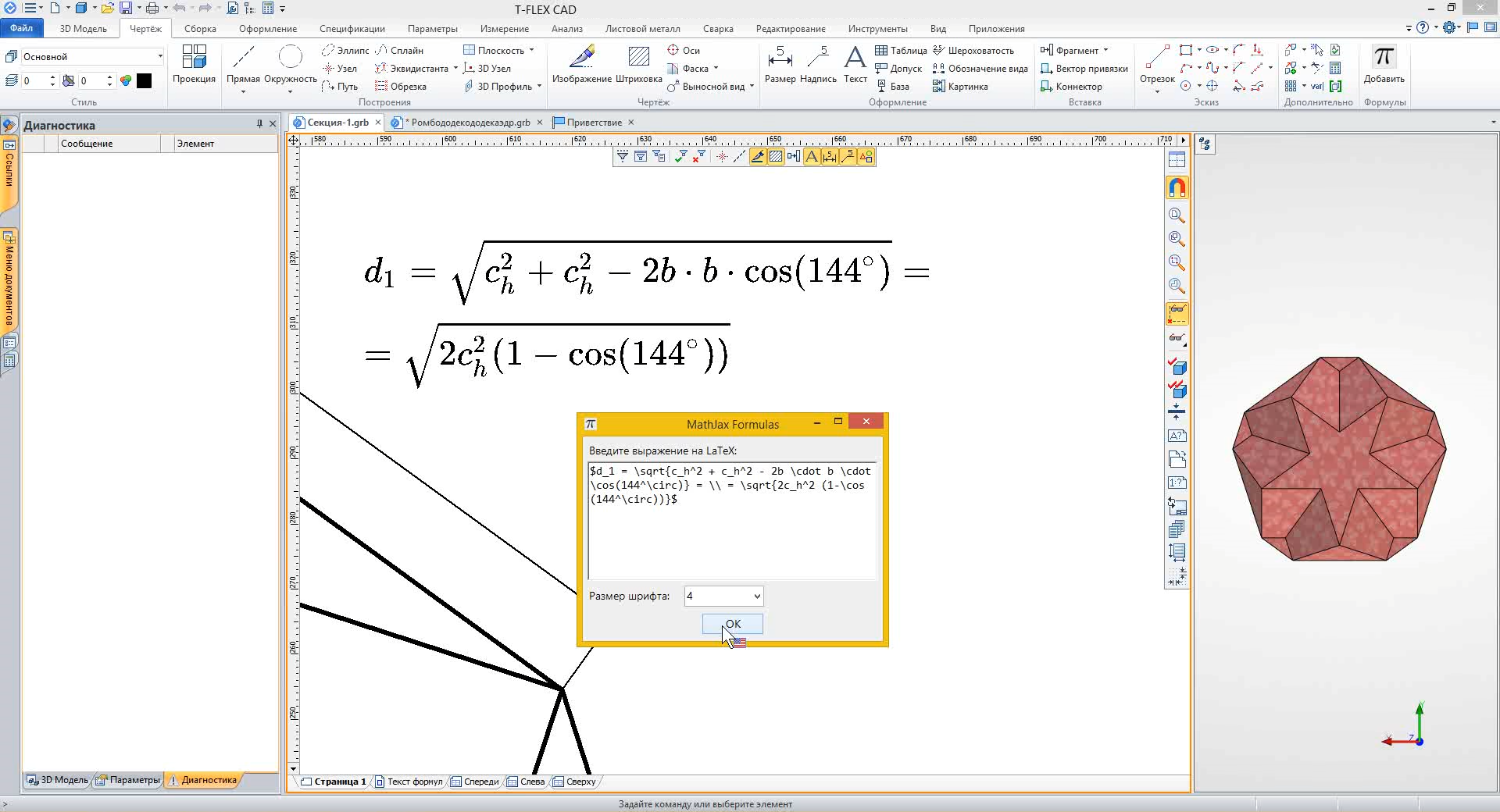

Разработанное для T-FLEX CAD расширение «T-Flex Формулы» уменьшает объём ручной работы, необходимое при создании сложных формул в T-FLEX CAD. Приложение использует для своей работы дополнительно устанавливаемую библиотеку MathJax.

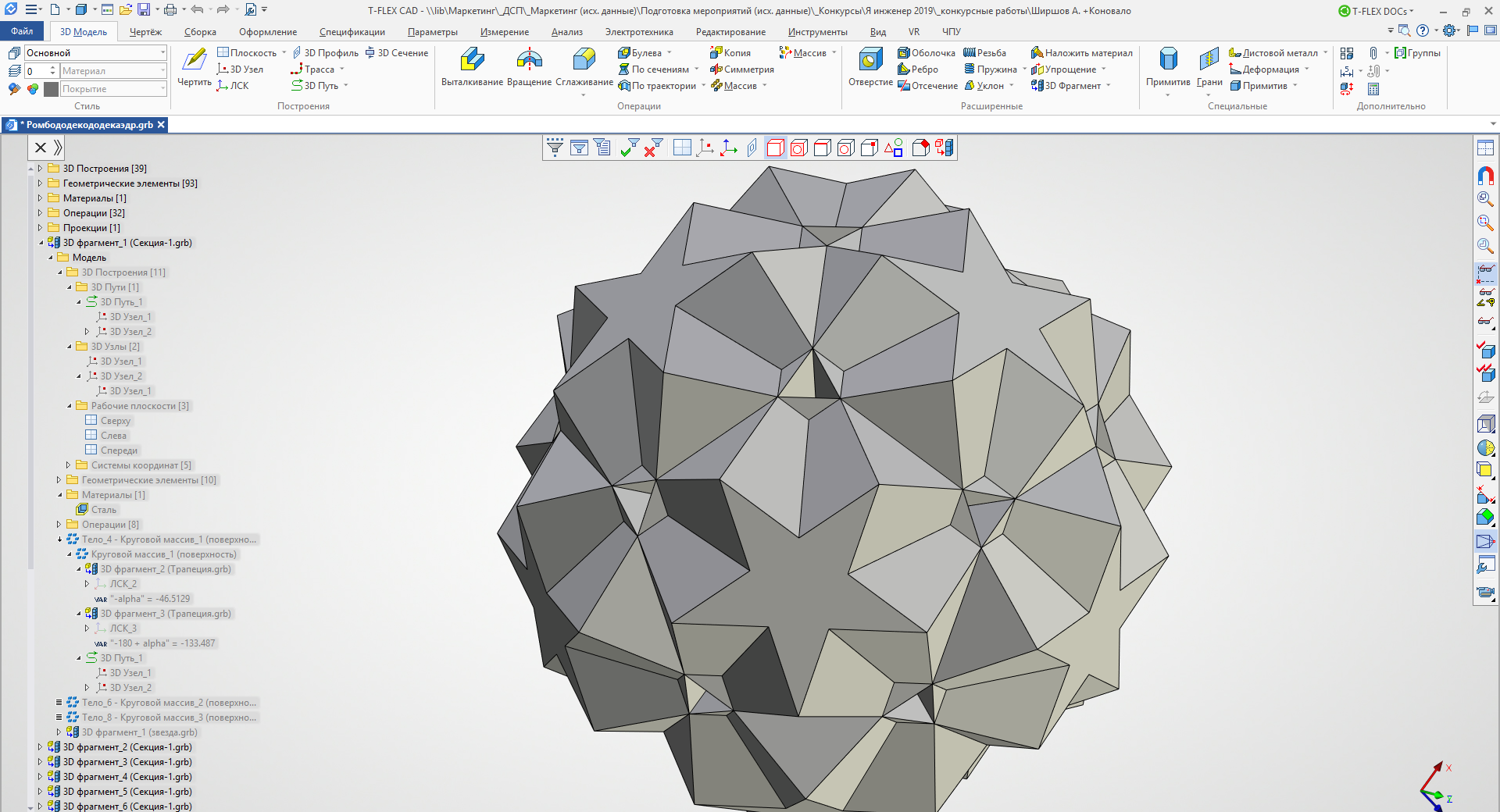

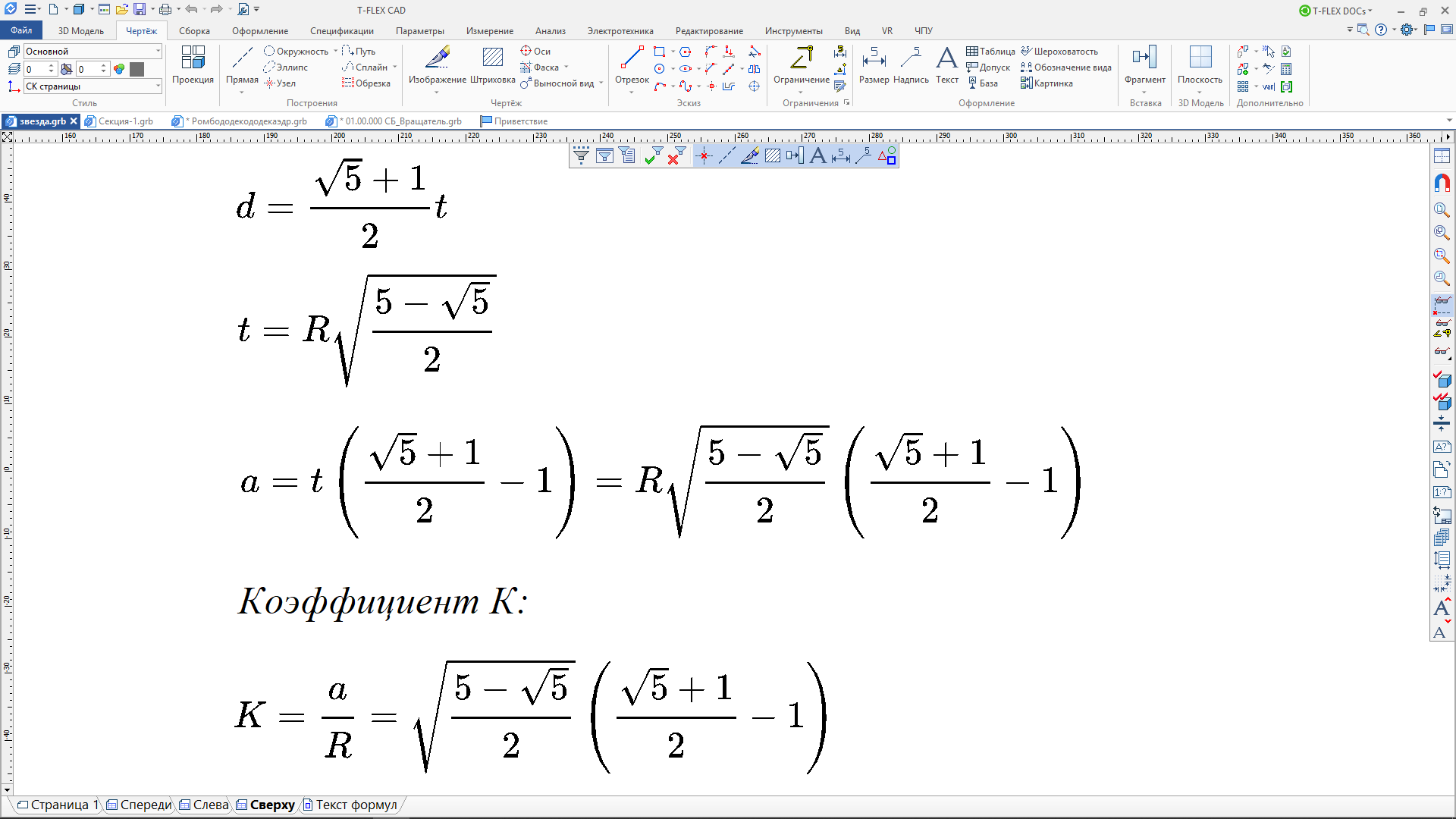

В качестве примера работы расширения создана сложная пространственная геометрическая фигура ромбододекододекаэдр. Ромбододекододекаэдр относится к моделям многогранников Веннинджера2 , содержит 312 граней. Визуально фигура напоминает пляжный мяч. Использование расширения T-Flex Формулы помогло задокументировать зависимости между геометрическими параметрами фигуры в удобном для восприятия виде.
Отличительной особенностью данной работы является применение недокументированных возможностей T-FLEX CAD: преобразование 2D графики в формат SVG и создание плоской поверхности по плоскому 3D профилю.
12.07.2019
