Сборочная модель системы прожига ячеистых пазов в детали авиадвигателя электроэрозионным методом

Автор:  Айдимиров Евгений Родионович, инженер конструктор I категории
Организация:  ПАО ОДК-УМПО
Использованные продукты T-FLEX:  T-FLEX CAD
Отрасль:  Тяжелое машиностроение

Описание проекта

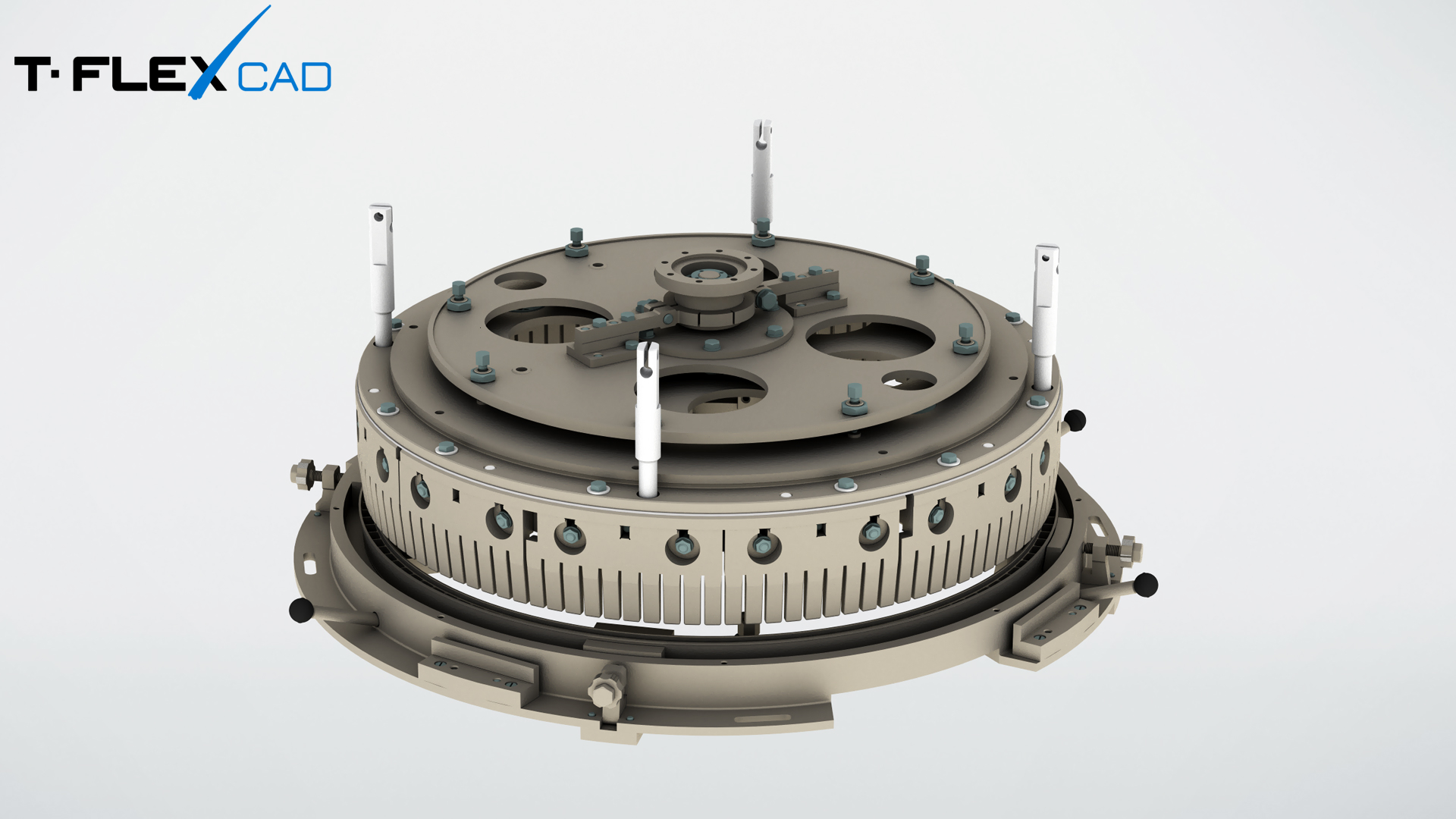

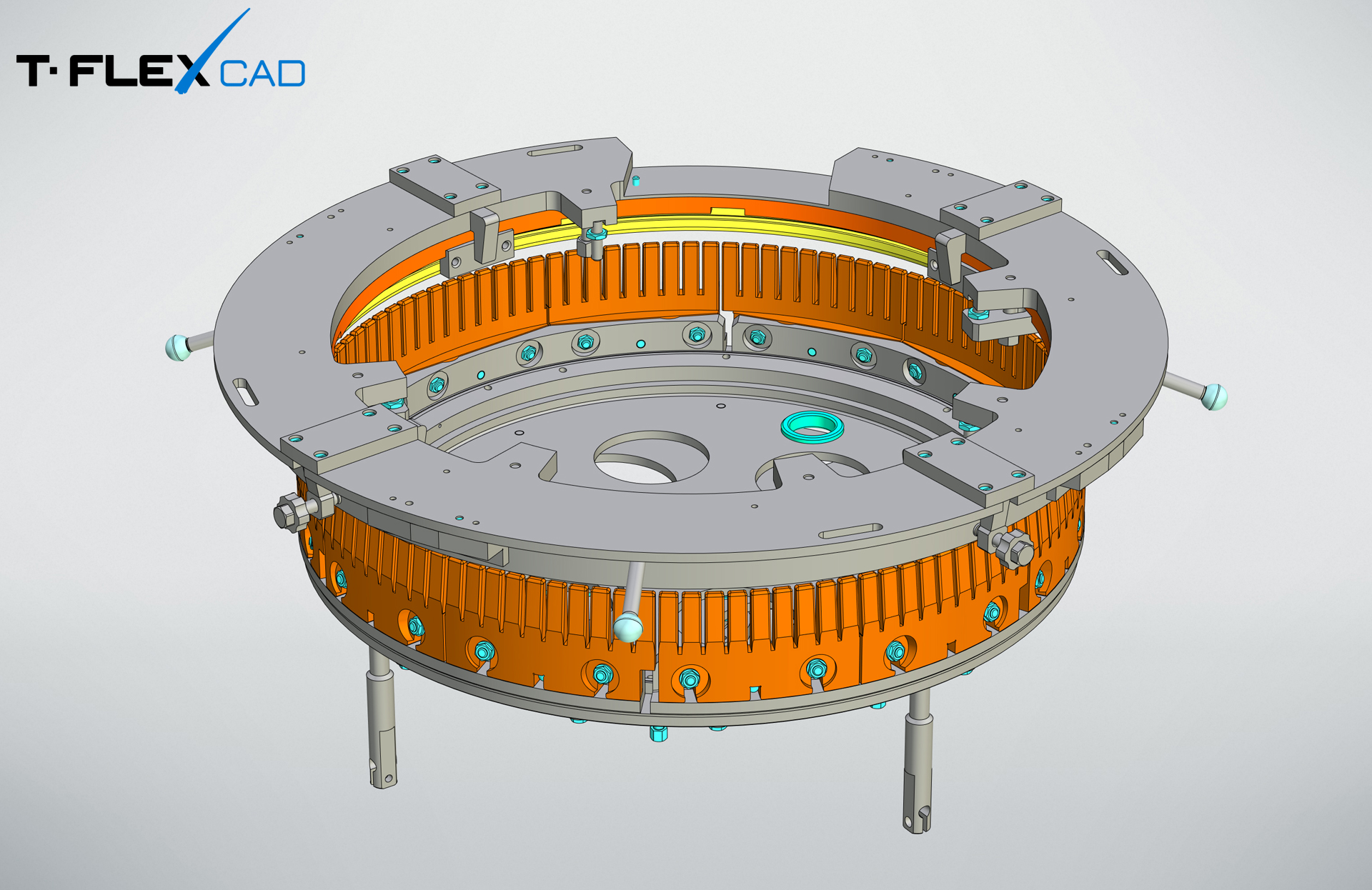

Модель, выполненная ПАО ОДК УМПО г. Уфа, состоит из электрода, электрододержателя и приспособления, в котором закреплена обрабатываемая деталь. С помощью электрода в детали, которая находится в специальном электролите, прожигаются ячейки. Система изготовлена, в ближайшее время планируется её ввод в эксплуатацию.

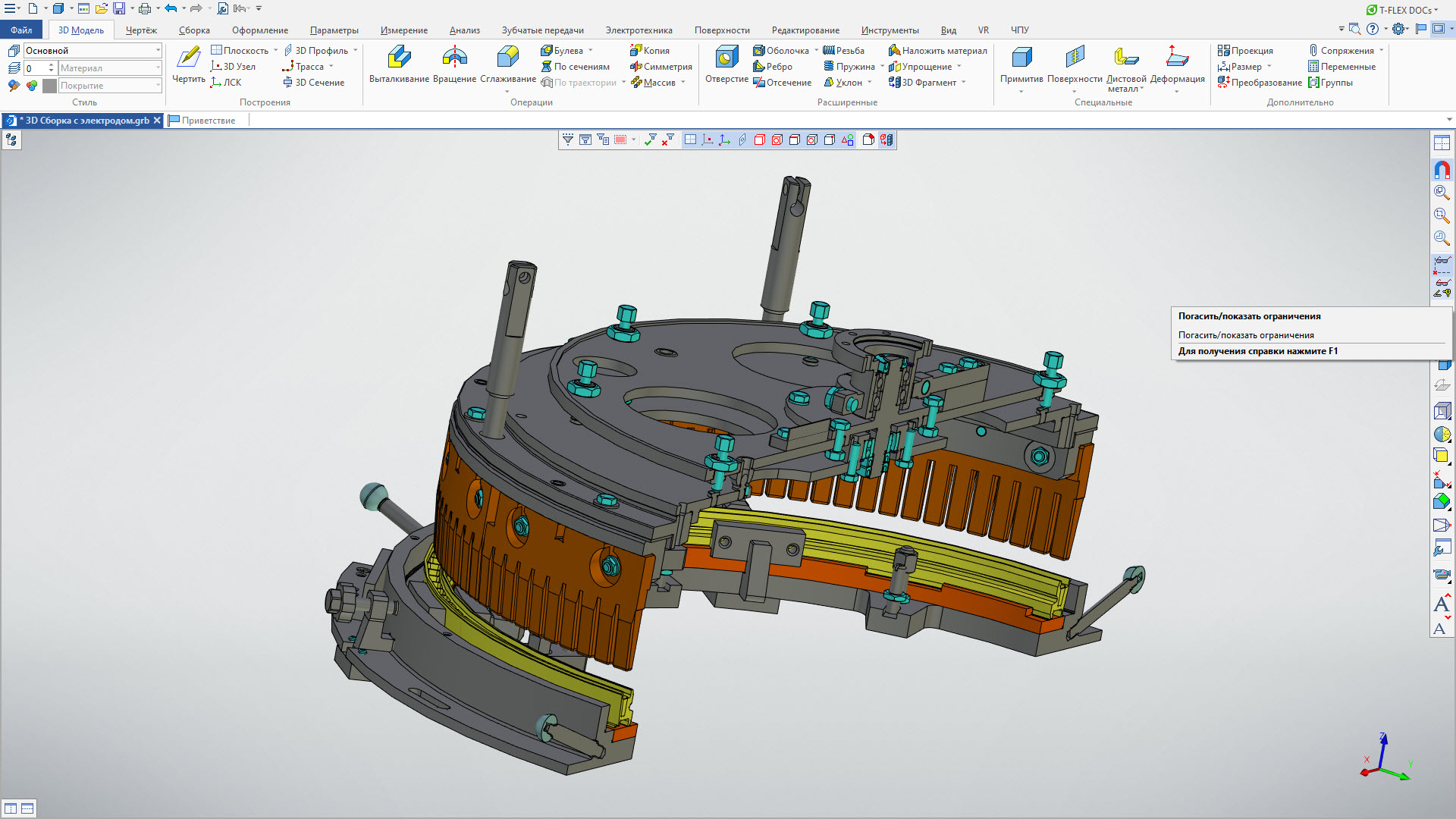

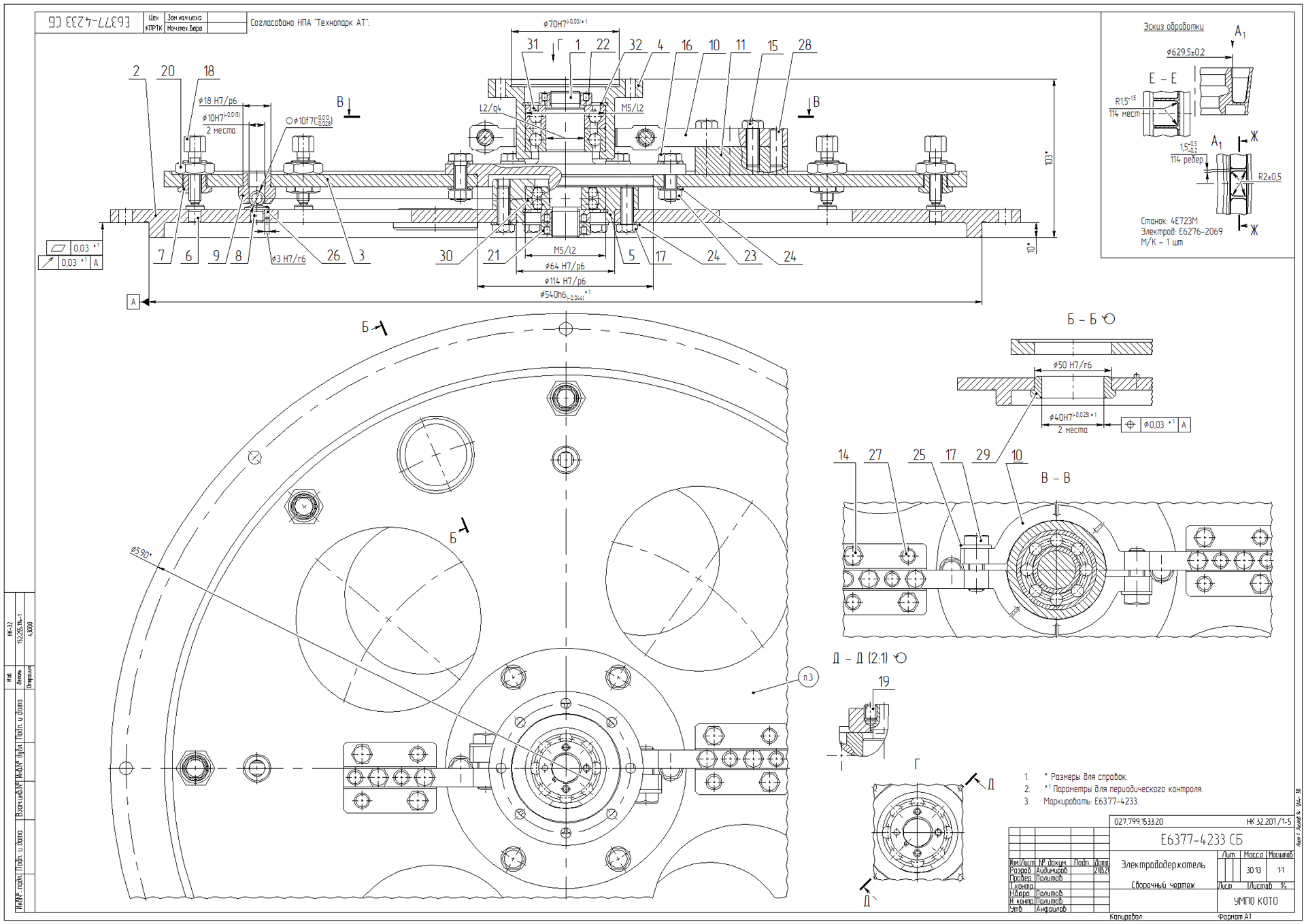

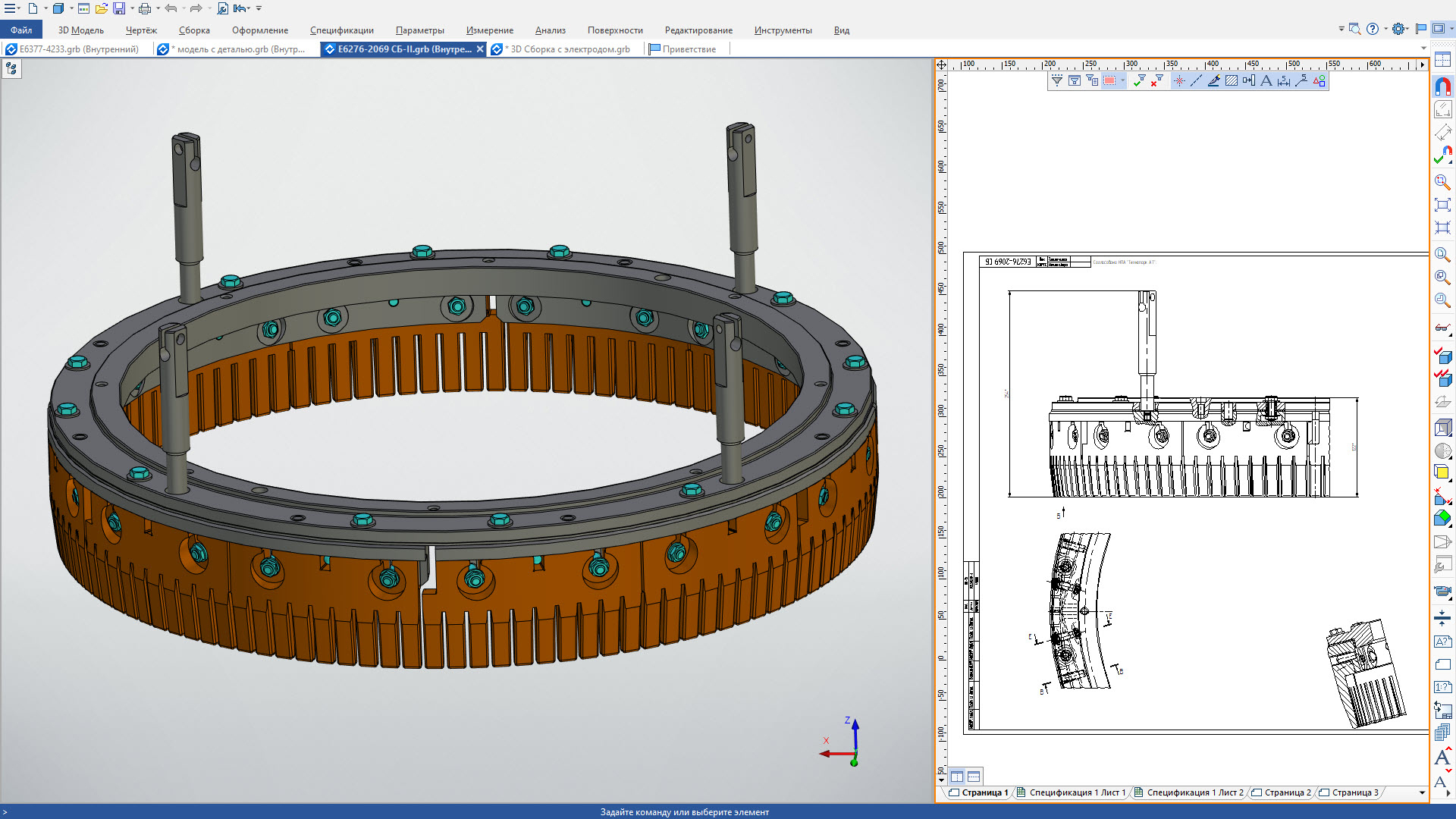

Проектирование велось в системе T-FLEX CAD 16, при этом использовались элементы из собственных библиотек стандартных элементов, созданных в конструкторском бюро в соответствии всем последним ГОСТам. Сборка построена по схеме снизу-вверх. Каждая составляющая конструкция создавалась как отдельная оснастка и поэтому имеет полный комплект чертежей и спецификаций.

Проект занял 2-ое место в конкурсе "Компетенция САПР 2021" в номинации "Эксперт".

18.09.2021
