Параметрическая 2D-модель одноступенчатого цилиндрического редуктора

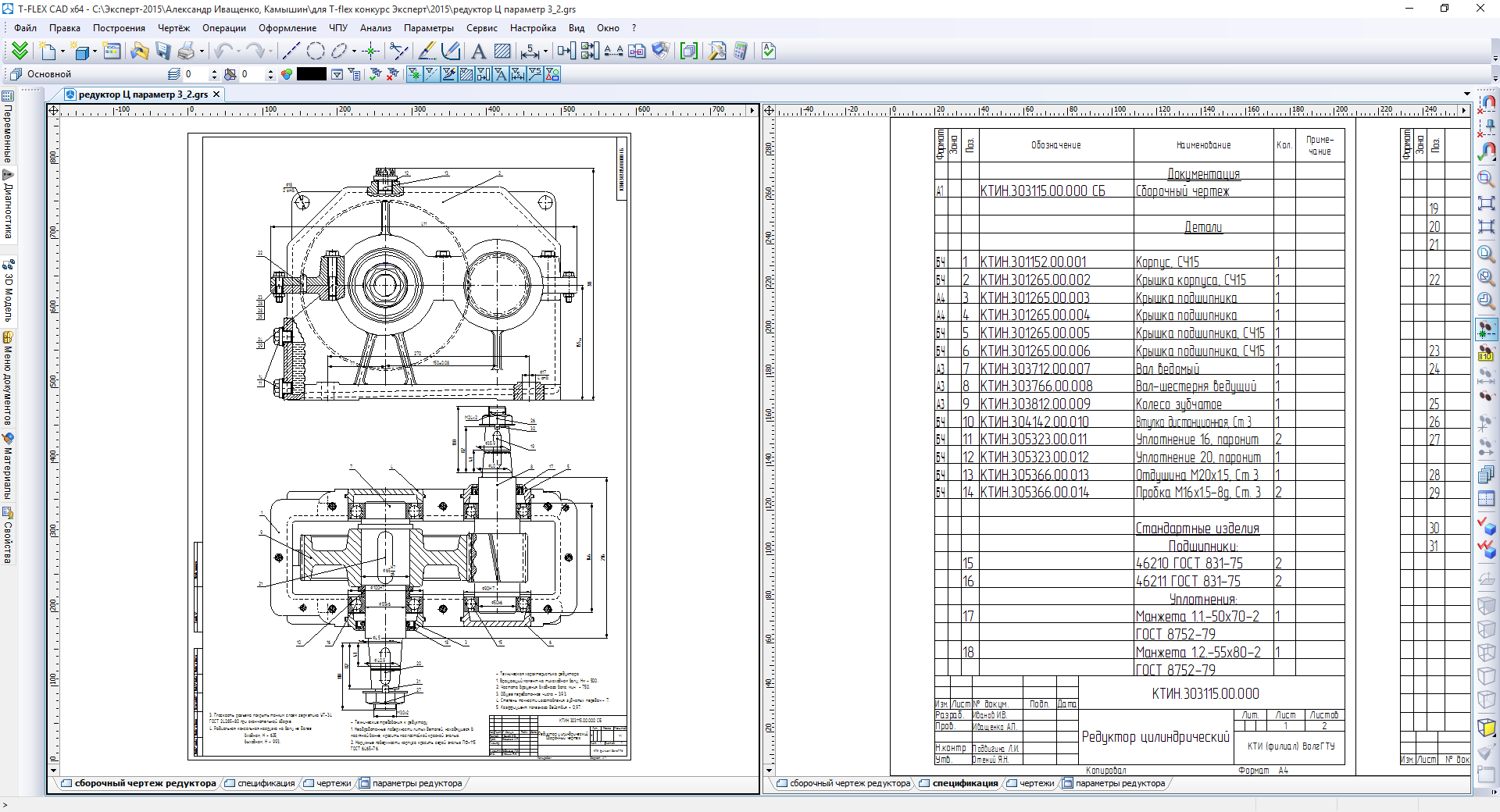

Параметрическая 2D-модель одноступенчатого цилиндрического редуктора общемашиностроительного применения. В состав разработанной документации входит сборочный чертеж редуктора и спецификация к нему, рабочие чертежи деталей: ведомого вала редуктора, вала-шестерни ведущего редуктора, колеса зубчатого, крышек подшипников ведомого вала.

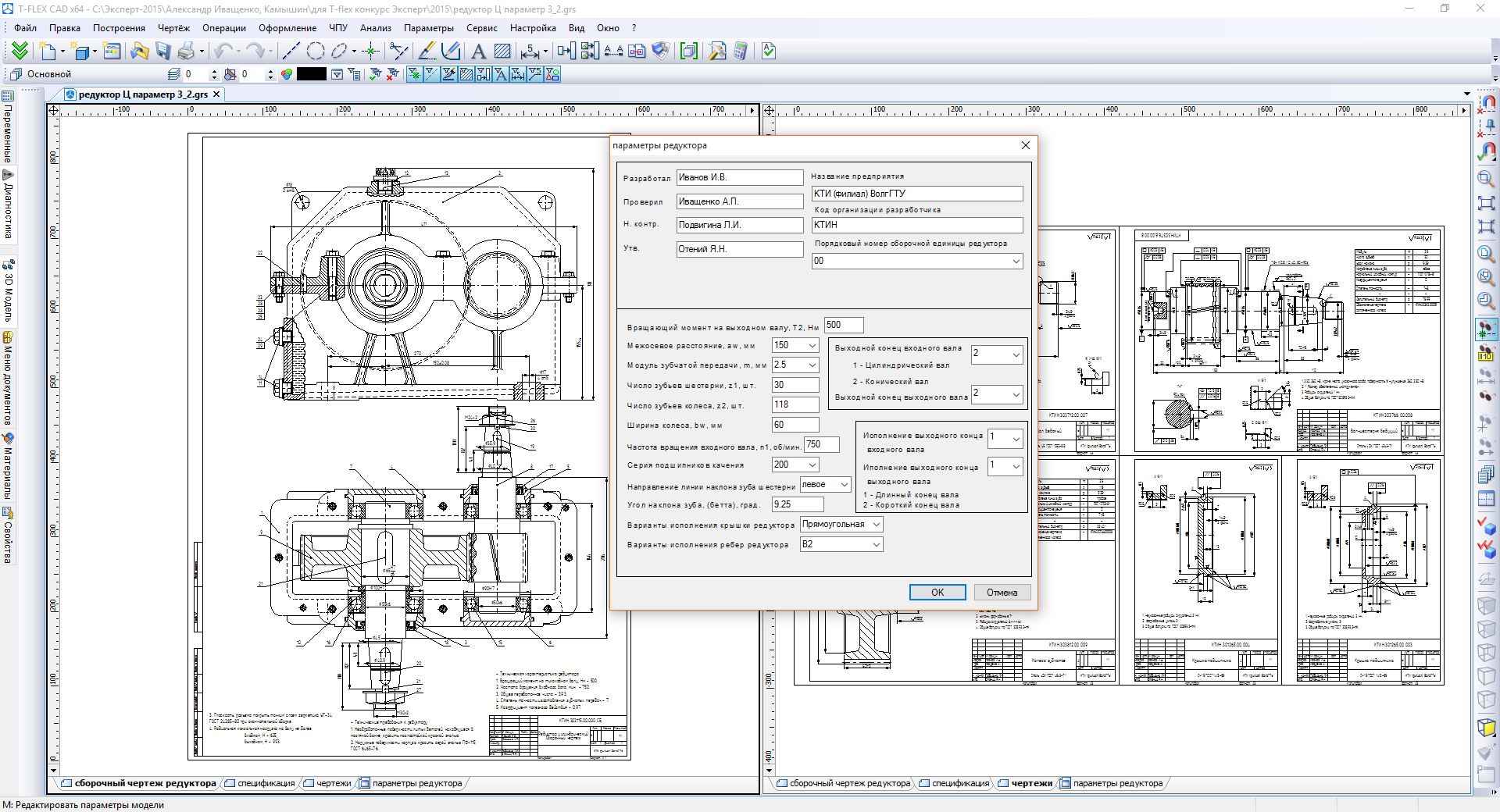

Средствами T-FLEX CAD в рамках проекта спроектирован диалог ввода исходных данных и выбора вариантов исполнения различных элементов редуктора. Далее, после ввода этих исходных данных, одна часть параметров редуктора рассчитывается по общепринятым зависимостям и рекомендациям в существующей справочной литературе, а другая принимается из внешних баз данных, которые составлены на основании выдержек из ГОСТов. Дабы снизить сложность связей между элементами модели, весь проект разработан в одном файле.

Таким образом, параметрическая 2D-модель редуктора позволяет за несколько минут получить любой из более чем 500 различных вариантов исполнения редуктора при 6 различных вариантах межосевых расстояний, 2 вариантов крышек, 3 вариантов ребер, 8 вариантов исполнения концов валов, 2 вариантов наклона зубьев!
