Модель пистолета M1911A1 по чертежам

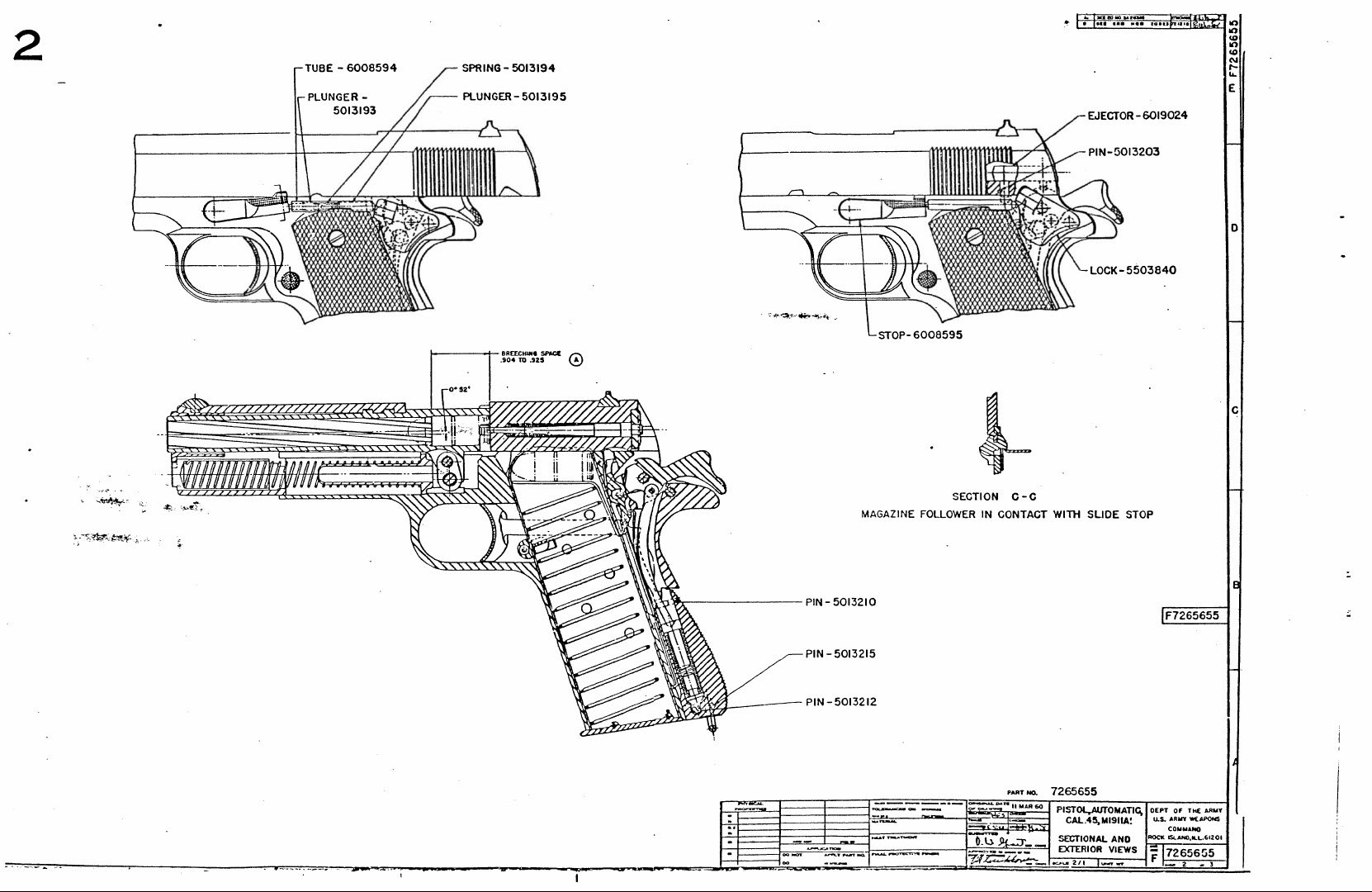

Модель Colt M1911A1 выполнена в полном соответствии оригинальным чертежам, поэтому все размеры взяты в дюймах, а не в миллиметрах.  Также в данной работе интересна система допусков и посадок, так как отклонения задаются не от номинального размера. На чертежах установлены либо нижний размер с отклонением только вверх, либо верхний с отклонением только вниз.

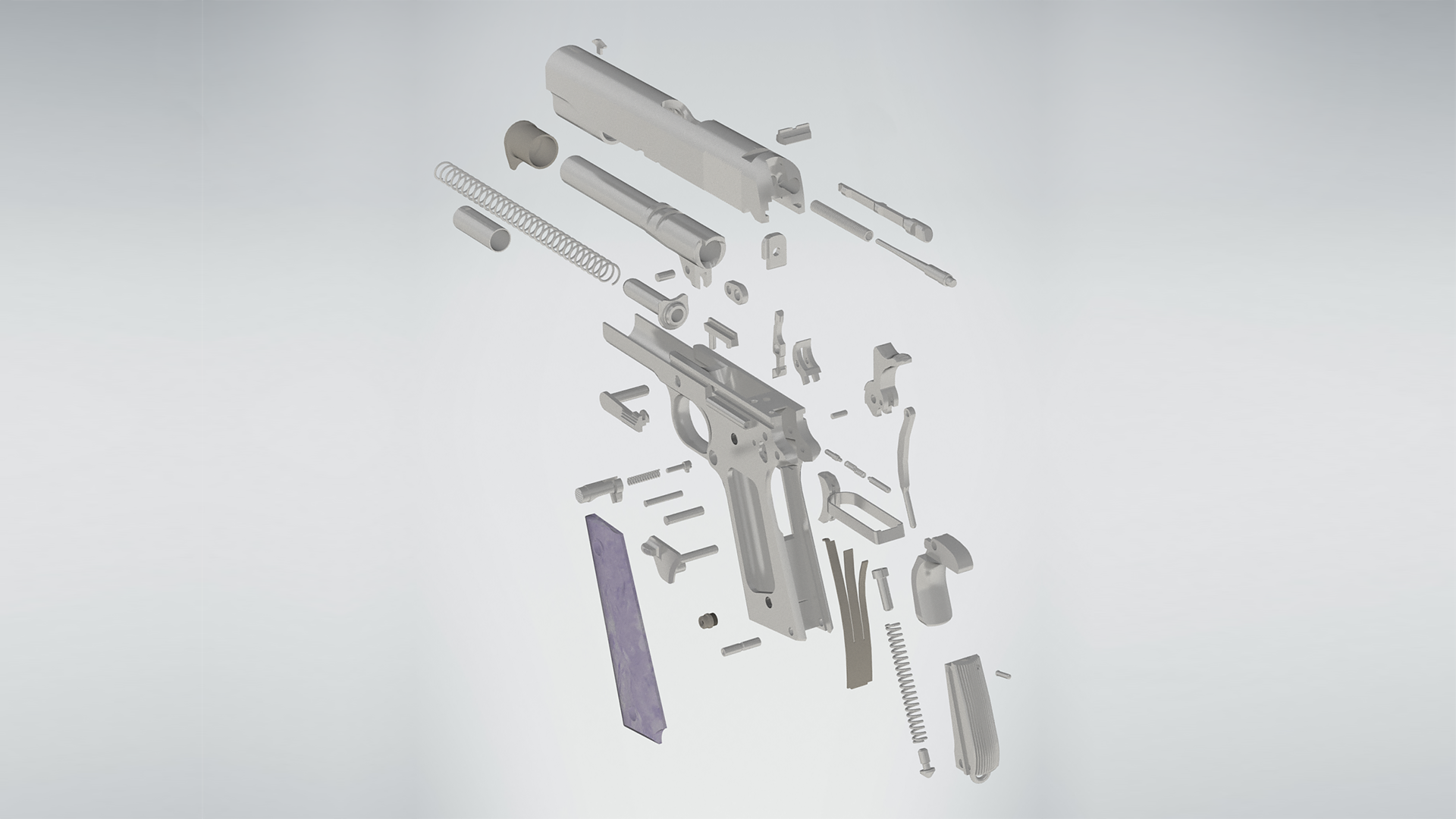

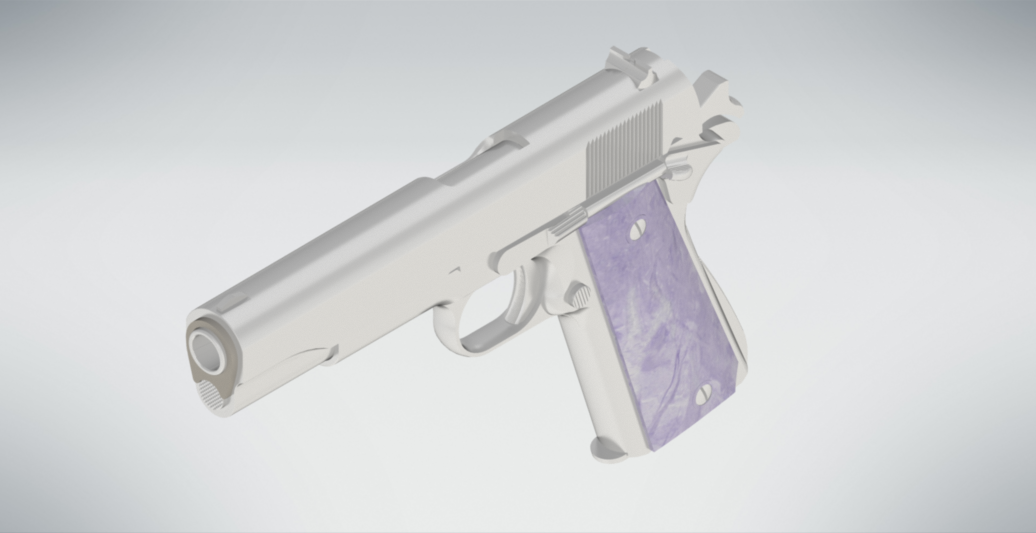

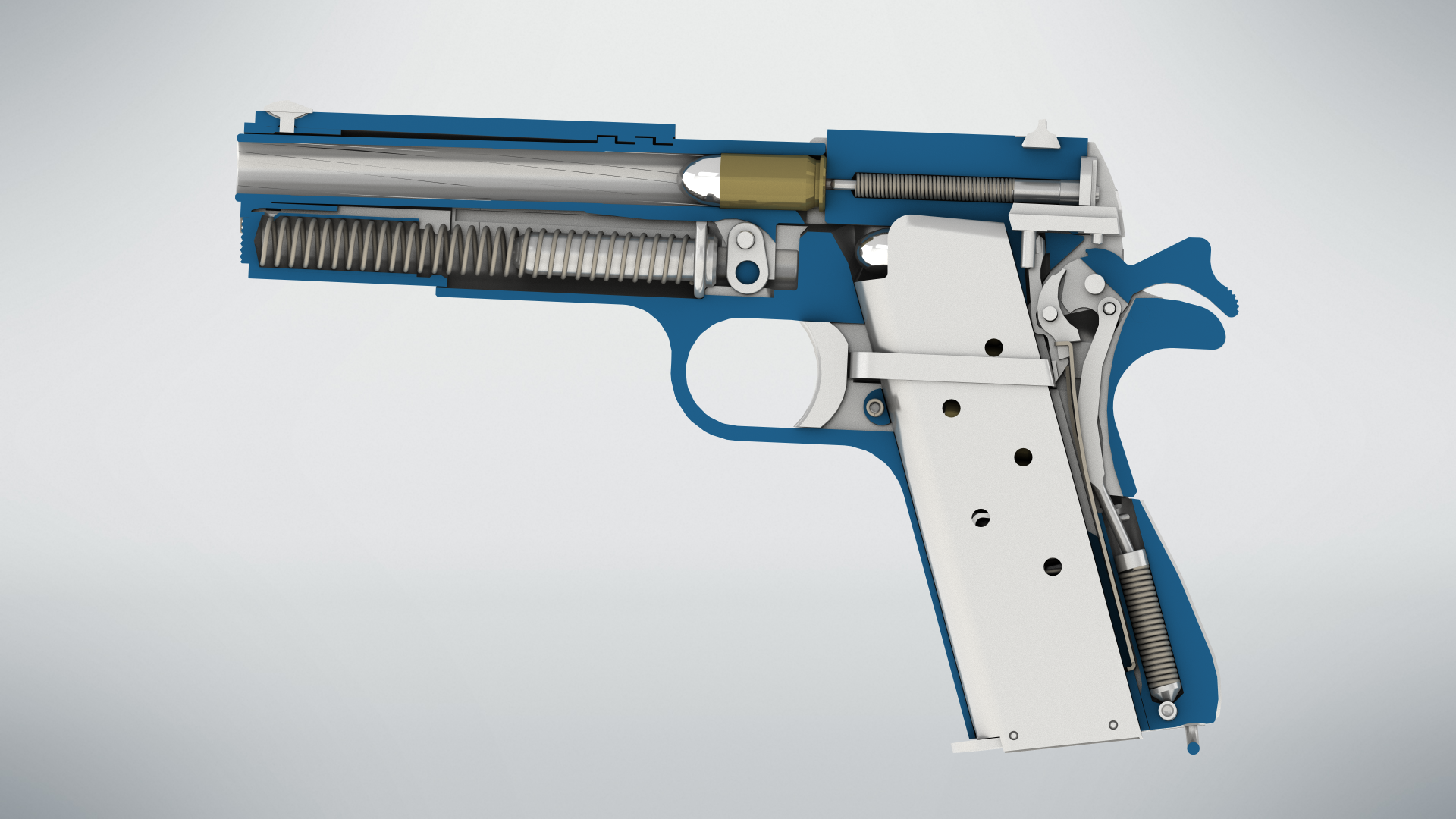

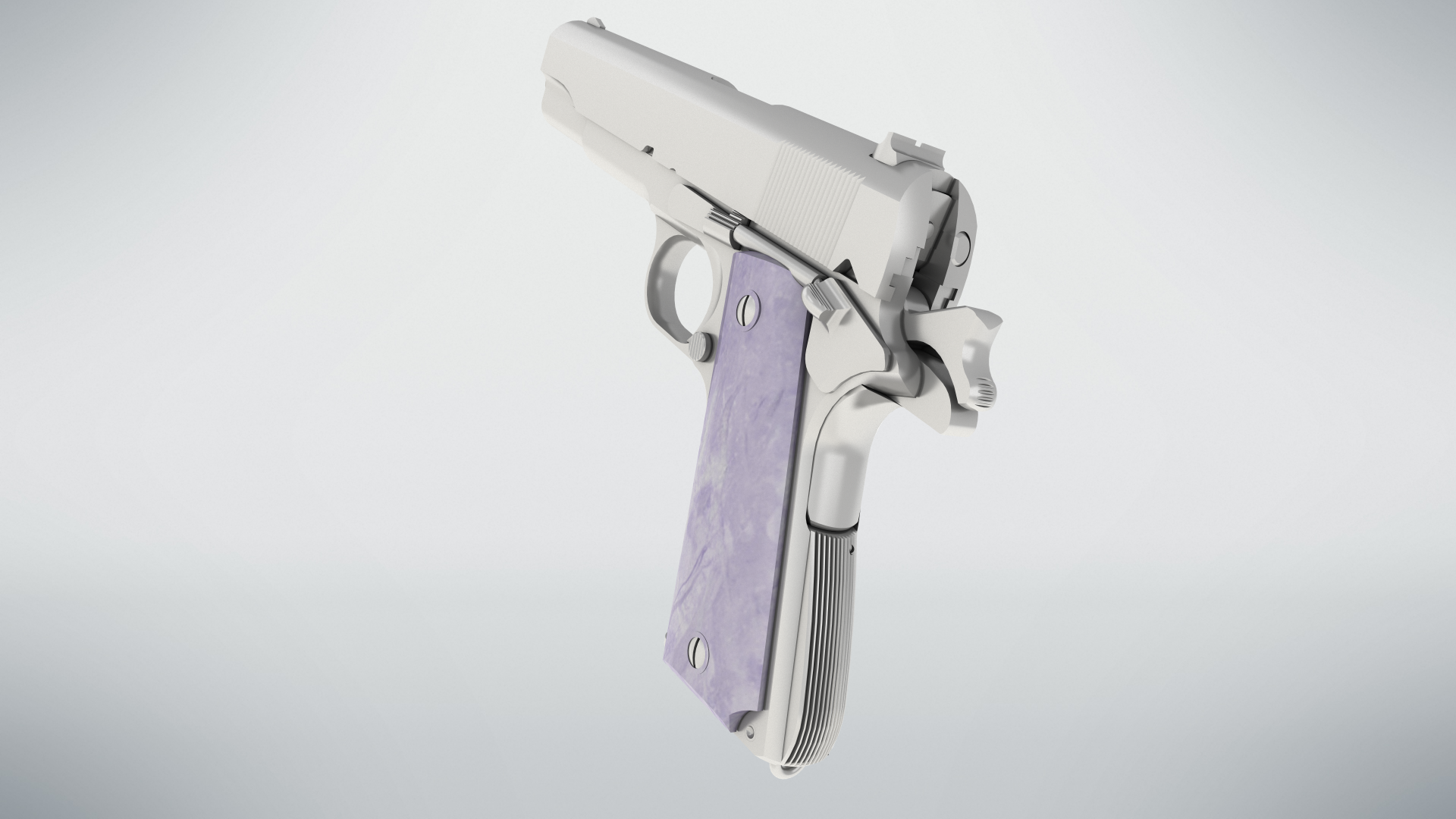

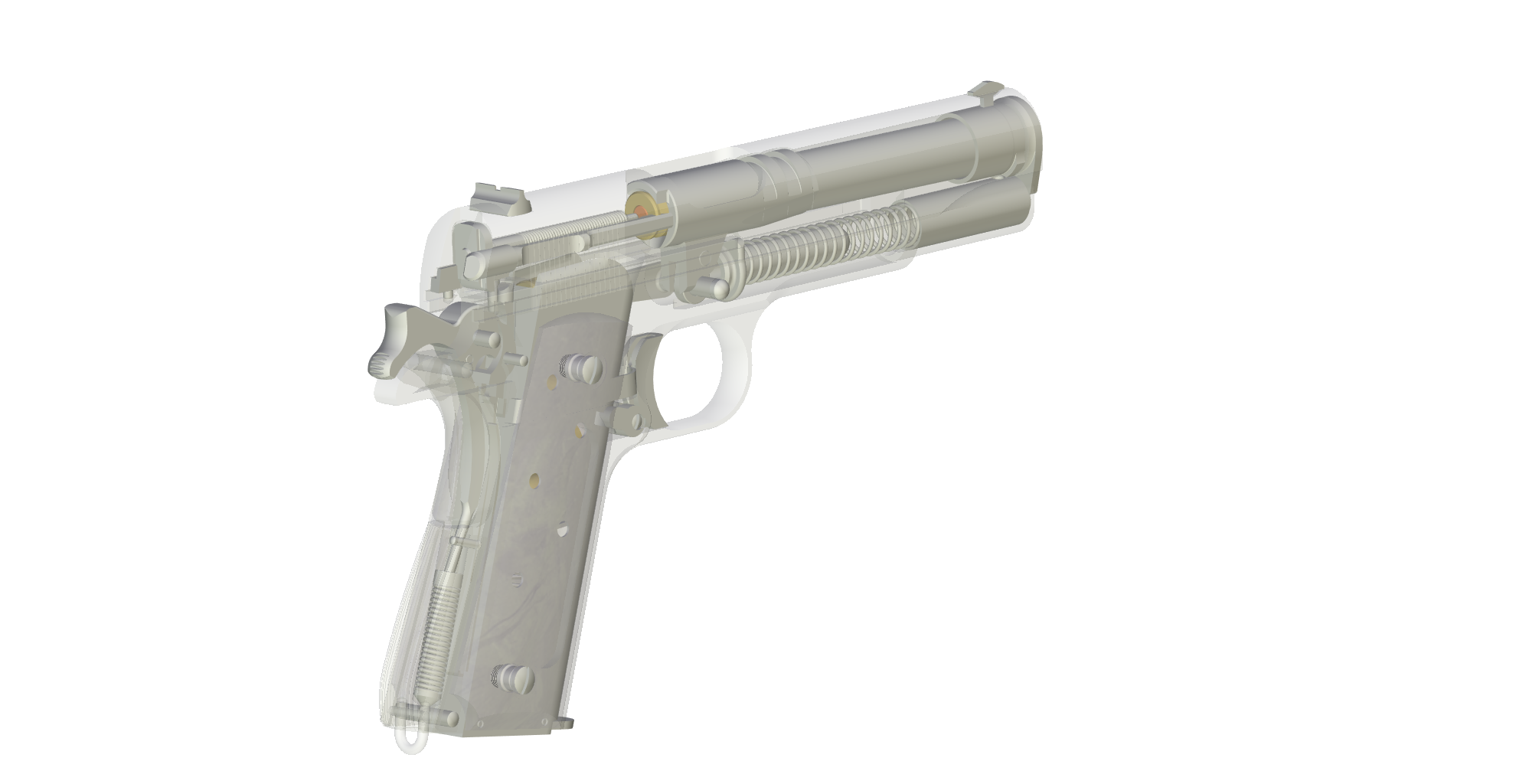

Отсутствующие в чертежах детали (Loop, Lanyard, Pin, Magazine) были смоделированы на основе чертежей Rio Benson — M1911A1 Redux, а также собственного представления автора. В результате получилась точная модель каждой детали пистолета, состоящего всего из 57 частей (с учётом составляющих магазина, без учёта патронов). В завершении работы был создан ряд фотореалистичных изображений: общий вид пистолета, разрез для демонстрации внутреннего устройства, пистолет с прозрачностью на некоторых деталях, а также пистолет в 3D сцене.  Дополнительно была подготовлена взрыв-схема.

При моделировании широко использовал инструмент «по сечениям» с использованием направляющих и инструмент «по траектории» для создания гладких наружных поверхностей пистолета, а также верха магазина.

Модель магазина параметрическая и точно просчитана, возможно менять число патронов в магазине.

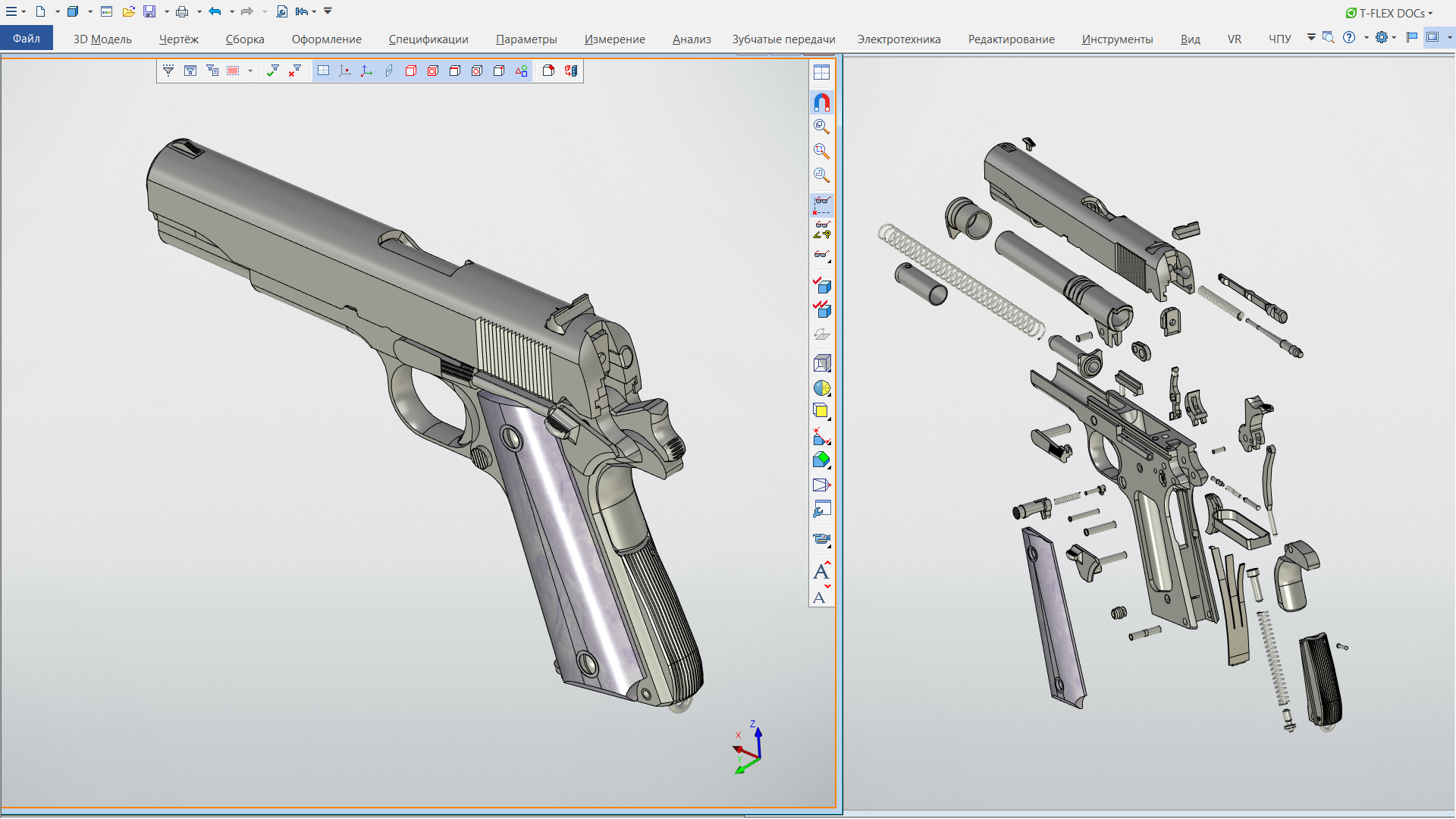

Работа была выполнена за один месяц с целью изучения возможностей T-FLEX CAD при построении сложных моделей и сборок.

Скачать модель в галерее проектов.

Проект занял 3-е место в конкурсе "Компетенция САПР 2022" в номинации "Зачёт".
