САПР элементов банковских ограждений

Автор:  Рохин Леонид Владимирович, Иванов Андрей Владимирович, Ледяев Анатолий Сергеевич
Организация:  ООО «Дортехкомплект»

Описание проекта

Cпециализированная САПР, разработанная сотрудниками Научно-образовательного центра «Топ Системы - Курган» по техзаданию ООО «Дортехкомплект» (г. Курган).

Все компоненты банковских укреплений являются типовыми конструкциями, отличающимися некоторыми габаритными и присоединительными размерами обеспечивающими скрепление соседних панелей друг с другом. Проектирование банковских ограждений начинается с рассмотрения планировки помещения заказчика и составления схемы банковских укреплений. Затем, по согласованной с заказчиком схеме, оценивается себестоимость проекта и после окончательного согласования стоимости и сроков исполнения заказа начинается процесс проектирования, изготовления и монтажа укреплений.

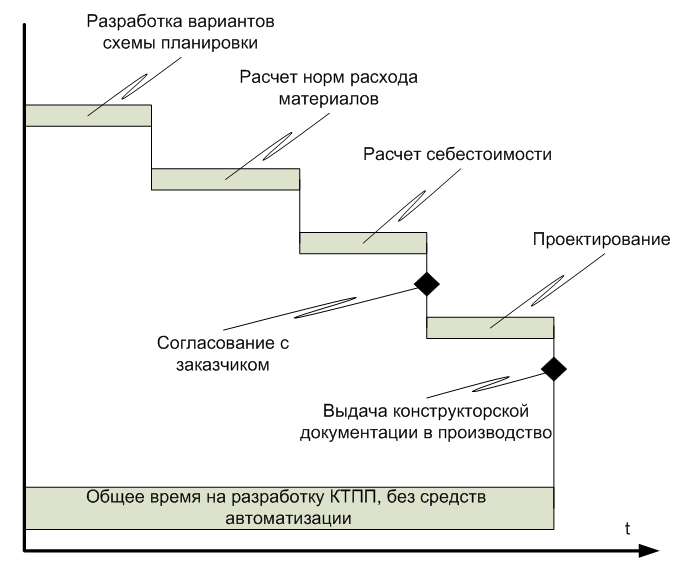

До появления САПР банковских укреплений все перечисленные работы выполнялись в основном последовательно и вытекали в достаточно длительный период разработки коммерческого предложения и подготовки производства.

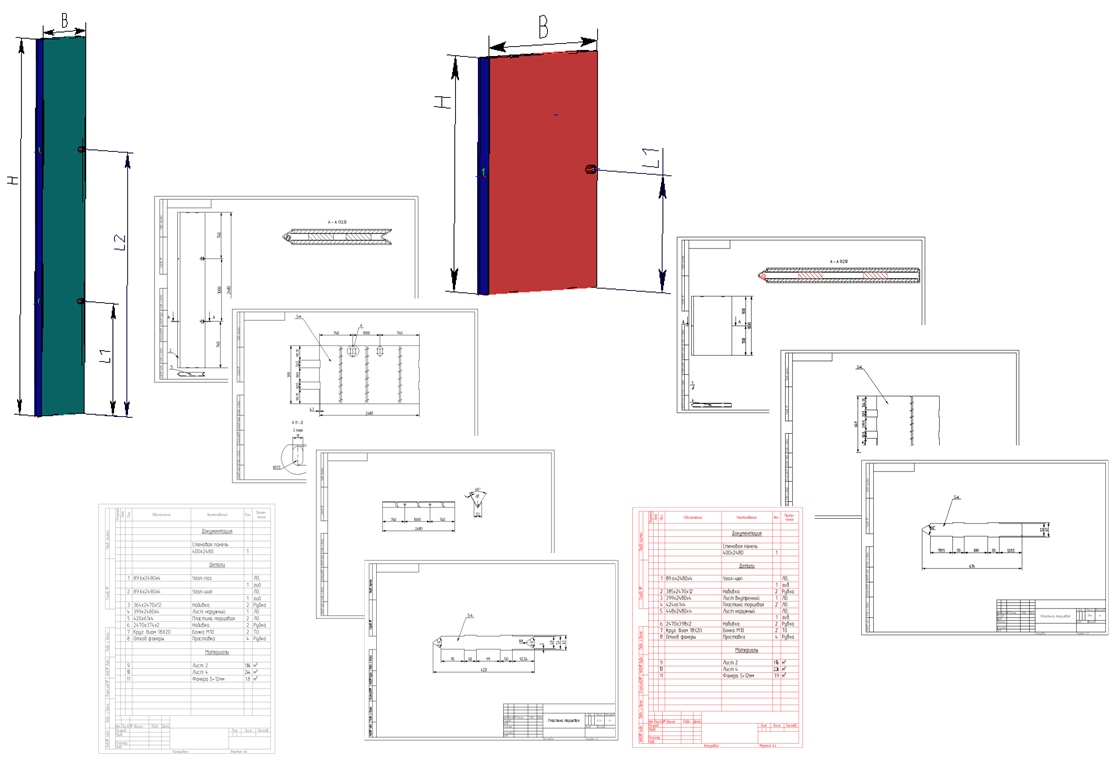

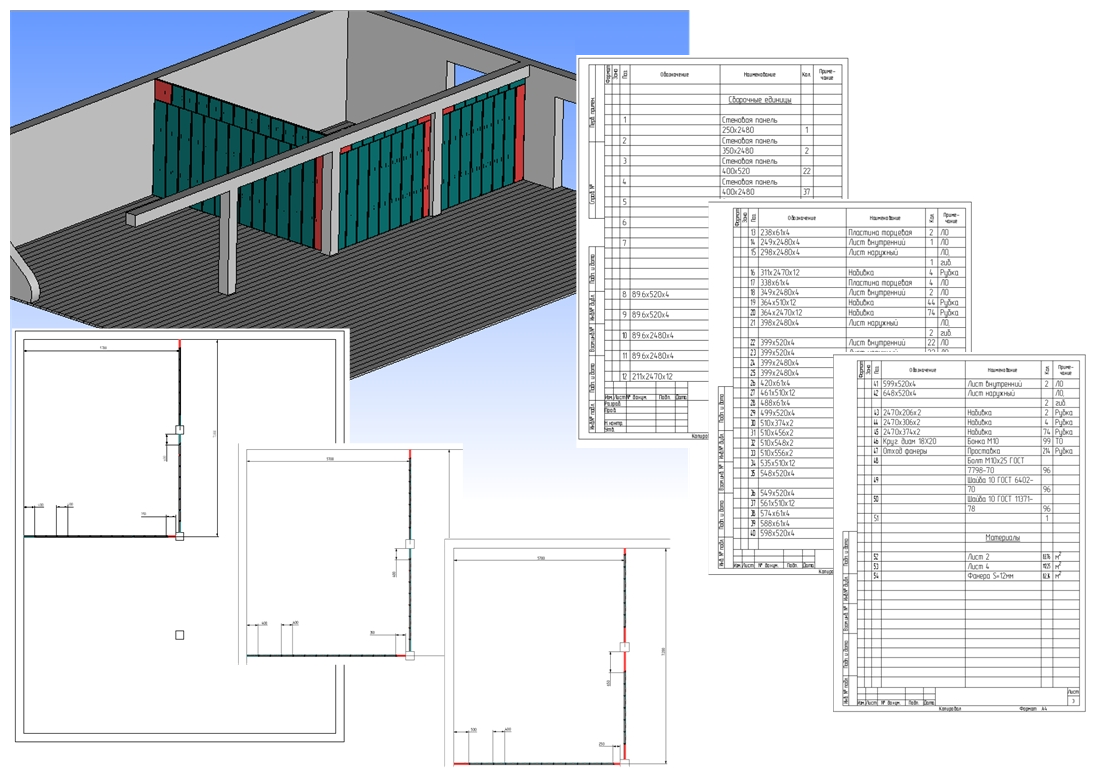

САПР банковских укреплений автоматически формирует рабочие чертежи, спецификацию, ведомость материалов и покупных изделий на элементы защиты банковских укреплений на начальных стадиях проектирования, а именно в ходе проработки вариантов схем банковских укреплений и согласования проекта с заказчиком.

05.11.2009
