САПР "Расширитель"

Автор:  Сайгин Иван Владимирович
Организация:  ОАО «Сарэнергомаш»

Описание проекта

Расширители предназначены для разделения на пар и воду пароводяной смеси, образующихся из продувочной воды паровых котлов, конденсата пароприёмников, дренажа паропроводов при снижении ее давления до давления в расширителе с последующим использованием тепла воды и пара. Расширитель (сепаратор) – представляет собой вертикальный цилиндрический сосуд сварной конструкции, состоит из корпуса с приваренными к нему эллиптическими днищами. Расширители имеют простейшее сепарирующее устройство – тангенциальный подвод конденсата.

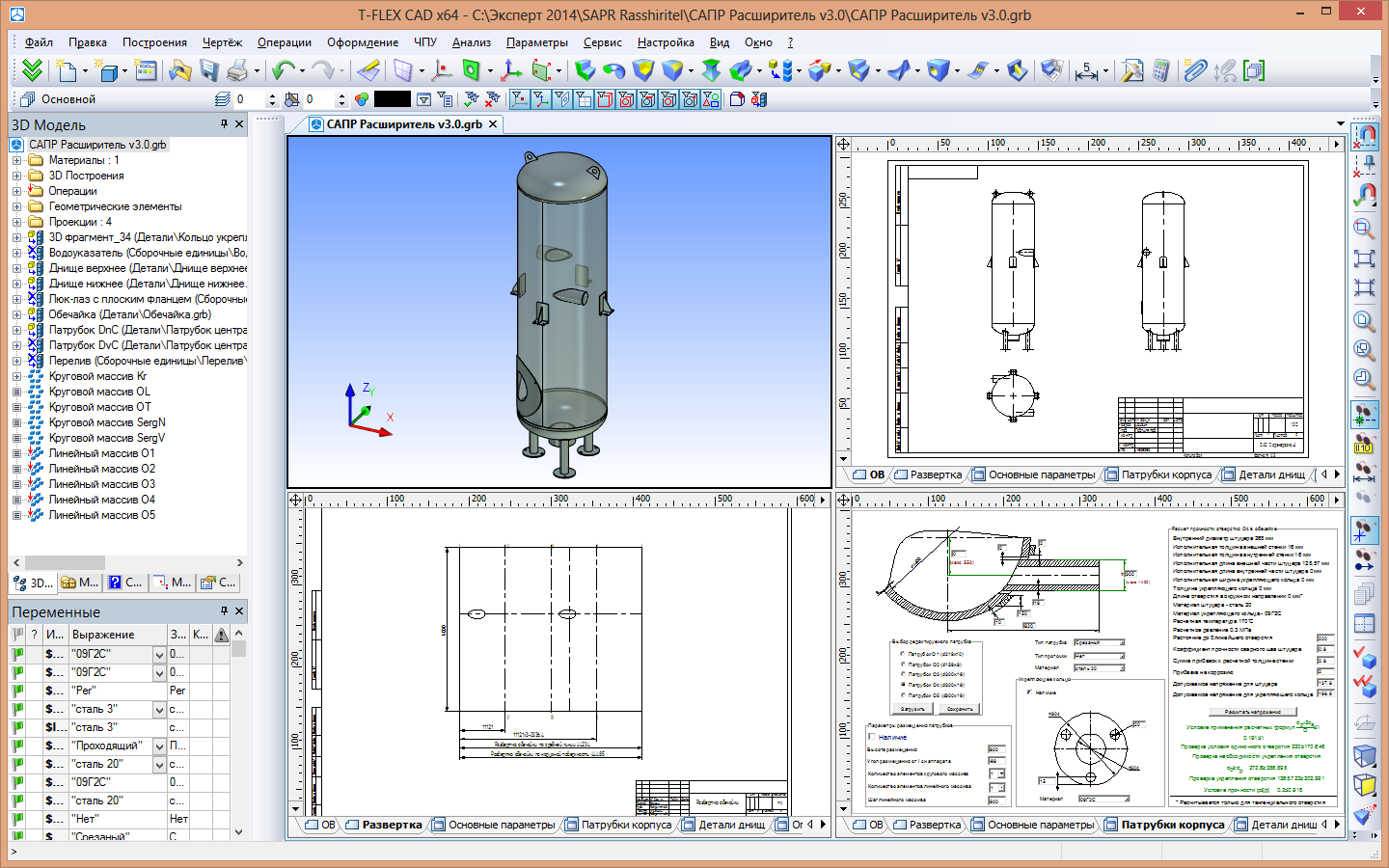

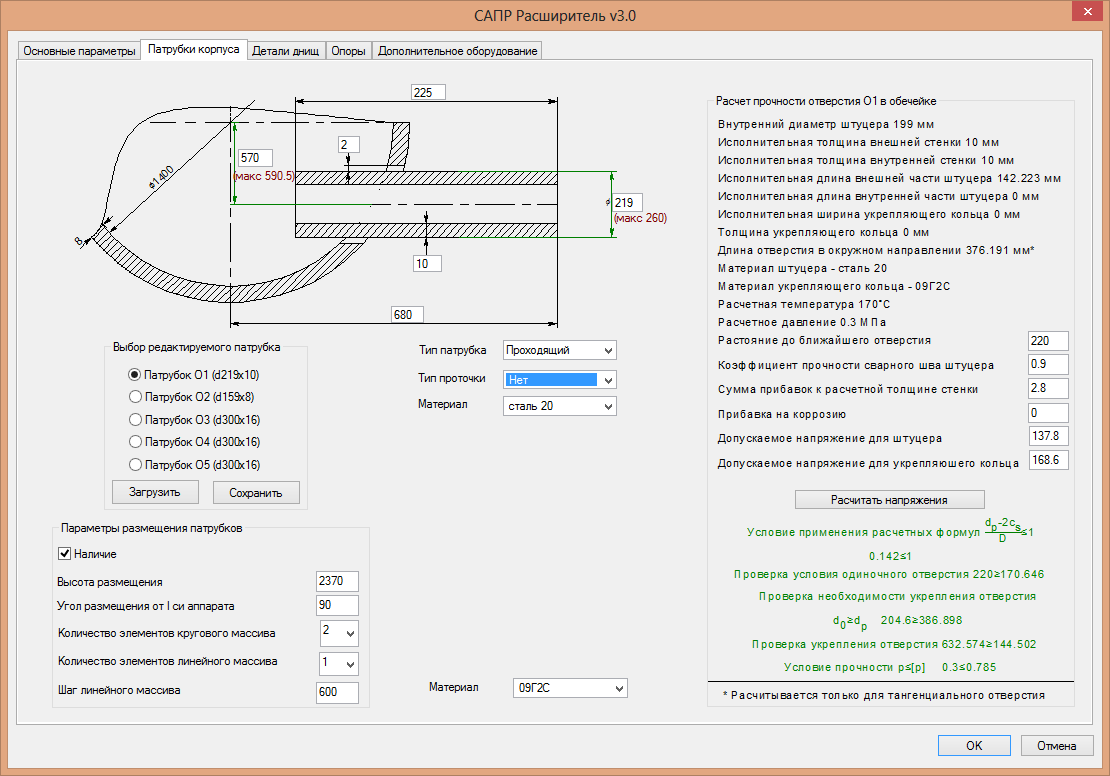

САПР «Расширитель» позволяет проектировать большинство выпускаемых изделий завода. САПР позволяет быстро спроектировать 3D модель аппарата, автоматически получить его теоретический чертеж, чертежи деталей и сборок. САПР производит и оформляет расчет на прочность, который показывает конструктору какие элементы не удовлетворяют расчету, а какие можно ослабить.

Система автоматизированного проектирования «Расширитель» полностью разработана в  T-FLEX CAD, с широким применением параметрических возможностей T-FLEX. Программа оформлена диалогами управления, для комфортной работы пользователей. При разработке САПР обработано более 15 ГОСТ и других стандартов, на основании которых созданы базы данных и алгоритмы расчетов, с которыми работает программа.

18.12.2014
