САПР «ТОА»

МиниCАПР «ТОА» предназначена для автоматизированного проектирования кожухотрубчатых теплообменных аппаратов большинства разновидностей: ТН (с неподвижными трубными решетками), ТП (с плавающей головкой) и ТУ (с U-образными трубками) в горизонтальном и вертикальном исполнениях, а также их блоков. Система автоматизированного проектирования «ТОА» полностью разработана в T-FLEX CAD, с широким применением параметрических возможностей: математические операции и функции, применение коннекторов, работа с БД, элементы управления и др.).

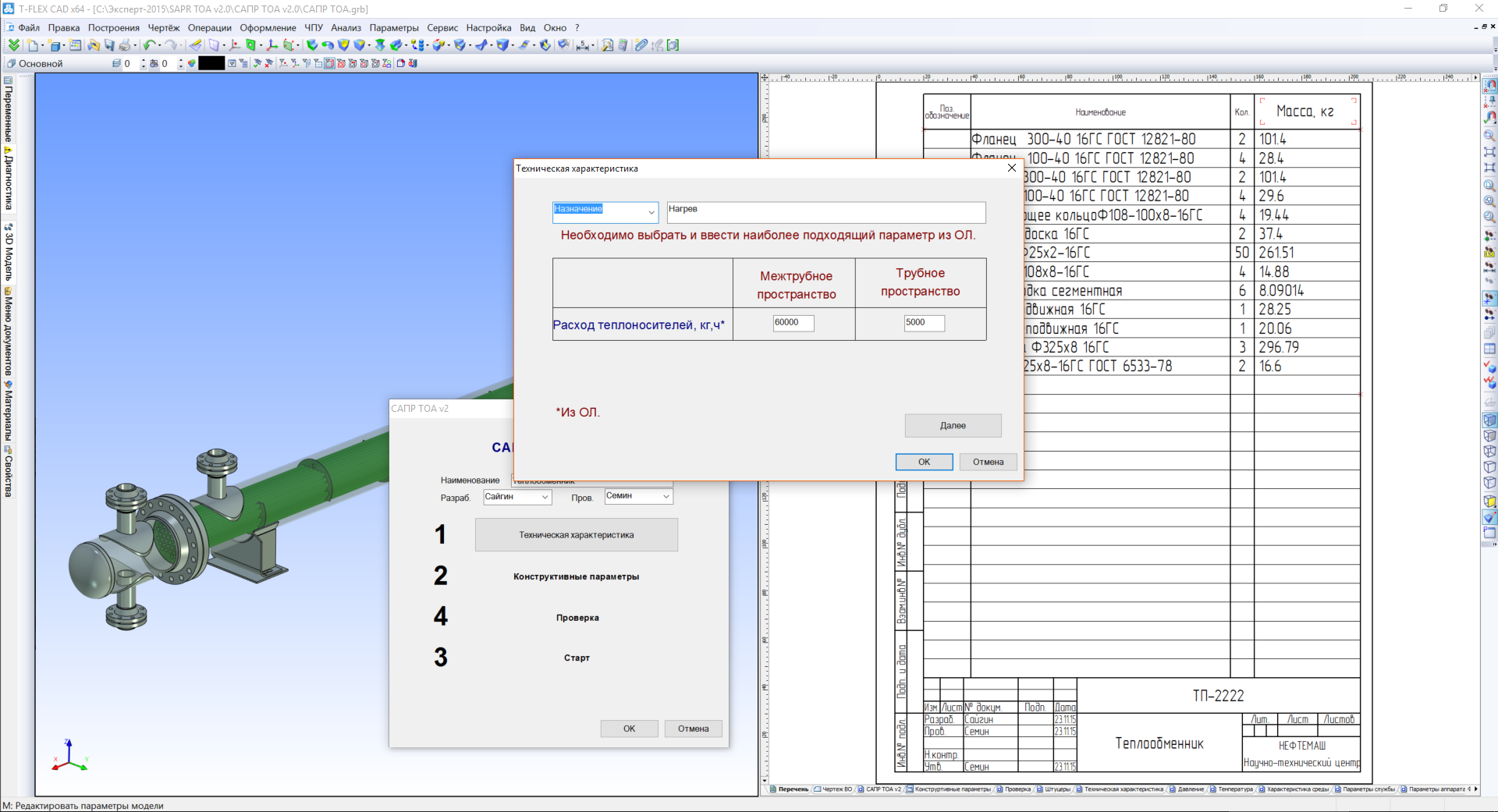

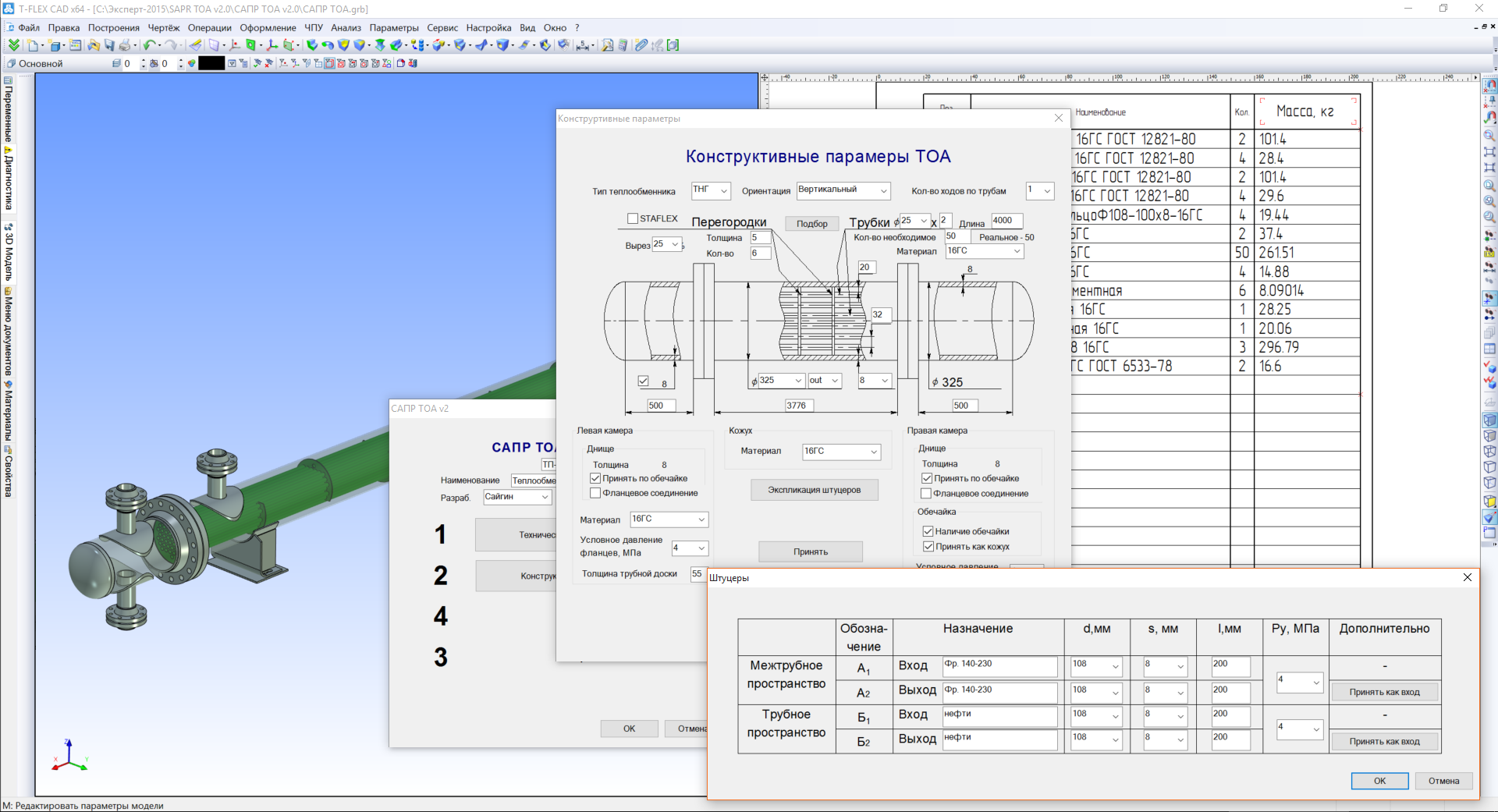

Разработка изделий в САПР «ТОА» построена посредствам диалогов управления. Интересно, что в ходе работы программа не допускает пропуска этапов проектирования и подсказывает нужную нормативную или справочную литературу. САПР производит прочностной расчет корпусов аппаратов и проверку введенных данных. Все это обеспечивает минимальный риск ошибок и опечаток. В программе предусмотрены сразу все типы распространенных кожухотрубчатых теплообменников, что позволяет быстро изменять модель в соответствии с новыми данными заказчика.

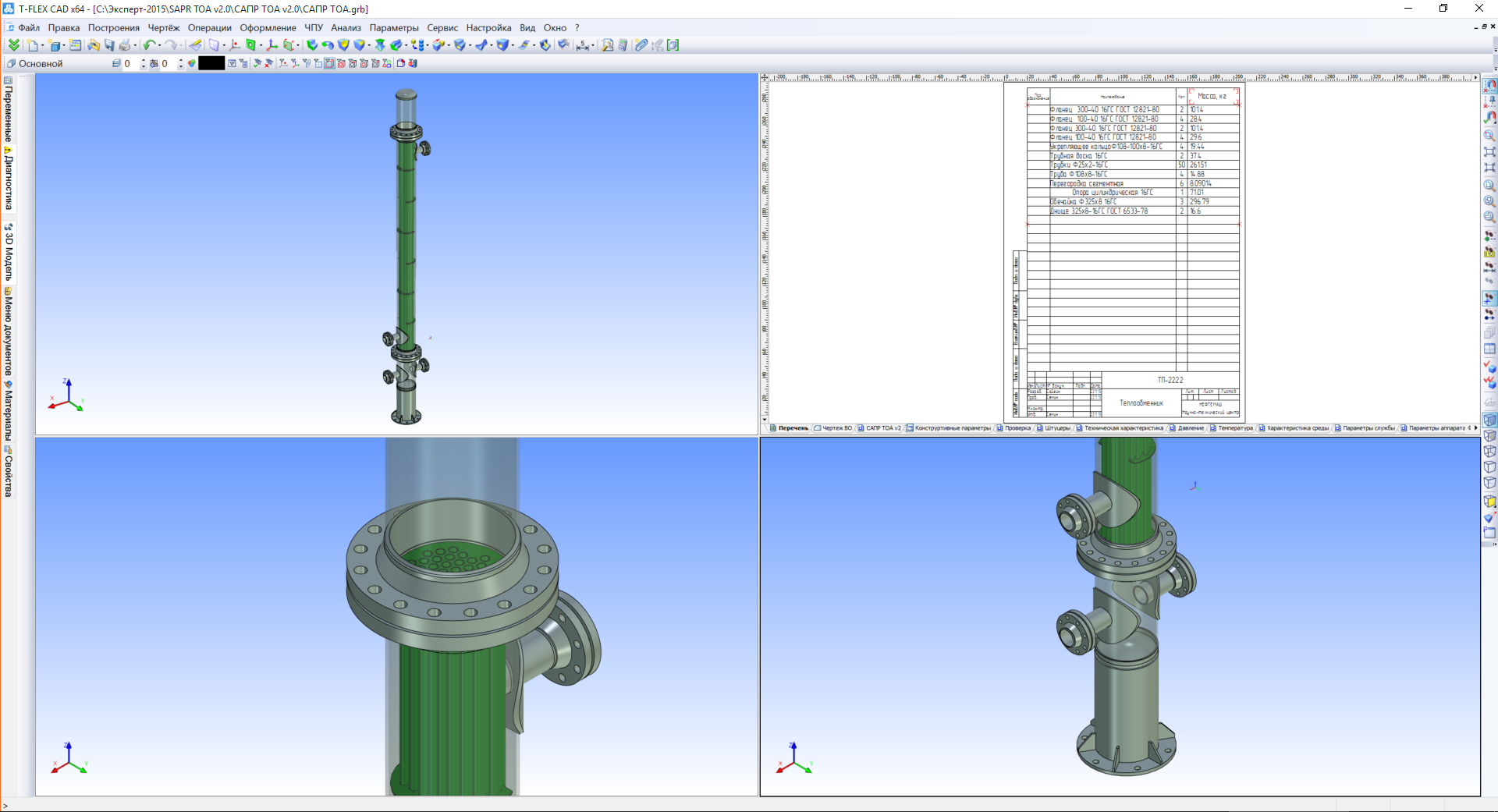

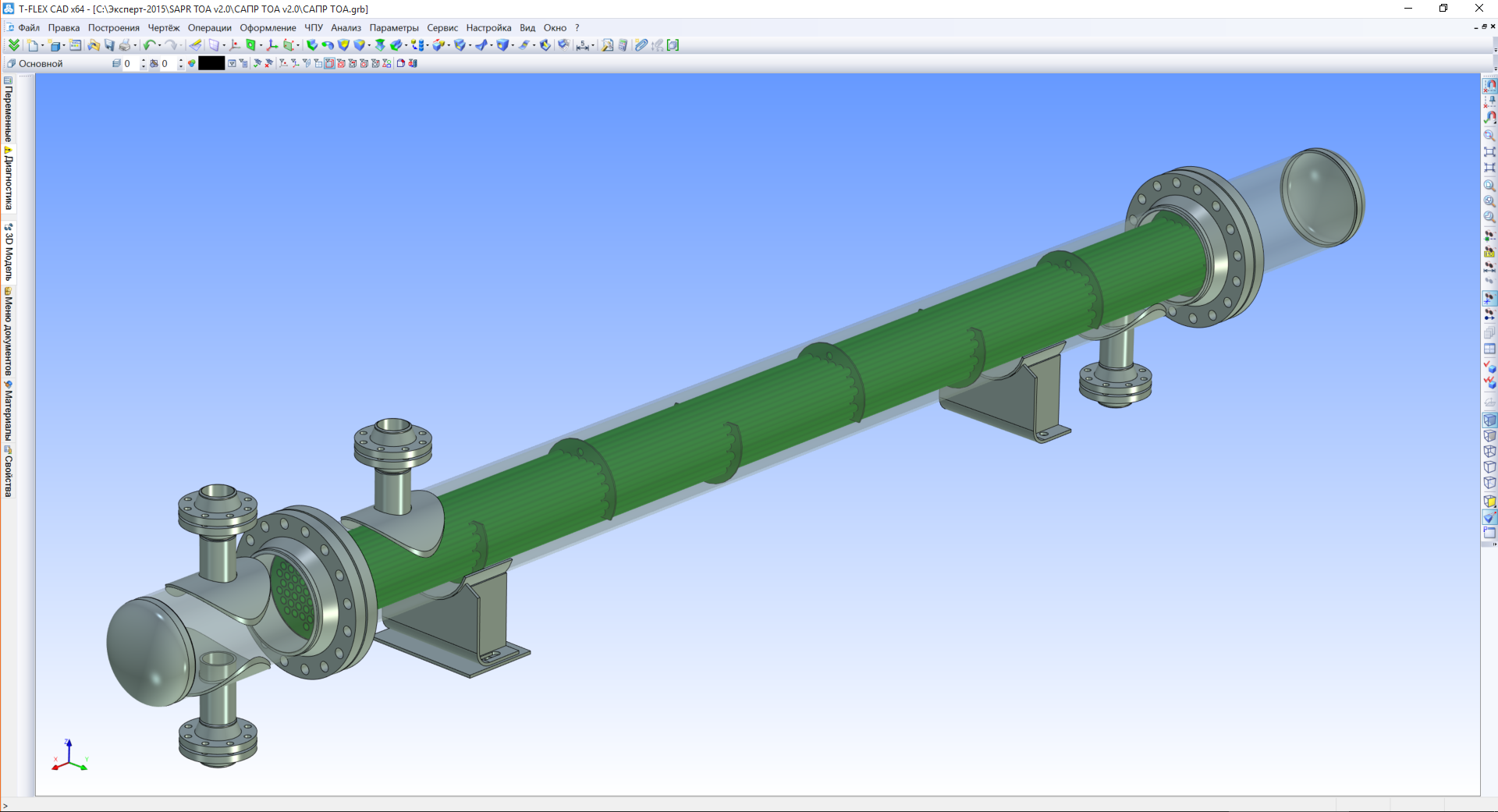

Скорость разработки модели в САПР «ТОА» в несколько раз выше чем традиционными способами. Хочется отметить, что результат работы САПР «ТОА» - это не просто габаритный чертеж с перечнем, а 3D модель аппарата (блока) с трубным пучком, по которой, в случае заключенного контракта, возможно за 1-2 дня подготовить полный технический проект на изделие! На данный момент САПР «ТОА» прошла тестирование (за 4 дня подготовлено 33 чертежа ВО блоки ТОА и рекомендации по подсчету себестоимости). Сейчас ведется работа по оформлению чертежей, доработке интерфейса и модуля проверки.
