Проект торгово-развлекательного комплекса в г.Архангельск

Автор:  Перфильев Павел Валентинович
Организация:  ООО «РОСС МТК»

Описание проекта

Проект разрабатывался в 2 этапа: 1-й этап Эскизное проектирование - создание 3D модели торгово-развлекательного комплекса для презентации модели заказчику и прохождения общественных слушаний в мэрии г.Архангельска. 2-й этап Разработка проектной документации Эскизный проект торгово-развлекательного комплекса (рис.1-4) разработан в T-Flex CAD 3D на основе библиотек параметрических фрагментов.

Для создания фотореалистичного изображения создана библиотека материалов с учетом корпоративного стиля оформления зданий заказчика. При создании презентационной модели ТРК были также разработаны модели зданий прилегающей жилой застройки. Полученные материалы успешно использованы для демонстрации проекта на общественных слушаниях.

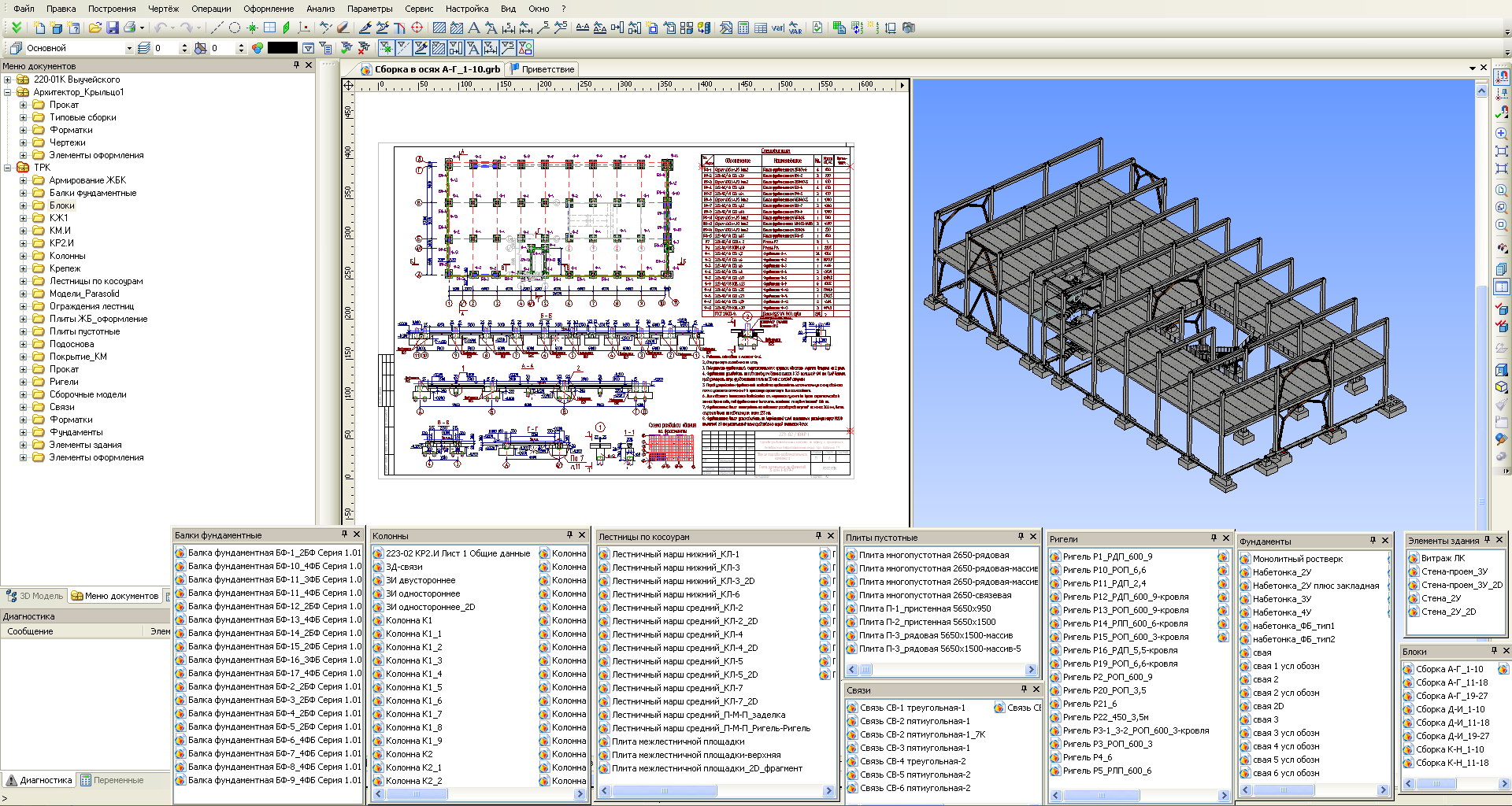

Рабочий проект здания разрабатывался на основе эскиза с некоторыми изменениями, внесенными по желанию заказчика. Использование в конструкциях здания типовых элементов железобетонных конструкций позволило эффективно использовать параметрические возможности системы T-Flex CAD 3D. При выполнении проекта использован комплекс параметрических библиотек проектирования сборных железобетонных каркасов зданий.

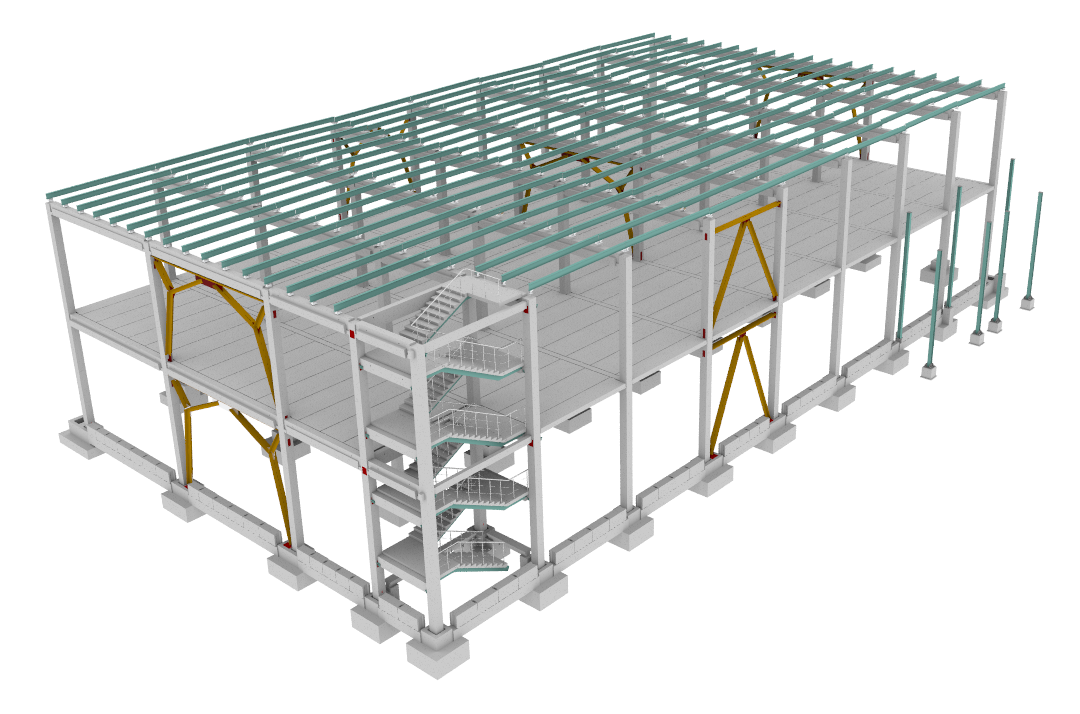

Для подготовки проектной документации построена параметрическая 3D модель каркаса здания.
Учитывая большие размеры здания (146х83 м) модель здания разбита на 9 блоков. Границами блоков выбраны температурно-усадочные швы здания. На конкурс была представлена только конструктивная модель здания, однако весь проект выполнялся комплексно - архитектура, конструкции, инженерные сети. Для увязки отдельных частей проекта использован подход на основе подосновы – координационная сетка здания - этот фрагмент использовался различными специалистами, которые на его основе каждый создавали свои документы.

Проект был выполнен в сжатые сроки, прошел государственную экспертизу и получил положительное заключение, в настоящее время осуществляется строительство здания ТРК.

3D модель торгового комплекса насчитывает свыше 13000 тел.

18.07.2012
