Установка рекуперации паров углеродно-вакуумной адсорбции УРП типа УУВА-02-Д

Автор:  Медведев Александр Сергеевич, инженер-конструктор ООО «БорМаш»
Организация:  ООО «Борисоглебское машиностроение»
Использованные продукты T-FLEX:  T-FLEX CAD
Отрасль:  Тяжелое машиностроение


Описание проекта

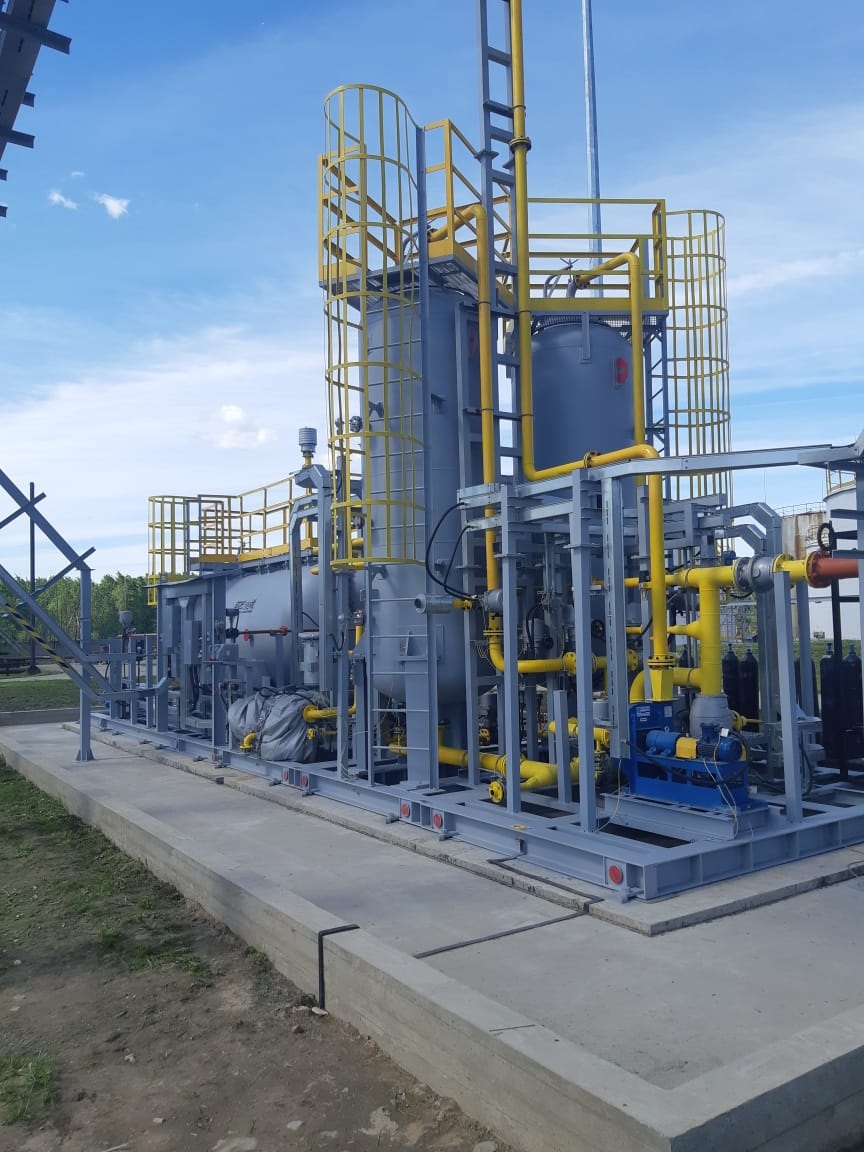

Данный проект был разработан, изготовлен и смонтирован на площадке заказчика для одного из нефтеперерабатывающих заводов России. Установка предназначена для рекуперации паров бензина при производстве автомобильных бензинов. Она состоит из резервуара РГС, адсорберов и колонны абсорбционной, трубопроводной обвязки данных аппаратов, запорно-регулирующей арматуры, автоматики управления и приборов КИПиА.

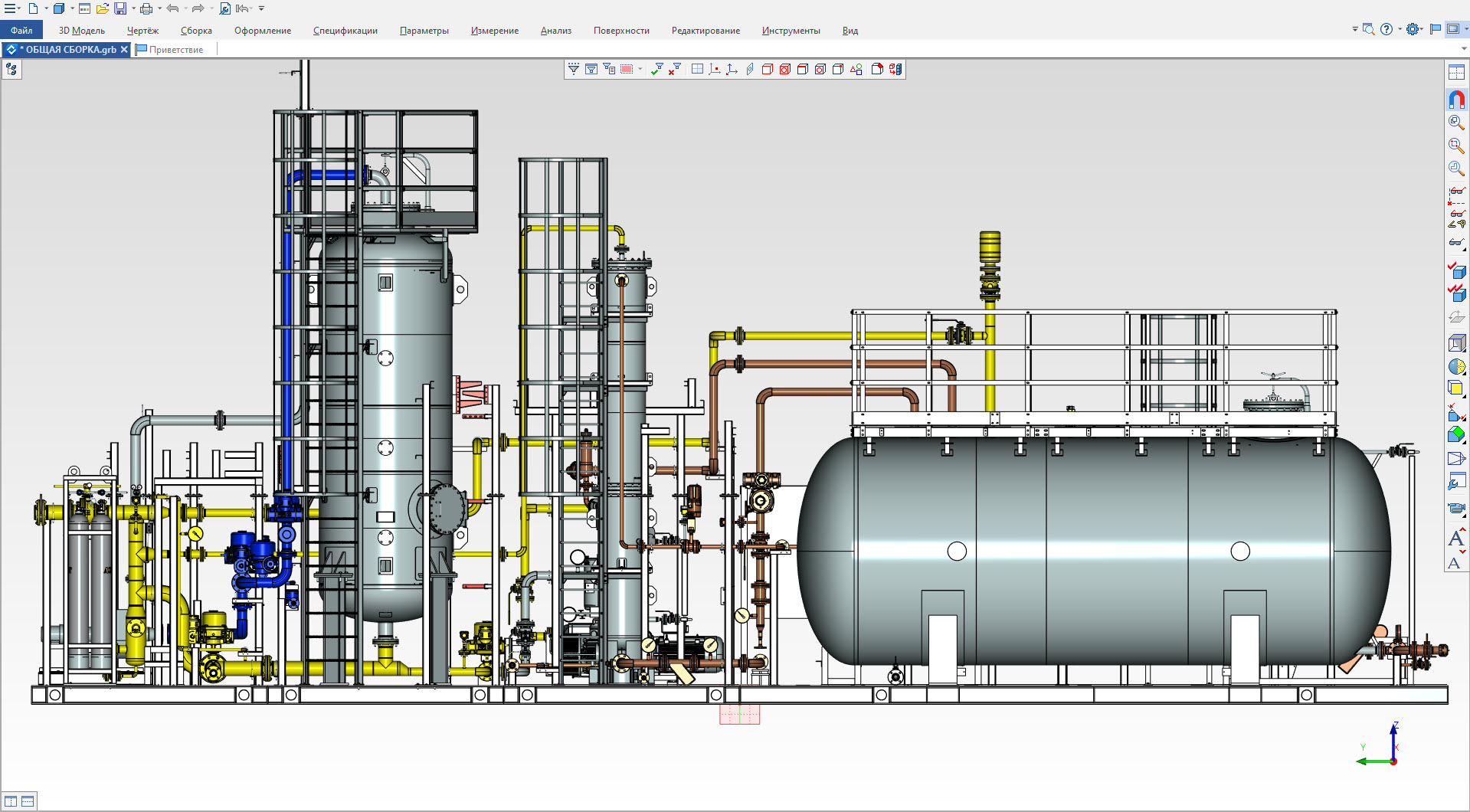

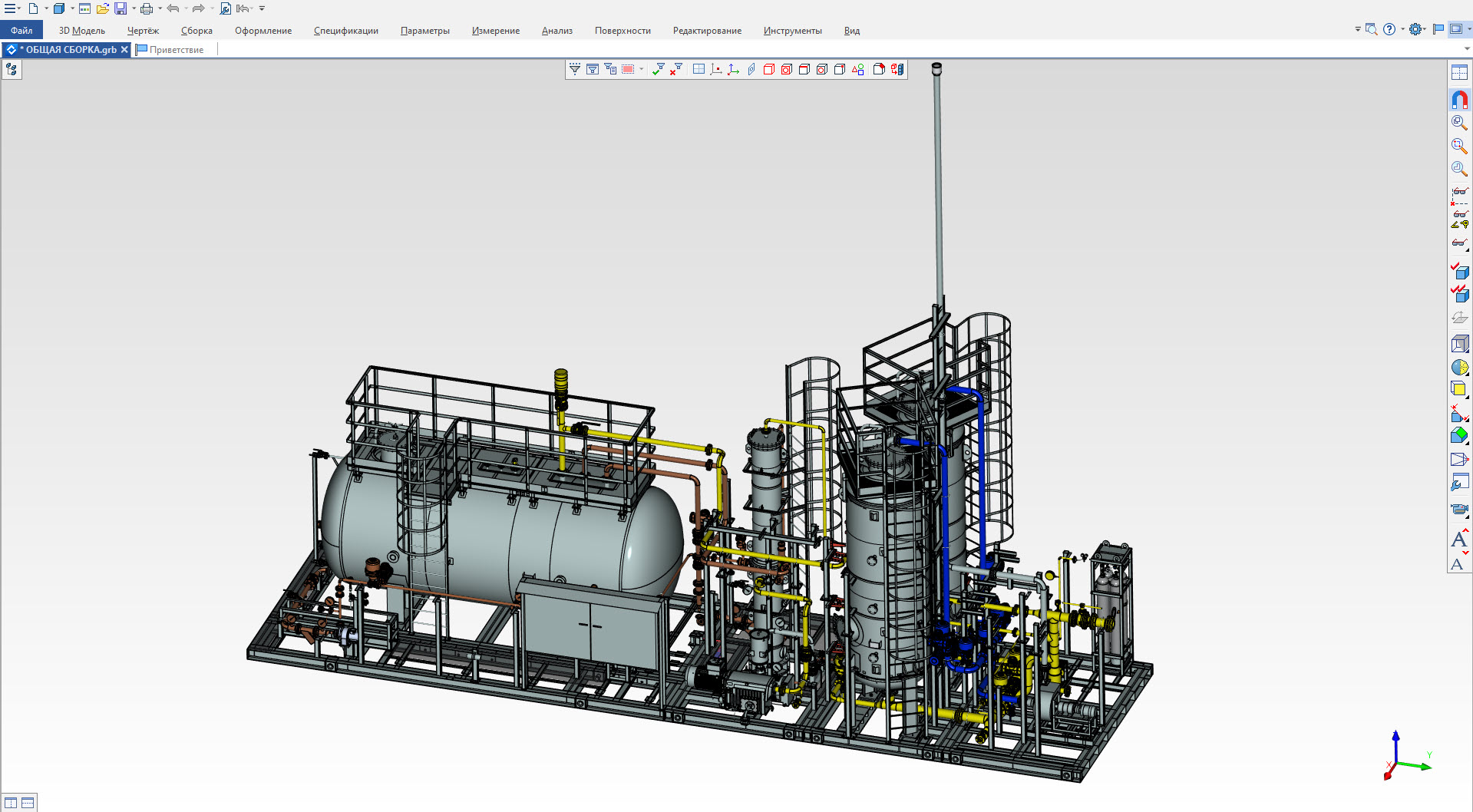

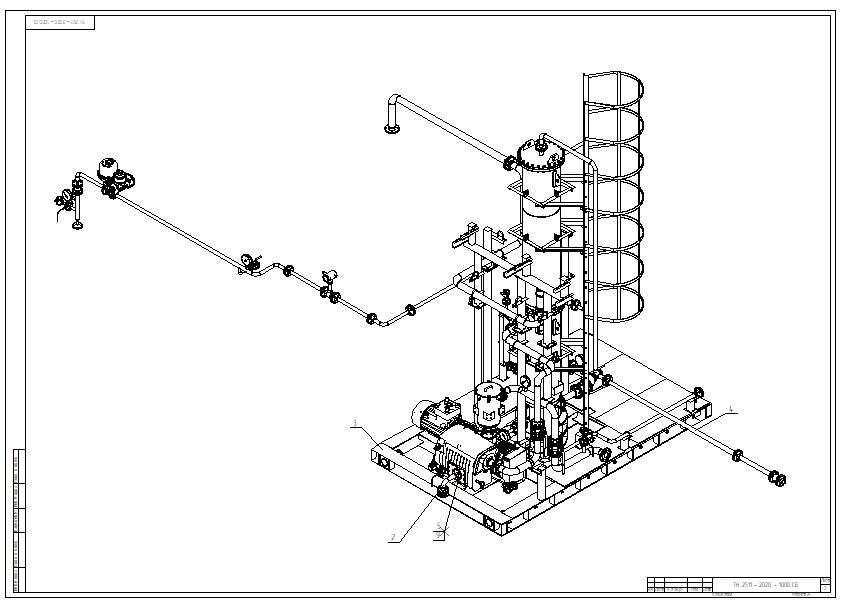

При разработке данной модели в полной мере использовались параметрические возможности программы T-FLEX CAD. Все сборочные единицы имеют полный комплект деталировочных чертежей и спецификаций для производства. Были разработаны 3D модели всех деталей и узлов с максимальной детализацией (в том числе и приборы КИПиА). В полной мере использовалась библиотека материалов и стандартных изделий T-FLEX CAD (также были созданы свои детали и прототипы на основе стандартных элементов).

Проект занял 1-ое место в конкурсе "Компетенция САПР 2021" в номинации "Эксперт".



22.09.2021
