Вращатель

Автор:  Грядунов Игорь Михайлович
Организация:  ФГБОУ ВО «ОГУ имени И.С. Тургенева»

Описание проекта

Проект «Вращатель» разработан исключительно для конкурса «T-FLEX CAD: Я – ИНЖЕНЕР!» и в некоммерческих целях. Разработка проекта была начата в день объявления конкурса. Идея возникла совершенно случайно – в процессе поиска идей для проекта конкурса в литературе и на просторах интернета (общая направленность проекта определилась именно на этом этапе).

В качестве исходных данных были приняты выходные параметры конструкции (взято приблизительно), а именно:
1. Крутящий момент на выходе – ~10 000 кг*см!
2. Назначение устройства – завинчивание винтовых свай и шнековое бурение;
3. Условия эксплуатации – особых требований не предъявлялось.

Затем была составлена эскизная компоновка устройства (на листе бумаги 😊). После этого «был дан старт» расчётам, моделированию и оформлению конструкторской документации.

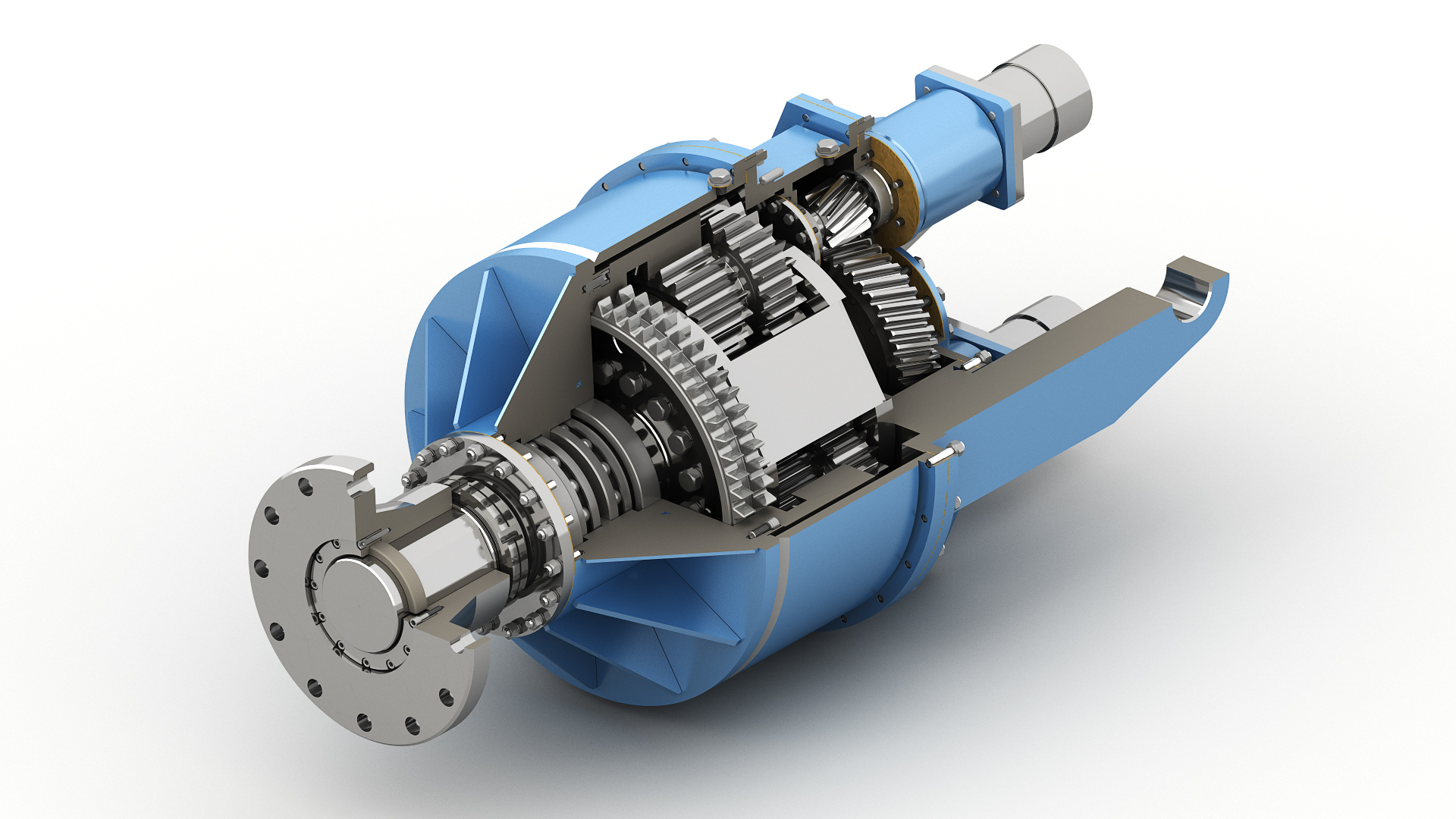

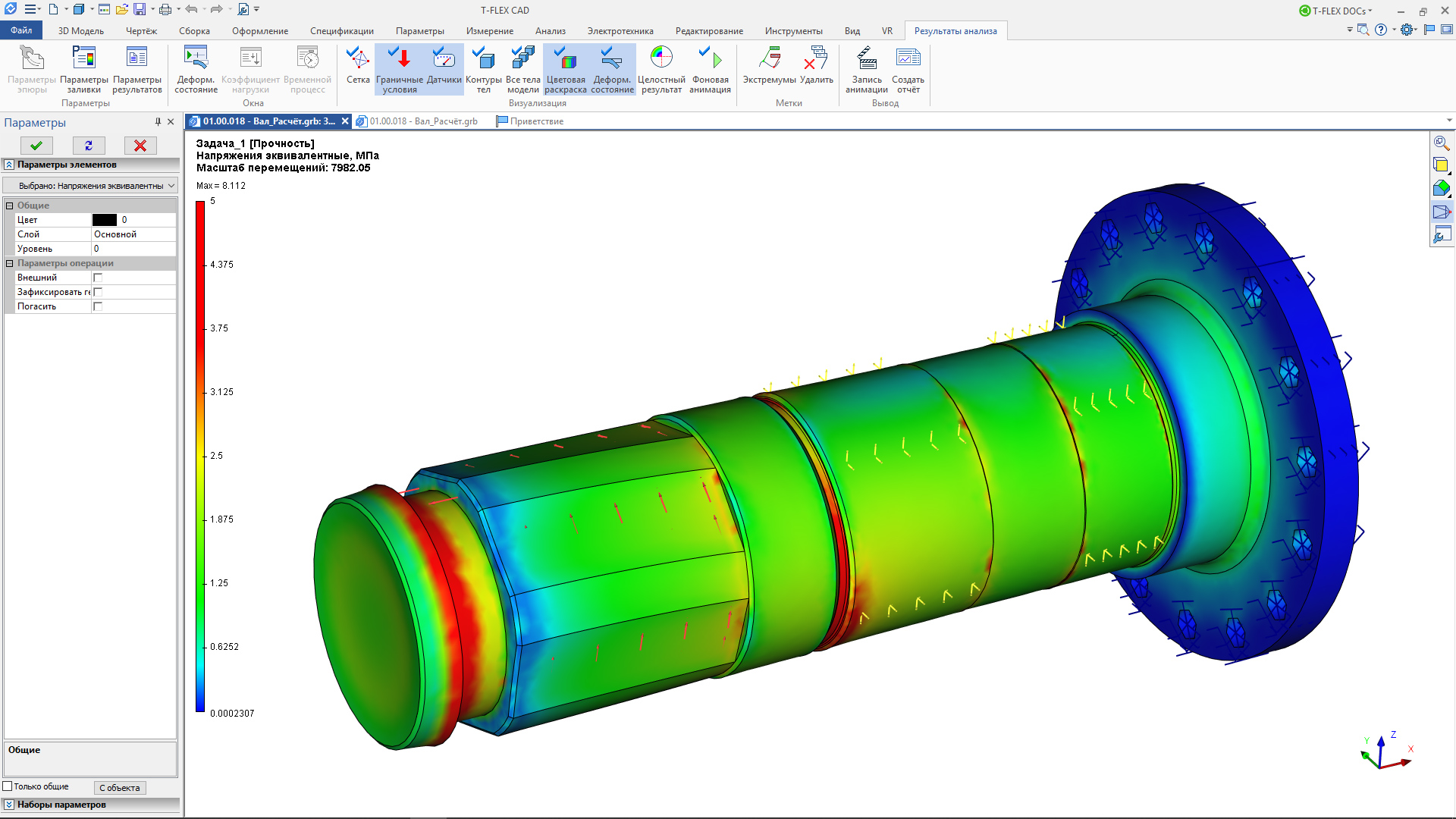

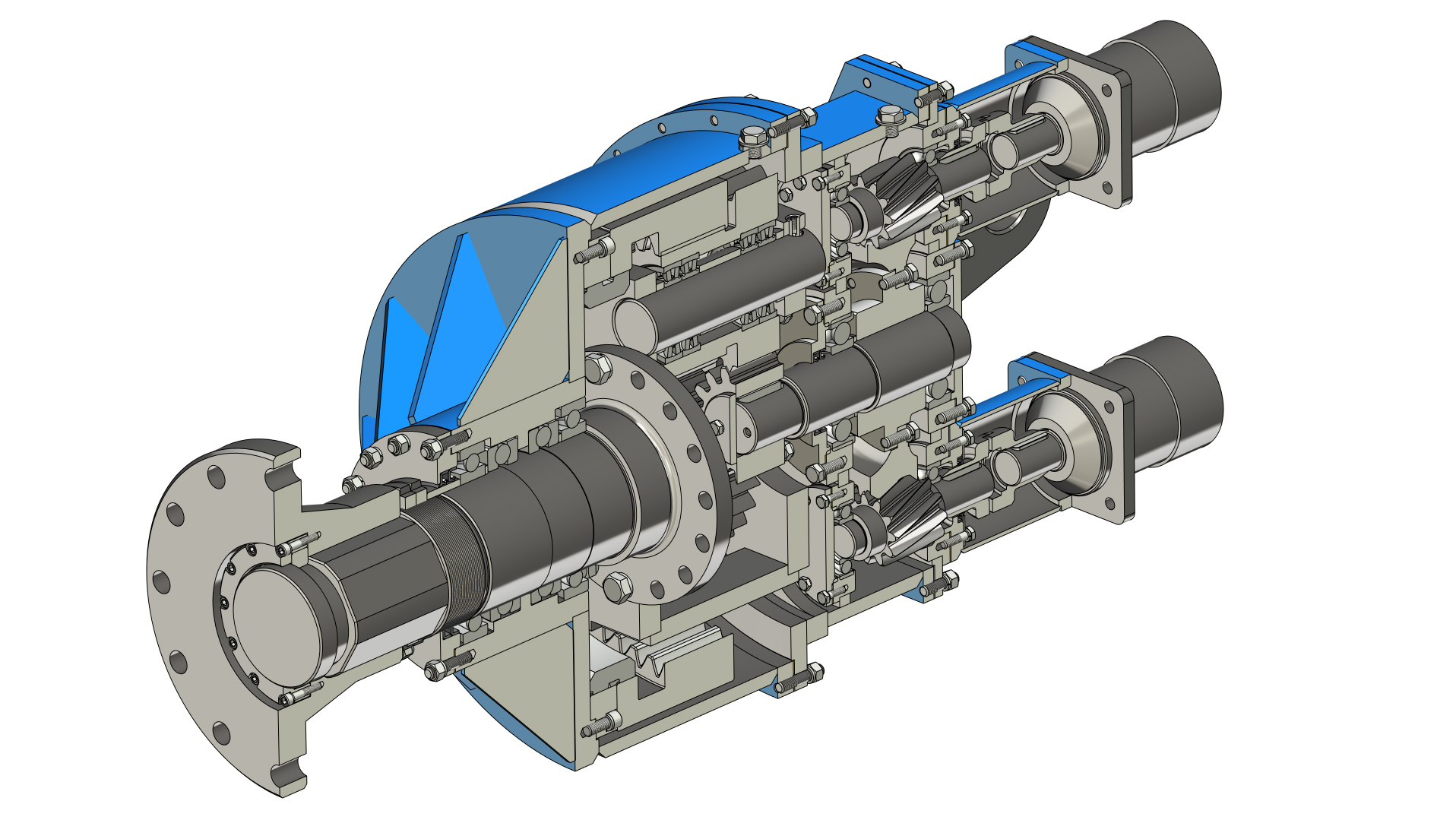

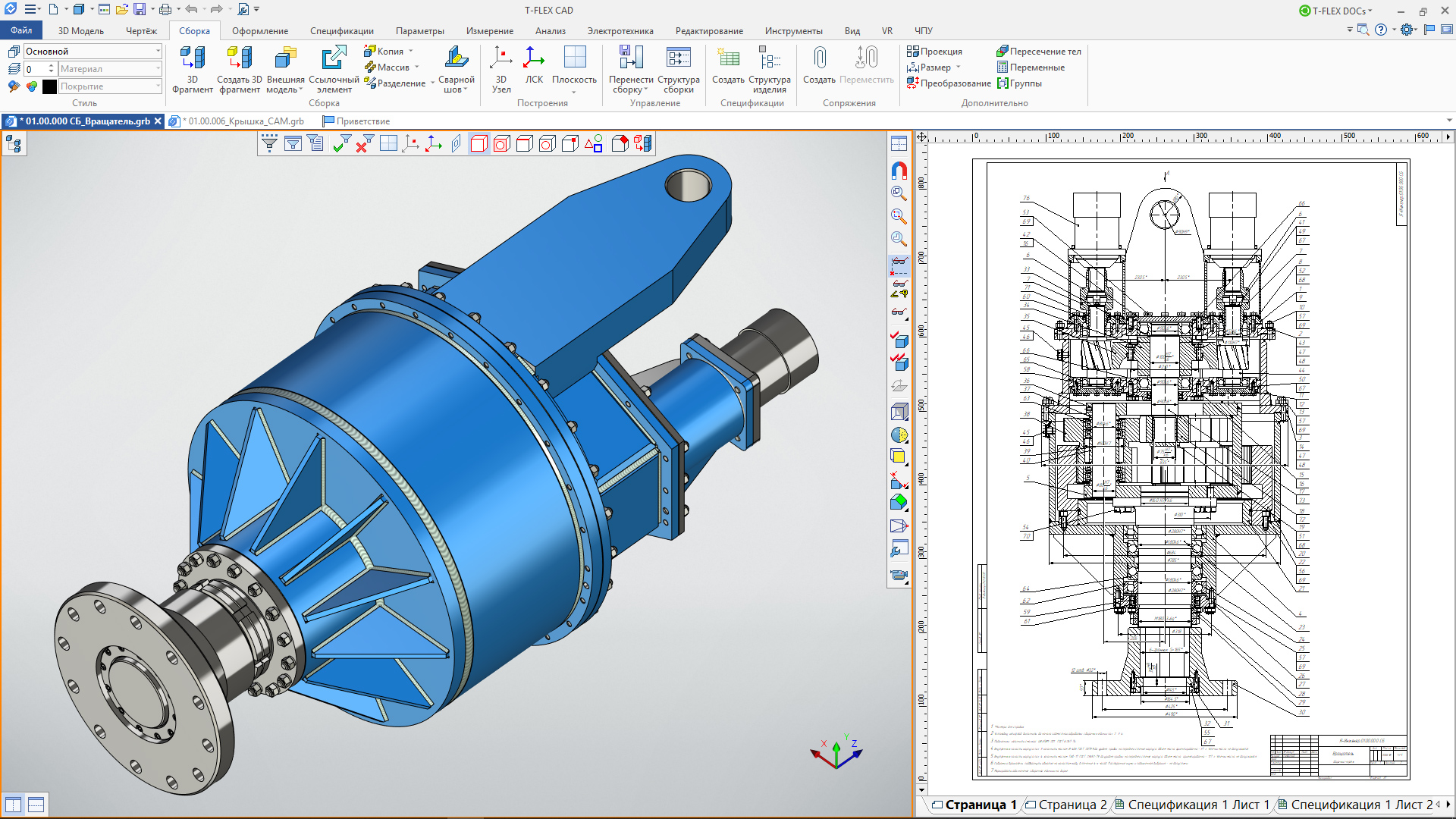

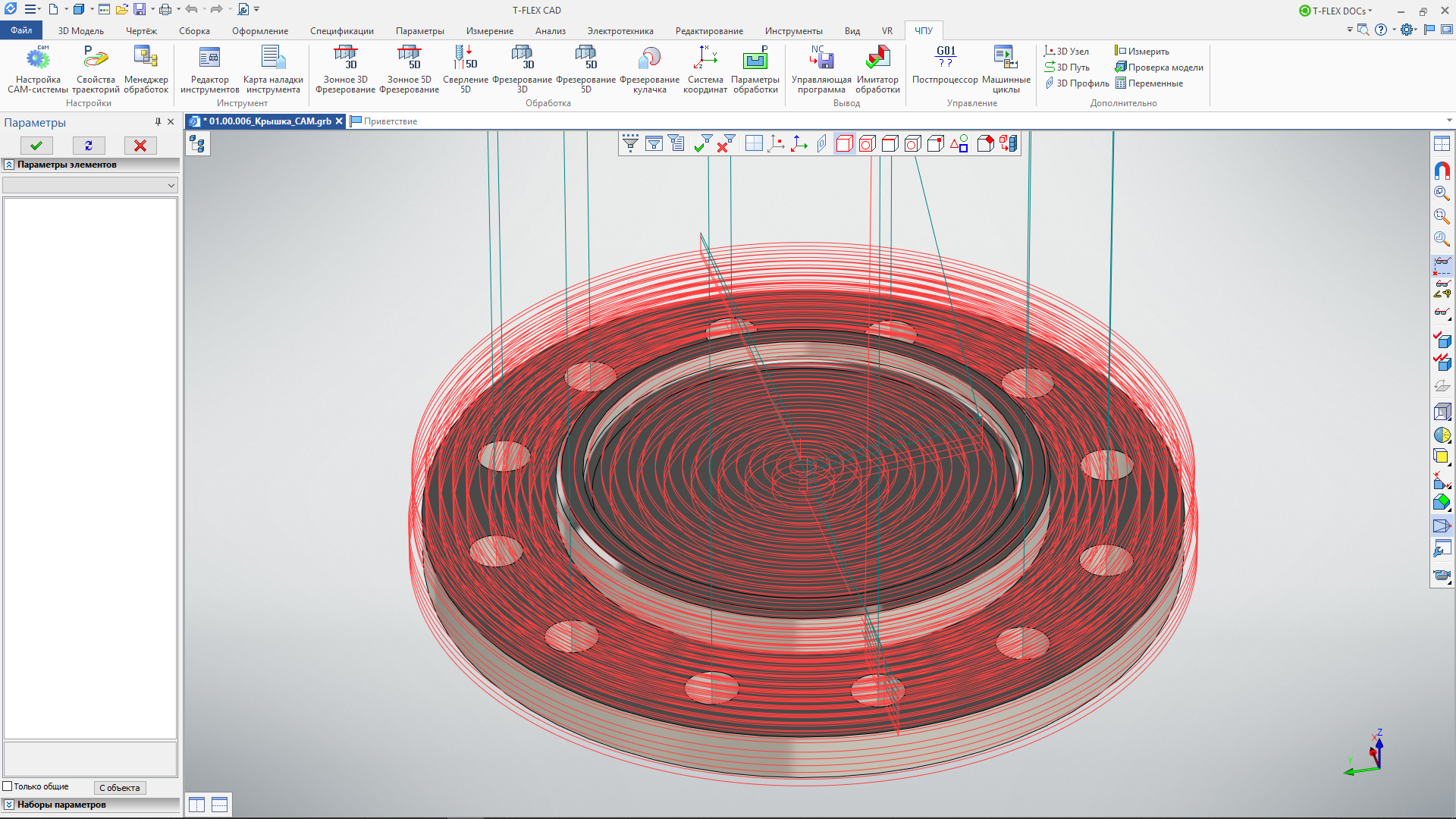

Одной из отличительных особенностей проекта является то, что вся конструкция полностью рассчитана!!! и способна нести заявленную нагрузку. Расчёты выполнялись с применением специализированного программного обеспечения (лицензионного), т.к. было принято решение переложить эту обязанность с САПР T-FLEX CAD и моих плеч именно на сторонний софт. За исключением этого, вся остальная работа (3D моделирование, анимация, параметризация, фотореалистика, оформление документации и т.д.) проделана только с применением САПР T-FLEX CAD.

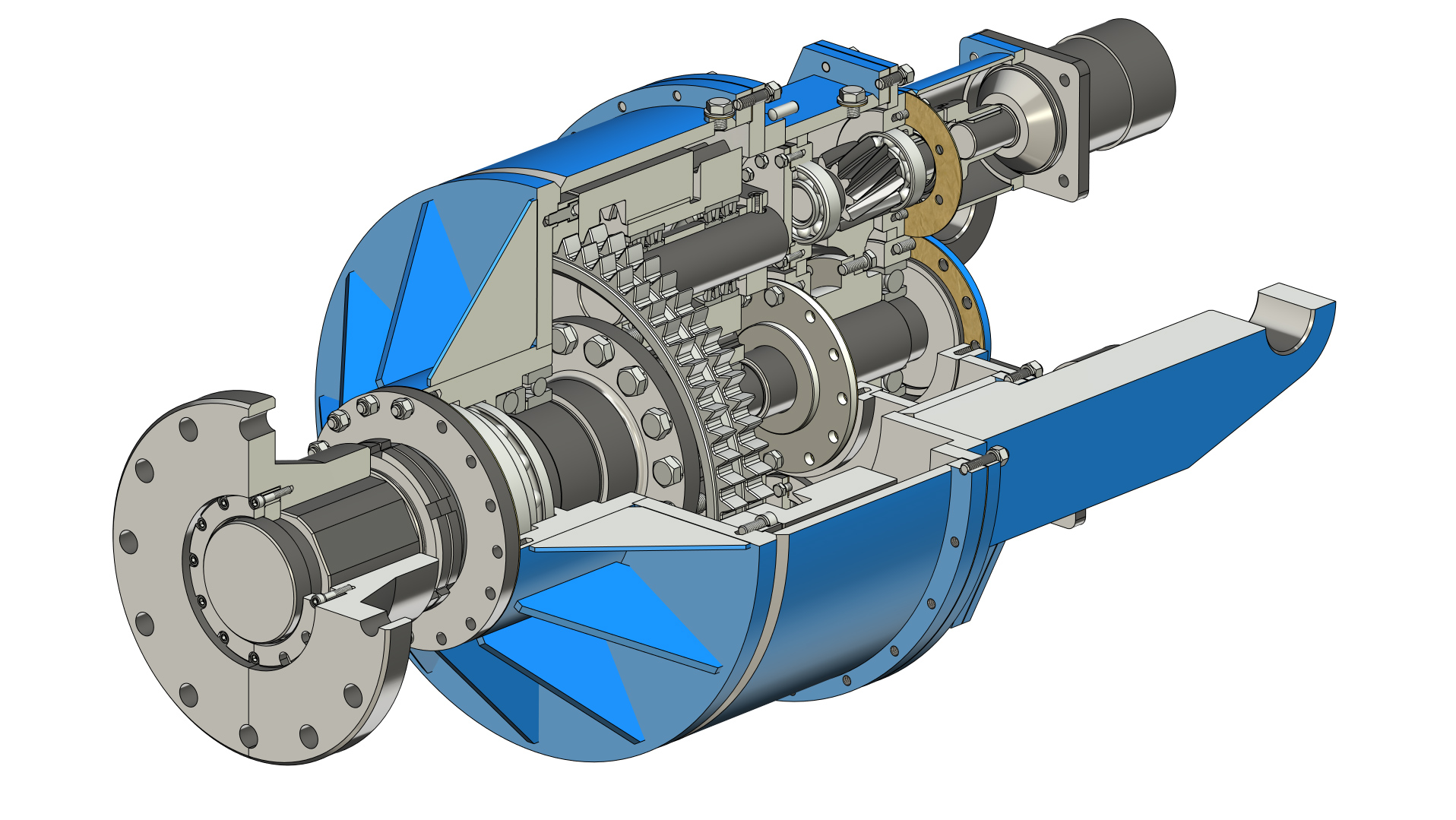

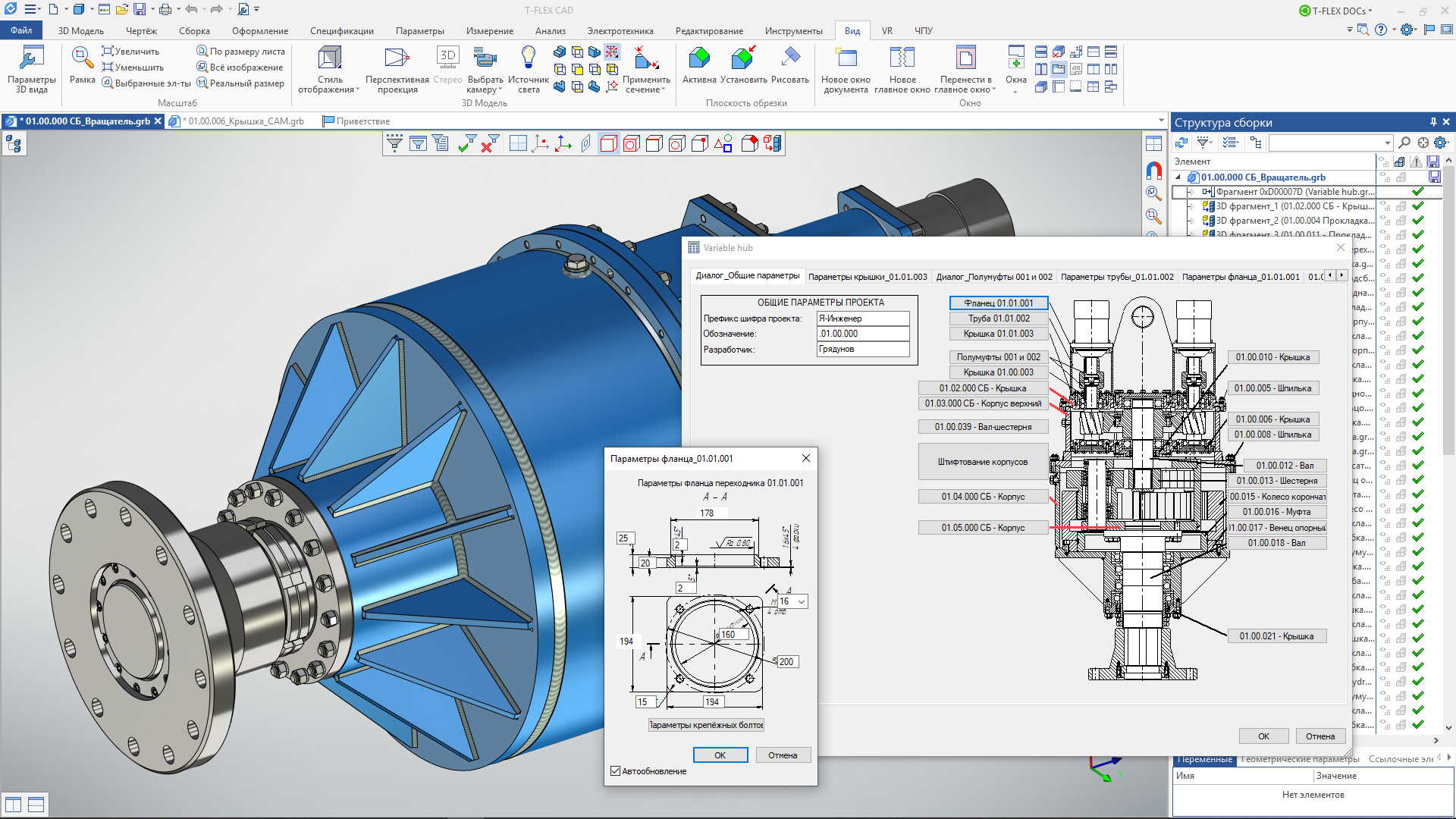

Для удобства взаимодействия с параметрами деталей, входящих в сборку, принято решение об использовании механизма заимствования переменных, путём организации «хаба переменных» в виде документа, который подключается к остальным и к основной сборке. Тем самым, предоставляется возможность изменения всей конструкции путём редактирования параметров одного документа. Чтобы изменения вступили в силу, необходимо или вручную обновить и пересохранить все изменённые фрагменты или из документа главной сборки вызвать команду «Пересохранить фрагменты», доступную в окне «Структура сборки».

При этом, взаимодействие с пользователем организовано через многоуровневый диалог с наглядным представлением формы детали. Пользователю остаётся лишь задать требуемые параметры.

В файл «хаба переменных» включены в качестве фрагментов файлы отверстий, шпонпазов, штифтов. Это необходимо для заимствования из базы данных резьбовых отверстий стандартных диаметров резьбы, параметров шпонпазов и подстройки параметров шпонок, выбора стандартных параметров штифтов, дабы не плодить новые базы и поддерживать взаимосвязь со стандартными компонентами САПР T-FLEX CAD. Минус – при выборке возникает дублирование значений. Но лучше так, чем несогласованность вводимых значений из-за невнимательности пользователя или же создание новой базы или списка.

При проектировании деталей использован как классический подход к проектированию и моделированию, т.е. с применением линий построения, так и новый – метод вариационной параметризации, т.е. проектирование при помощи линий изображения с последующим нанесением размеров и их привязкой к переменным.

Часть деталей проектировались независимо друг от друга, т.е. «Снизу-вверх». Часть деталей, например подсборки, такие как «01.01.000 СБ – Переходник» проектировались по методу «Сверху-вниз», т.е. в документе сборки создавался внешний фрагмент – базовая деталь, после чего к ней, в контексте сборки, достраивались другие.

Проект занял 2-ое место в конкурсе "Я - инженер".

11.06.2019
